SCHIEDEL KOMIN QUADRO PRO FI120 6MB + WENTYLACJA

System Schiedel Quadro Pro FI 120 z pojedynczym kanałem wentylacyjnym o długości 6m

Schiedel Quadro Pro to najnowszy w ofercie Schiedel system powietrzno-spalinowy do odprowadzania spalin z urządzeń opalanych gazem i olejem w budownictwie mieszkaniowym.

Podstawowym elementem konstrukcji komina jest zaawansowana technologicznie, unikalna i nowoczesna, profilowana rura ceramiczna.

Schiedel Quadro Pro służy do odprowadzania spalin z kotłów z zamkniętą komorą spalania i kotłów kondensacyjnych.

Właściwości

• do kotłów kondensacyjnych i niskotemperaturowych
• do kotłów gazowych i olejowych

• możliwość pracy w nadciśnieniu i podciśnieniu
• odporny na wilgoć
• umożliwia pracę bez konieczności wykorzystania powietrza z pomieszczenia
• odpowiedni dla temperatur spalin do 200°C
• podwyższa sprawność współpracujących kotłów poprzez oszczędność energii na zasadzie wymiennika ciepła
• łatwy w montażu, mały ciężar i gabaryty
• cienkościenna, unikalnie profilowana, 66 cm rura ceramiczna
• do zastosowania w domach jednorodzinnych i wielorodzinnych
• zaoszczędzenie powierzchni mieszkalnej
• 30 lat gwarancji
• system kominowy oznakowany CE zgodnie z normą EN 13063-2:2005+A1:2007 oraz EN 13063-3:2007

PŁYTY BETONOWE (pod obmurówkę oraz przykrywająca są elementami dodatkowymi nie dołączonymi do zestawu komina. Dostępne w elementach powiązanych lub elementach kominowych).

30 lat gwarancji

Konstrukcja komina SCHIEDEL QUADRO PRO

Podstawowe moduły komina

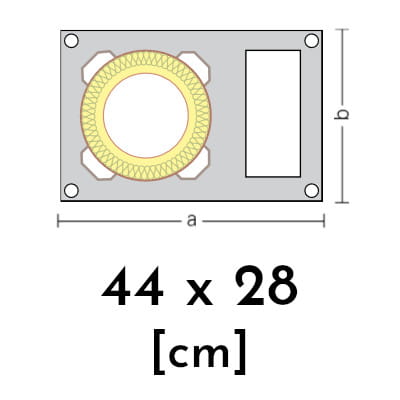

Komin powietrzno-spalinowy Quadro Pro składa się z unikalnie profilowanej, izostatycznie prasowanej rury ceramicznej, pustaka zewnętrznego z keramzytobetonu i pierścieni dystansowych centrujących rurę wewnętrzną.

Rura ceramiczna Quadro Pro

Profilowana, 66 cm rura wewnętrzna Quadro Pro wykonana została w oparciu o najnowsze osiągnięcia technologiczne. Izostatyczna metoda prasowania sprawia, że rura ceramiczna spełnia  wszystkie wymogi bezpieczeństwa w zakresie funkcji i eksploatacji. Charakteryzuje się wysoką szczelnością, wytrzymałością i odpornością na działanie agresywnego kondensatu.

Pustak zewnętrzny Quadro Pro

Pustak zewnętrzny Quadro Pro o wysokości modułowej 33 cm wykonany jest z betonu lekkiego. W narożnikach posiada otwory przeznaczone do montażu płyty przykrywającej, które można wykorzystać również do wykonania usztywnienia komina lub sprężenia prętami zbrojeniowymi.

Pierścienie dystansowe

Rury ceramiczne w pustakach Quadro Pro centrowane są przy pomocy pierścieni dystansowych, które ułatwiają dodatkowo kształtowanie spoin między rurami ceramicznymi i zwiększają szczelność ich połączeń.

Rotempo

Połączenie kielichowe rur ceramicznych jest dodatkowo zabezpieczone specjalnym, odpornym na kondensat, silikonem Rotempo, który zapewnia wysoką szczelność komina, również w pracy w nadciśnieniu.

Zakończenie komina

Konstrukcja komina z płytą przykrywającą i stożkiem wylotowym spalin pozwala na bezpieczne oddzielenie od siebie powietrza potrzebnego do spalania i gazów spalinowych. Płyta przykrywająca mocowana jest do górnych pustaków przy pomocy czterech gwintowanych prętów. Pręty te wprowadza się do przewidzianych do zbrojenia otworów w pustakach, a pustą przestrzeń zalewa zaprawą.

Element przyłączeniowy komina

Przy współpracy z kotłami z zamkniętą komorą spalania podłączenia przewodów, odpowiednio: powietrznego i spalinowego, realizuje się z wykorzystaniem uszczelek przyłącza komina. Uszczelki osadzone są w elemencie przyłączeniowym.

Elementy wyposażenia SCHIEDEL QUADRO PRO
