SCHIEDEL KOMIN DUAL FI120 + FI180 9MB
Opis
|
System Schiedel DUAL FI 120 i FI 180 o długości 9m
Schiedel Dual to innowacyjny komin wielofunkcyjny umożliwiający odprowadzanie spalin z kotłów na paliwa stałe, gazowe i olejowe, w tym z kotłów kondensacyjnych. Dwuciągowy system kominowy Dual składa się z gładkich oraz profilowanych rur ceramicznych umieszczonych we współnym pustaku z keramzytobetonu.
Właściwości
30 lat gwarancji zgodny z EN 13063-1, EN 13063-2 i EN 13063-3
KONSTRUKCJA KOMINA SCHIEDEL DUAL
Gładki wkład ceramiczny umieszczony w ciągu dymowym to ceramika o wysokiej gęstości i dużej wytrzymałości na ściskanie. Charakteryzuje się odpornością na wysokie temperatury oraz działanie czynników agresywnych korozyjnie. Jej zadaniem jest odprowadzanie produktów spalania z kotłów z otwartą komorą spalania, co oznacza, że powietrze do spalania jest pobierane wprost z pomieszczenia, w którym urządzenie jest zainstalowane.
Profilowane cienkościenne rury o dł. 66 cm umieszczone są w ciągu powietrzno-spalinowym. Wykonywane metodą izostatycznego prasowania, charakteryzują się bardzo wysokimi parametrami wytrzymałości na ściskanie, szczelnością i odpornością na działanie agresywnego kondensatu, przy jednoczesnym zachowaniu niskiej masy. Zadaniem cienkościennej rury jest odprowadzanie produktów spalania z kotłów z zamkniętą komorą spalania. Powietrze niezbędne do procesu spalania jest pobierane z zewnątrz i przemieszcza się do kotła w kierunku przeciwnym do kierunku przepływu spalin przestrzenią między pustakiem, a ceramicznym wkładem. Profilowana powierzchnia zewnętrzna rur ułatwia ogrzewanie powietrza napływającego do kotła, co wpływa na podniesienie jego sprawności energetycznej.
Ciąg, w którym umieszczone są rury gładkie jest dodatkowo wyposażony w izolację z wełny mineralnej, która gwarantuje izolację cieplną komina. Klinowe nacięcia mat z wełny mineralnej ułatwiają montaż i zapewniają precyzyjne dopasowanie do rury ceramicznej.
Oba wkłady ceramiczne są umieszczone we wspólnym pustaku zewnętrznym, który jest wykonany z betonu lekkiego, gwarantując tym samym bezproblemowy i szybki montaż. Kanały przewietrzające w pustaku przeciwdziałają nadmiernemu zawilgoceniu.
Narożniki pustaków posiadają dodatkowe otwory, które w razie potrzeby umożliwiają usztywnienie komina prętami zbrojeniowymi.
Dodatkowy otwór w pustaku zewnętrznym, tzw. kanał techniczny, może być wykorzystany jako kanał instalacyjny do przeprowadzenia np. instalacji solarnej. |
SCHEMAT BUDOWY SCHIEDEL DUAL
1. | Stożki komina |
2. | Kanały przewietrzające |
3. | Dwuciągowe pustaki z kanałami przewietrzającymi z betonu lekkiego |
4. | Profilowane cienkościenne rury ceramiczne (wyjątkowo wytrzymałe i odporne na działanie agresywnego kondensatu) |
5. | Pierścień centrujący |
6. | Gładkie rury ceramiczne (odporne na wysokie temperatury i kondensat) |
7. | Trwała warstwa izolacyjna z wełny mineralnej |
8. | Przyłącza spalin |
9. | Drzwiczki z aluminium |
10. | Przesłona metalowa dolna |
11. | Kratka przewietrzająca |
ELEMENTY KOMINA SCHIEDEL DUAL
Elementy pakietu startowego Schiedel DUAL:
- gładkie rury ceramiczne (10 szt.)
- profilowane rury ceramiczne (4 szt.)
- pustaki kominowe (12 szt.)
- wełna mineralna (4 mb)
- podstawa betonowa
- pakiet podstawowy
- trójnik przyłączeniowy RA 90°
- trójnik wyczystkowy PA
- pakiet przyłączeniowy RA 90°
- pakiet wyczystkowy PA
Elementy pakietu podstawowego:
DANE TECHNICZNE KOMINA SCHIEDEL DUAL
Oznakowanie zgodnie z normą EN-13063-1:2005+A1:2007 „Kominy – systemy kominowe z glinianymi / ceramicznymi kanałami spalinowymi. Część 1: Wymagania i metody badań odporności na pożar sadzy” i EN 13063-2:2005 Kominy – systemy kominowe z glinianymi / ceramicznymi kanałami spalinowymi. Część 2: Wymagania i metody badań w warunkach wilgotnych. (dla ciągu dymowego)
Oznakowanie zgodnie z normą EN 13063-2:2005+A1:2007 „Kominy – systemy kominowe z glinianymi / ceramicznymi kanałami spalinowymi. Część 2: Wymagania i metody badań w warunkach wilgotnych” i EN 13063-3:2007 „Kominy. Systemy kominowe z ceramicznymi kanałami wewnętrznymi. Część 3: wymagania i badania powietrzno-spalinowych systemów kominowych. (dla ciągu powietrzno-spalinowego)
UWAGA! Przedstawiony na rysunku dodatkowy otwór nie spełnia wymagań wentylacji grawitacyjnej. Może on być wykorzystany jako kanał instalacyjny do przeprowadzenia np. instalacji solarnej.
Dane techniczne
Materiał | ceramika / keramzyt |
Maksymalna temperatura spalin | dla ciągu spalinowego do 200°C, dla ciągu dymowego do 600°C |
Rodzaj paliwa | stałe / gaz / olej |
Okres gwarancji | 30 lat |
Waga | 1298 kg |
Średnica wewnętrzna przewodu FI (mm) | 120 + 180 |
Zintegrowany kanał wentylacyjny | brak |
Maksymalna temperatura spalin (C) | 600 / 200 |
Rodzaj paliwa - paliwa stałe | tak |
Rodzaj paliwa - olej | tak |
Rodzaj paliwa - gaz (kotły gazowe z otwartą komorą spalania) | tak |
Rodzaj paliwa - gaz (kotły gazowe kondensacyjne) | tak |

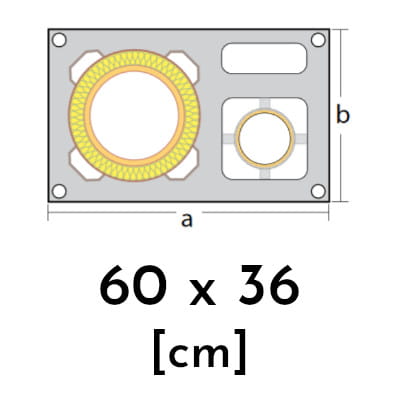

Wymiar zewnętrzny komina (mm) | 600 x 360 |
Izolacja | tak |
Materiał przewodu kominowego | 2 x rura ceramiczna |
Materiał obudowy | keramzytobeton |
Całkowita wysokosć (m) | 9 |
