SCHIEDEL KOMIN DUAL FI120 + FI180 10,33MB

Dostępność: Potwierdź dostępność
Cena brutto: 9 943,40 zł 9943.40
ilość szt.


Kod produktu: SL_D_1218_1033_1488
Producent: SCHIEDEL

Opis

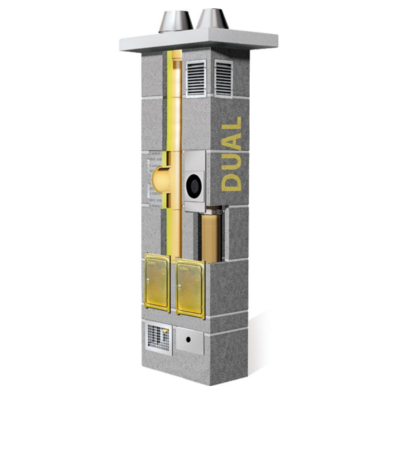

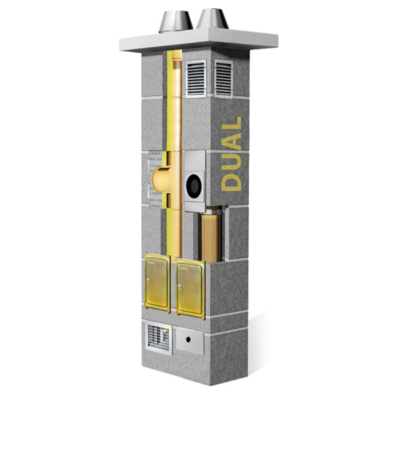

KOMIN DUAL SCHIEDEL



































KONSTRUKCJA DUAL SCHIEDEL

 System Schiedel DUAL FI 120 i FI 180 o długości 10,33m



Schiedel Dual to innowacyjny komin wielofunkcyjny umożliwiający odprowadzanie spalin z kotłów na paliwa stałe, gazowe i olejowe, w tym z kotłów kondensacyjnych.

Dwuciągowy system kominowy Dual składa się z gładkich oraz profilowanych rur ceramicznych umieszczonych we współnym pustaku z keramzytobetonu.



Właściwości



  • maksymalna oszczędność powierzchni mieszkalnej
  • brak konieczności zakupu dwóch odrębnych systemów kominowych
  • zakres temperatur spalin: dla ciągu spalinowego do 200 oC, dla ciągu dymowego do 600 oC
  • możliwość współpracy ze wszystkimi rodzajami paliw
  • odpowiedni dla kotłów kondensacyjnych i kotłów na paliwa stałe
  • odporny na działanie kondensatu i pożar sadzy
  • dostępny w średnicach: 18 + 12 oraz 20 + 12 cm
  • przyjazny architektonicznie
  • niższe koszty montażu
  • niższe koszty związane z obróbkami dachowymi
  • możliwość wykorzystania kanału technicznego
  • uniwersalność
  • zgodny z EN 13063-1, EN 13063-2 i EN 13063-3
  • system oznakowany CE
  • 30 lat gwarancji






30 lat gwarancji


system kominowy oznakowany CE

zgodny z EN 13063-1, EN 13063-2 i EN 13063-3






KONSTRUKCJA KOMINA SCHIEDEL DUAL



  • Rury ceramiczne



Gładki wkład ceramiczny umieszczony w ciągu dymowym to ceramika o wysokiej gęstości i dużej wytrzymałości na ściskanie. Charakteryzuje się odpornością na wysokie temperatury oraz działanie czynników agresywnych korozyjnie. Jej zadaniem jest odprowadzanie produktów spalania z kotłów z otwartą komorą spalania, co oznacza, że powietrze do spalania jest pobierane wprost z pomieszczenia, w którym urządzenie jest zainstalowane.



Profilowane cienkościenne rury o dł. 66 cm umieszczone są w ciągu powietrzno-spalinowym. Wykonywane metodą izostatycznego prasowania, charakteryzują się bardzo wysokimi parametrami wytrzymałości na ściskanie, szczelnością i odpornością na działanie agresywnego kondensatu, przy jednoczesnym zachowaniu niskiej masy. Zadaniem cienkościennej rury jest odprowadzanie produktów spalania z kotłów z zamkniętą komorą spalania. Powietrze niezbędne do procesu spalania jest pobierane z zewnątrz i przemieszcza się do kotła w kierunku przeciwnym do kierunku przepływu spalin przestrzenią między pustakiem, a ceramicznym wkładem. Profilowana powierzchnia zewnętrzna rur ułatwia ogrzewanie powietrza napływającego do kotła, co wpływa na podniesienie jego sprawności energetycznej.



  • Warstwa izolacyjna



Ciąg, w którym umieszczone są rury gładkie jest dodatkowo wyposażony w izolację z wełny mineralnej, która gwarantuje izolację cieplną komina. Klinowe nacięcia mat z wełny mineralnej ułatwiają montaż i zapewniają precyzyjne dopasowanie do rury ceramicznej.



  • Pustak zewnętrzny



Oba wkłady ceramiczne są umieszczone we wspólnym pustaku zewnętrznym, który jest wykonany z betonu lekkiego, gwarantując tym samym bezproblemowy i szybki montaż. Kanały przewietrzające w pustaku przeciwdziałają nadmiernemu zawilgoceniu.



Narożniki pustaków posiadają dodatkowe otwory, które w razie potrzeby umożliwiają usztywnienie komina prętami zbrojeniowymi.



  •  Kanał techniczny



Dodatkowy otwór w pustaku zewnętrznym, tzw. kanał techniczny, może być wykorzystany jako kanał instalacyjny do przeprowadzenia np. instalacji solarnej.
W żadnym przypadku nie spełnia on wymagań wentylacji grawitacyjnej




SCHEMAT BUDOWY SCHIEDEL DUAL



SCHEMAT BUDOWY DULA SCHIEDEL



1. Stożki komina
2. Kanały przewietrzające
3. Dwuciągowe pustaki z kanałami przewietrzającymi z betonu lekkiego
4. Profilowane cienkościenne rury ceramiczne (wyjątkowo wytrzymałe i odporne na działanie agresywnego kondensatu)
5. Pierścień centrujący
6. Gładkie rury ceramiczne (odporne na wysokie temperatury i kondensat)
7. Trwała warstwa izolacyjna z wełny mineralnej
8. Przyłącza spalin
9. Drzwiczki z aluminium
10. Przesłona metalowa dolna
11. Kratka przewietrzająca






ELEMENTY KOMINA SCHIEDEL DUAL



Elementy pakietu startowego Schiedel DUAL:

  • gładkie rury ceramiczne (10 szt.)
  • profilowane rury ceramiczne (4 szt.)
  • pustaki kominowe (12 szt.)
  • wełna mineralna (4 mb)
  • podstawa betonowa
  • pakiet podstawowy
  • trójnik przyłączeniowy RA 90°
  • trójnik wyczystkowy PA
  • pakiet przyłączeniowy RA 90°
  • pakiet wyczystkowy PA



PAKIET PODSTAWOWY DUAL SCHIEDEL



Elementy pakietu podstawowego:



ELEMENTY PAKIETU PODSTAWOWEGO






DANE TECHNICZNE KOMINA SCHIEDEL DUAL



Oznakowanie zgodnie z normą EN-13063-1:2005+A1:2007 „Kominy – systemy kominowe z glinianymi / ceramicznymi kanałami spalinowymi. Część 1: Wymagania i metody badań odporności na pożar sadzy” i EN 13063-2:2005 Kominy – systemy kominowe z glinianymi / ceramicznymi kanałami spalinowymi. Część 2: Wymagania i metody badań w warunkach wilgotnych. (dla ciągu dymowego)

WŁAŚCIWOŚCI DUAL SCHIEDEL



Oznakowanie zgodnie z normą EN 13063-2:2005+A1:2007 „Kominy – systemy kominowe z glinianymi / ceramicznymi kanałami spalinowymi. Część 2: Wymagania i metody badań w warunkach wilgotnych” i EN 13063-3:2007 „Kominy. Systemy kominowe z ceramicznymi kanałami wewnętrznymi. Część 3: wymagania i badania powietrzno-spalinowych systemów kominowych. (dla ciągu powietrzno-spalinowego)



WŁAŚCIWOŚCI DUAL SCHIEDEL

 DANE TECHNICZNE

 UWAGA! Przedstawiony na rysunku dodatkowy otwór nie spełnia wymagań wentylacji grawitacyjnej. Może on być wykorzystany jako kanał instalacyjny do przeprowadzenia np. instalacji solarnej.



Dane techniczne

Materiał ceramika / keramzyt
Maksymalna temperatura spalin dla ciągu spalinowego do 200°C, dla ciągu dymowego do 600°C
Rodzaj paliwa stałe / gaz / olej
Okres gwarancji 30 lat
Waga 1488 kg
Średnica wewnętrzna przewodu FI (mm) 120 + 180
Zintegrowany kanał wentylacyjny brak
Maksymalna temperatura spalin (C) 600 / 200
Rodzaj paliwa - paliwa stałe tak
Rodzaj paliwa - olej tak
Rodzaj paliwa - gaz (kotły gazowe z otwartą komorą spalania) tak
Rodzaj paliwa - gaz (kotły gazowe kondensacyjne) tak
Wymiar zewnętrzny komina (mm) 600 x 360
Izolacja tak
Materiał przewodu kominowego 2 x rura ceramiczna
Materiał obudowy keramzytobeton
Całkowita wysokosć (m) 10,33
