System Schiedel Avant FI 160 o długości 12,33m

System kominowy AVANT służy do odprowadzania spalin z kondensacyjnych i niskotemperaturowych urządzeń grzewczych opalanych gazem lub olejem. Jest przystosowany do współpracy z kotłami gazowymi z zamkniętą i otwartą komorą spalania.

Dopuszczony przez Instytut Górnictwa Naftowego i Gazownictwa w Krakowie.

Właściwości

• do kotłów kondensacyjnych i niskotemperaturowych
• do kotłów gazowych i olejowych
• maksymalna temperatura spalin 200°C
• możliwość pracy w nadciśnieniu i podciśnieniu
• możliwość współpracy z kotłami z zamkniętą komorą spalania
• uniwersalny tryb pracy (tradycyjny lub powietrzno - spalinowy)
• cienkościenna profilowana 66 cm rura ceramiczna
• mały ciężar i gabaryty
• oszczędność energii na zasadzie wymiennika ciepła
• do zastosowania w domach jednorodzinnych i kotłowniach
• odporność przeciwpożarowa 60 minut
• system kominowy oznakowany CE zgodnie z normą EN-13063 cz. 2 i 3.


PŁYTY BETONOWE (pod obmurówkę oraz przykrywająca są elementami dodatkowymi nie dołączonymi do zestawu komina. Dostępne w elementach powiązanych lub elementach kominowych).

30 lat gwarancji

system kominowy oznakowany CE zgodnie z normą EN-13063 cz.2 i 3.

KONSTRUKCJA KOMINA SCHIEDEL AVANT

Podstawowe moduły komina

Komin Schiedel Avant składa się z pustaka zewnętrznego Avant, nowej technologicznie profilowanej rury ceramicznej z pierścieniami dystansowymi.

Nowoczesna ceramiczna rura wewnętrzna

Okrągła, profilowana rura wewnętrzna Avant wykonana została w oparciu o najnowsze osiągnięcia technologiczne. Unikalna izostatyczna metoda prasowania sprawia, że spełnia ona wszystkie wymogi bezpieczeństwa w zakresie funkcji i ekspoatacji. Rura Avant charakteryzuje się wysoką szczelnością, wytrzymałością i odpornością na działanie agresywnego kondensatu.

Pustak zewnętrzny Avant

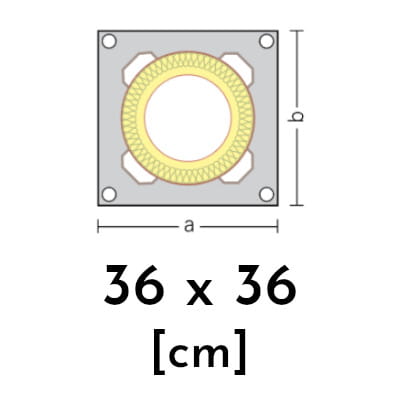

Pustak zewnętrzny Avant o wysokości modułowej 33 cm wykonany jest z betonu lekkiego. W narożnikach posiada on przeznaczone do zbrojenia otwory, dzięki czemu na miejscu budowy może być wykonane usztywnienie lub sprężenie prętami zbrojeniowymi. Pustak zewnętrzny Avant posiada kwadratowy przekrój wewnętrzny z zaokrąglonymi narożami. Tworzy on w połączeniu z okrągłą rurą wewnętrzną korzystny przekrój dla przepływu powietrza do spalania (przeciwprąd).

Pierścień dystansowy

Rura w pustaku zewnętrznym Avant wypośrodkowana jest przy pomocy fabrycznie zamontowanego na końcówkę rury pierścienia dystansowego. Ułatwiają one dodatkowo kształtowanie spoin między rurami ceramicznymi i zwiększają szczelność połączenia.

Zakończenia komina

Konstrukcja komina z płytą przykrywającą i stożkiem wylotowym spalin pozwala na bezpieczne oddzielne od siebie powietrza potrzebnego do spalania i gazów spalinowych.

Mocowanie płyty przykrywającej

Płyta przykrywająca mocowana jest do górnych pustaków zewnętrznych przy pomocy gwintowanych prętów. Pręty te wprowadza się do przewidzianych do zbrojenia otworów w pustakach zewnętrznych, a pustą przestrzeń należy zalać zaprawą.
