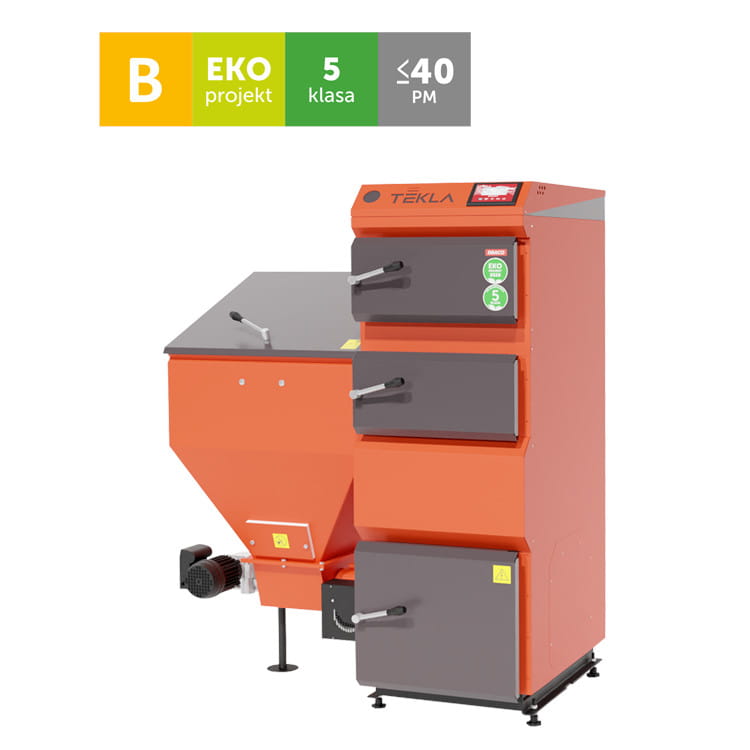

TEKLA KOCIOŁ AUTOMATYCZNY NA WĘGIEL GROSZEK DRACO D 15 KW - ZASOBNIK PO LEWEJ STRONIE

Serie 15, 25, 50

Stalowy kocioł jednopaleniskowy z automatycznym ślimakowym podajnikiem paliwa

KLASA 5 - model: 15, 25, 50

EKOPROJEKT - model: 15, 25, 50

KLASA EFEKTYWNOŚCI ENERGETYCZNEJ - model: 15 - B   25 - C   50 - B

Zdjęcia produktów mają charakter wyłącznie informacyjny.

Kocioł DRACO D wyposażony jest w trwałe, żeliwne palenisko retortowe, do którego paliwo podawane jest z zasobnika za pomocą podajnika ślimakowego. Zapewnia to użytkownikowi wysoki komfort obsługi przy minimalnych nakładach pracy. Bardzo efektywny wymiennik kotła wykonany jest z wysokiej jakości, atestowanej stali o grubości 8 mm. Duży otwór rewizyjny w górnej części wymiennika pozwala na łatwe i szybkie czyszczenie kotła. Prawidłową pracą kotła steruje regulator elektroniczny z dużym, czytelnym ekranem LCD. Kocioł w standardzie posiada dwa systemy zabezpieczenia przed cofnięciem się żaru do zasobnika paliwa.

Kotły serii DRACO D posiadają 5 KLASĘ według Normy PN EN 303-5:2012 oraz EKOPROJEKT PN EN 303-5:2012 jest normą dotyczącą kotłów grzewczych na paliwa stałe z ręcznym i automatycznym zasypem paliwa o mocy nominalnej do 500kW. Klasyfikuje kotły pod względem sprawności cieplnej  oraz emisji szkodliwych substancji do środowiska.

Zalety kotła:
· 5 lat gwarancji na szczelność wymiennika kotła
· wymiennik kotła z wysokiej jakości stali grubości 8 mm
· praca w trybie pogodowym
· automatyczne przełączanie trybu lato/zima, sterowane elektroniczne za pomocą czujnika zewnętrznego
· możliwość regulacji temperatury powrotu poprzez sterowanie siłownikiem na zaworze czterodrogowym
· sterowanie 2 obiegami grzewczymi (2 niezależne charakterystyki pogodowe) oraz obiegiem CWU­
· możliwość włączenia pracy kotła w systemie PID (3-poziomowa modulacja mocy)
· możliwość podłączenia termostatu pokojowego
· niski poziom substancji szkodliwych w spalinach

Budowa

1. Płomieniówkowo - półkowy wymiennik ciepła
2. System katalizatorów ceramicznych i wkładów stalowych
3. Palnik retortowy z żeliwnym rusztem
4. Stopki do regulacji poziomu kotła

Dane techniczne

Wymiary

DRACO D 15 , 25

DRACO D 50

* Wymiar zależny od rodzaju zamontowanego zasobnika, wysokość kotła można regulować za pomocą załączonych stopek.
** W kotle DRACO D – przyłącza wody grzewczej znajduje się z tyłu kotła (odpowiednio w górnej i dolnej jego części). Króćce zasilania i powrotu w kotłach znajdują się zarówno po prawej jak i po lewej stronie kotła. W celu zapewnienia prawidłowego obiegu wody należy pamiętać by podłączenia kotła do instalacji dokonywać po przekątnej. Kapilara czujników powinna być wkręcona z tej samej strony co podłączenie zasilania instalacji.

Palnik

Palniki retortowe instalowane w kotłach DRACO  D

Przykładowy schemat instalacji z siłownikiem na zaworze czterodrogowym.
Schemat dedykowany do sterownika Select

1 - Kocioł, 2 - Sterownik kotła, 3 - Zawór mieszający czterodrogowy z siłownikiem, 4 - Naczynie wzbiorcze otwarte, 5 - Zawór zwrotny, 6 - Zawór bezpieczeństwa 1,5 bar, 7 - Pompa c.w.u., 8 - Pompa c.o. 1., 9 - Ogrzewanie c.o. 1, 10 - Zawór zwrotny, 11 - Ogrzewanie c.o. 2, 12 - Czujnik pokojowy, 13 - Zbiornik c.w.u., 14 - Zawór kulowy, 15 - Pompa c.o. 2, 16 - Zawór mieszający trzydrogowy z siłownikiem, 17 - Filtr, 18 - Odpowietrznik automatyczny, T1 - Czujnik temp. kotła, T2 - Czujnik temp. powrotu, T3 - Czujnik temp. c.o. 1, T4 - Czujnik temp. c.o. 2, T5 - Czujnik temp. zewnętrznej, T6 - Czujnik temp. c.w.u.,

Przykładowy schemat z zaworem DBV w instalacji.
Schemat dedykowany do sterownika Select

1 - Kocioł, 2 - Sterownik kotła, 3 - Zawór mieszający czterodrogowy z siłownikiem, 4 - Naczynie wzbiorcze zamknięte, 5 - Pompa c.w.u., 6 - Zawór bezpieczeństwa 1,5 bar, 7 - Filtr, 8 - Pompa c.o. 1, 9 - Ogrzewanie c.o. 1, 10 - Zbiornik c.w.u., 11 - Pompa c.o. 2, 12 – Zawór zwrotny, 13 - Zawór mieszający trzydrogowy z siłownikiem, 14 - Czujnik pokojowy, 15 - Zawór zwrotny, 16 - Zawór DBV-1, 17- Zawór, 18 - Ogrzewanie c.o. 2, 19 - Odpowietrznik automatyczny, 20 - Manometr, T1 - Czujnik temp. kotła, T2 - Czujnik temp. powrotu, T3 - Czujnik temp. c.o. 1, T4 - Czujnik temp. c.w.u., T5 - Czujnik temp. zewnętrznej, T6 - Czujnik temp c.o. 2,

Przykładowy schemat ze sprzęgłem hydraulicznym.
Schemat dedykowany do sterownika Select

1 - Kocioł, 2 - Sterownik kotła, 3 - Zbiornik c.w.u., 4 - Naczynie wzbiorcze zamknięte, 5 - Sprzęgło hydrauliczne, 6 - Zawór mieszający trzydrogowy z siłownikiem, 7 - Zawór DBV, 8 - Zawór bezpieczeństwa 1,5 bar, 9 - Ogrzewanie c.o. 2, 10 – Zawór zwrotny, 11 – Pompa ładująca, 12 - Pompa c.o., 13 - Filtr, 14 - Zawór, 15 - Czujnik pokojowy, 16 - Ogrzewanie c.o. 1, 17 - Manometr, 18 - Odpowietrznik automatyczny, T1 - Czujnik temp. powrotu, T2 - Czujnik temp. c.w.u T3 - Czujnik temp. zewnętrznej, T4 - Czujnik temp. c.o. 1, T5 - Czujnik temp. c.o. 2, T6 - Czujnik temp. kotła.
