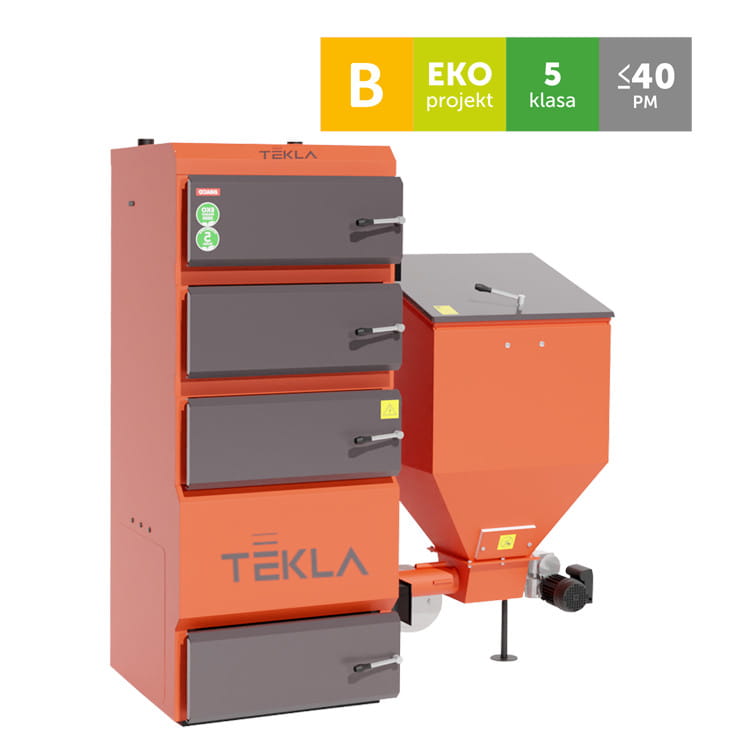

TEKLA KOCIOŁ AUTOMATYCZNY NA WĘGIEL GROSZEK DRACO 75 KW - ZASOBNIK PO PRAWEJ STRONIE

Serie 35 75 150

Stalowy kocioł jednopaleniskowy z automatycznym ślimakowym podajnikiem paliwa

KLASA 5 - model: 35, 75, 150

EKOPROJEKT - model: 35, 75, 150

KLASA EFEKTYWNOŚCI ENERGETYCZNEJ - model: 35 - B  75 - B   150 - B

Zdjęcia produktów mają charakter wyłącznie informacyjny.

Sprawdzony od wielu lat na rynku kocioł DRACO wyposażony jest bardzo efektywny wymiennik wykonany z wysokiej jakości, atestowanej stali o grubości 8 mm. Duży otwór rewizyjny w górnej części wymiennika pozwala na łatwe i szybkie czyszczenie. W kotle zainstalowane jest trwałe, żeliwne palenisko retortowe, do którego paliwo podawane jest z zasobnika za pomocą podajnika ślimakowego. Prawidłowe funkcjonowanie  zapewnia regulator elektroniczny z dużym, czytelnym ekranem LCD. Kocioł w standardzie posiada dwa systemy zabezpieczenia przed cofnięciem się żaru do zasobnika paliwa.

Kotły serii DRACO  posiadają 5 KLASĘ według Normy PN EN 303-5:2012 PN EN 303-5:2012 jest normą dotyczącą kotłów grzewczych na paliwa stałe z ręcznym i automatycznym zasypem paliwa o mocy nominalnej do 500kW. Klasyfikuje kotły pod względem sprawności cieplnej  oraz emisji szkodliwych substancji do środowiska.

Zalety kotła:

• 5 lat gwarancji na szczelność wymiennika kotła
• wymiennik kotła z wysokiej jakości stali grubości 8 mm (25 kW), pozostałe 6 mm
• praca w trybie pogodowym
• automatyczne przełączanie trybu lato/zima, sterowane elektroniczne za pomocą czujnika zewnętrznego
• możliwość regulacji temperatury powrotu poprzez sterowanie siłownikiem na zaworze czterodrogowym
• sterowanie 2 obiegami grzewczymi (2 niezależne charakterystyki pogodowe) oraz obiegiem CWU­
• możliwość włączenia pracy kotła w systemie PID (3-poziomowa modulacja mocy)
• możliwość podłączenia termostatu pokojowego
• niski poziom substancji szkodliwych w spalinach

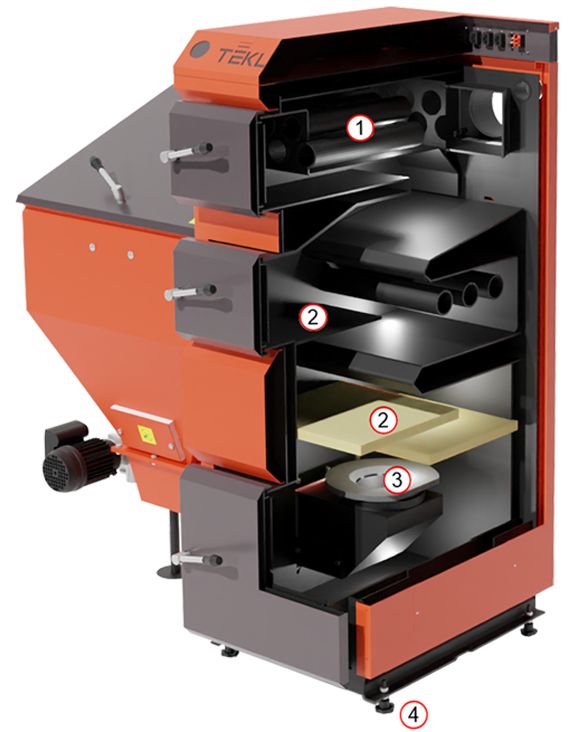

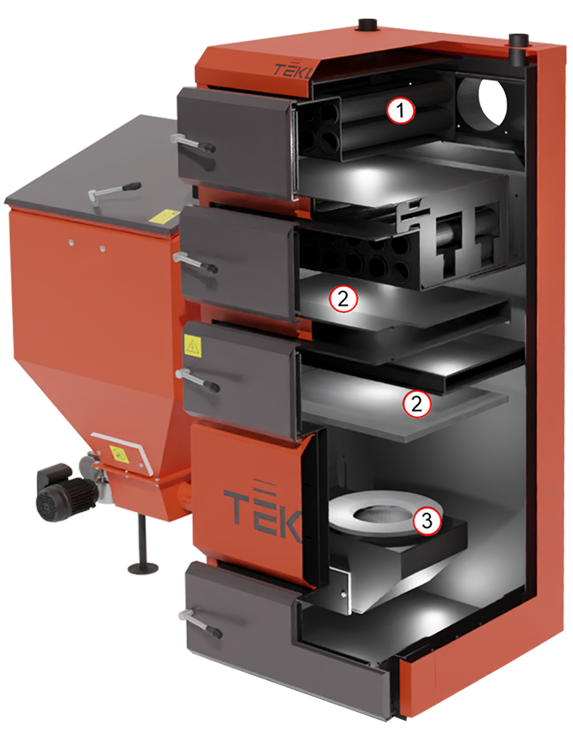

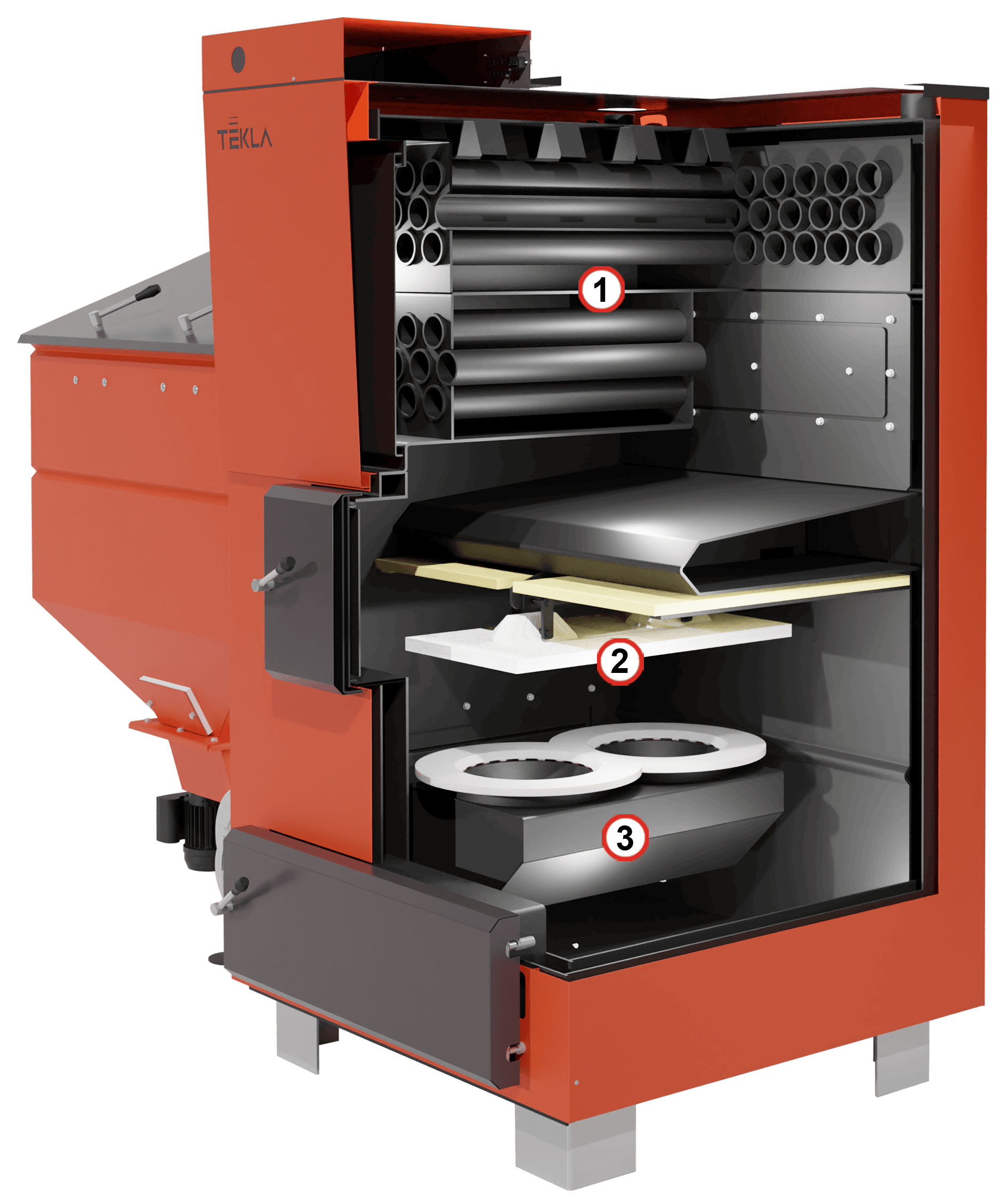

Budowa

1. Płomieniówkowo - półkowy wymiennik ciepła
2. System katalizatorów ceramicznych i wkładów stalowych
3. Palnik retortowy z żeliwnym rusztem
4. Stopki do regulacji poziomu kotła

Dane techniczne

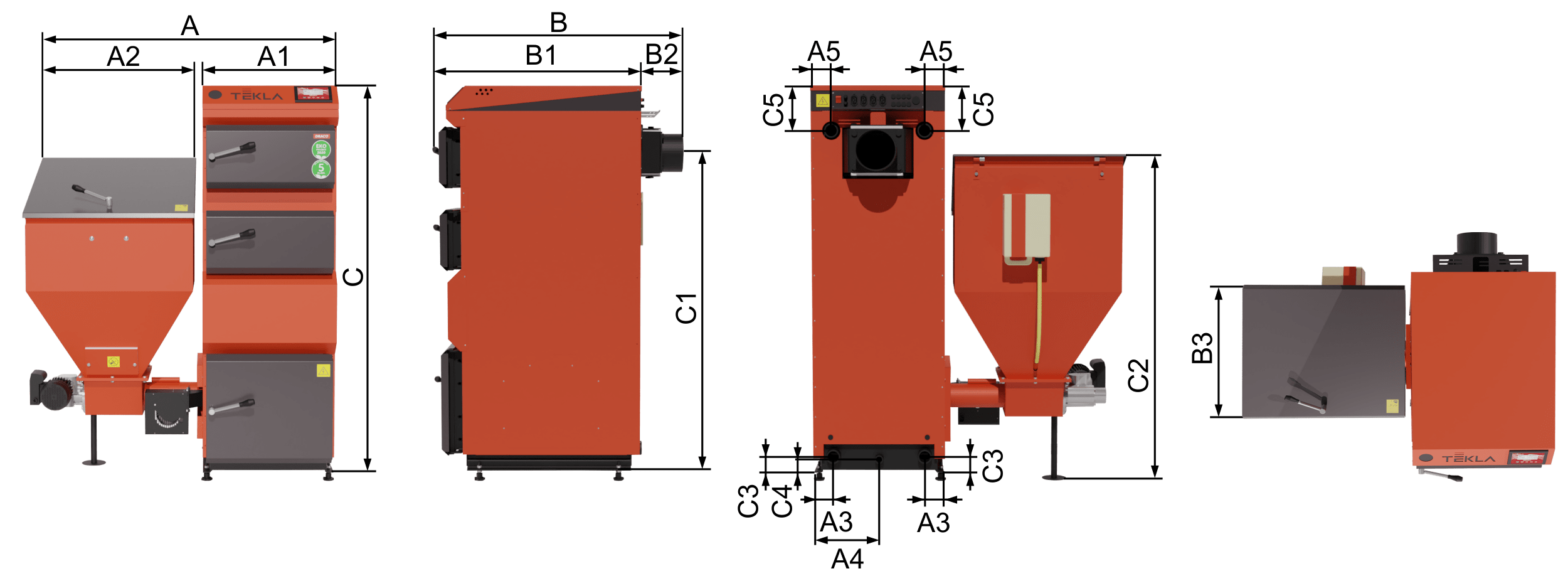

Wymiary

* Wymiar zależny od rodzaju zamontowanego zasobnika, wysokość kotła można regulować za pomocą załączonych stopek.

* Stopki dostępne są w kotłach o mocy do 50 kW.

** W kotle DRACO 150 – przyłącza wody grzewczej znajduje się z góry (wyjście ciepłej wody) oraz z tyłu na dole (powrót zimnej wody do kotła), w pozostałych kotłach obydwa przyłącza znajdują się z tyłu kotła (odpowiednio w górnej i dolnej jego części).

Króćce zasilania i powrotu w kotłach znajdują się zarówno po prawej jak i po lewej stronie kotła. W celu zapewnienia prawidłowego obiegu wody należy pamiętać by podłączenia kotła do instalacji dokonywać po przekątnej. Kapilara czujników powinna być wkręcona z tej samej strony co podłączenie zasilania instalacji.

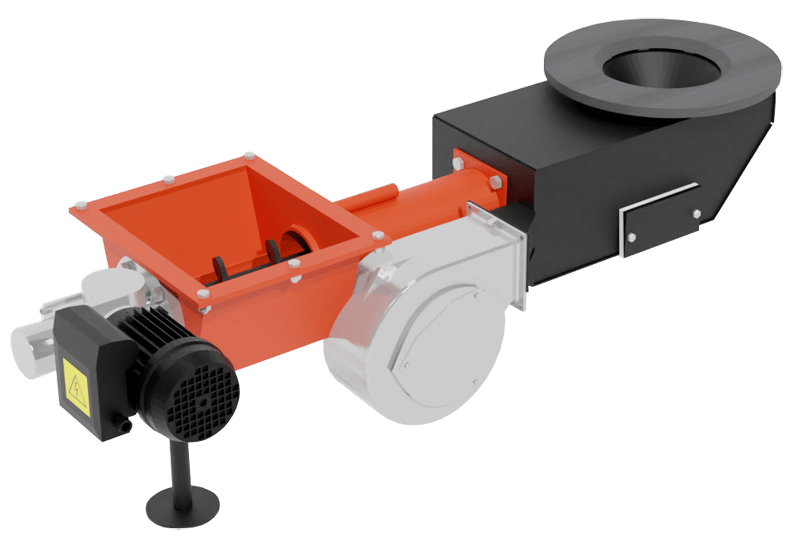

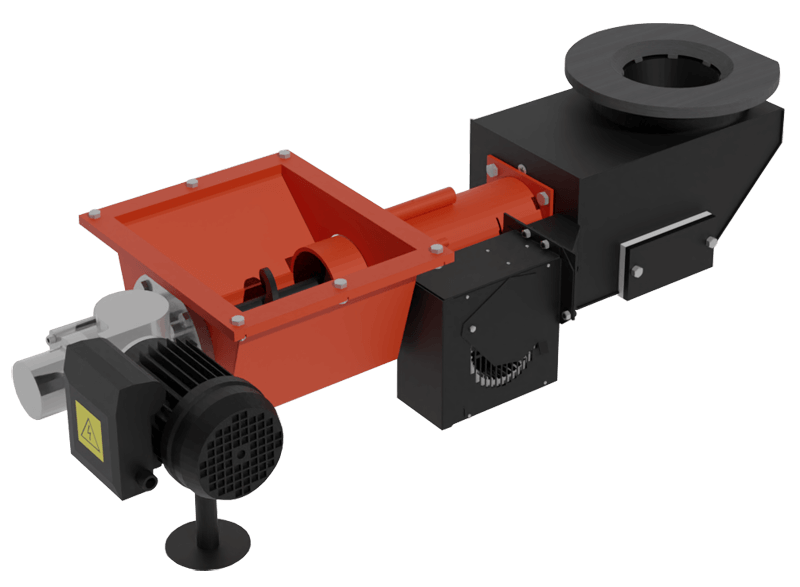

Palnik

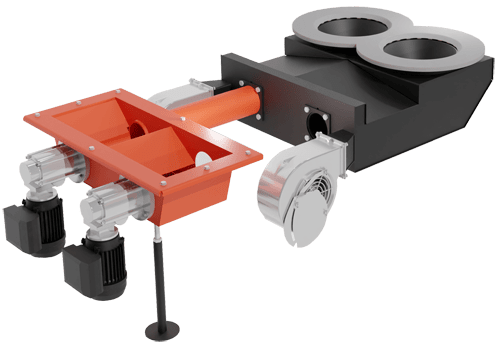

Palnik retortowy instalowany w kotłach DRACO

W kotłach mocy 150 kW występuje podwójny nadmuch oraz podwóje palenisko

Schematy

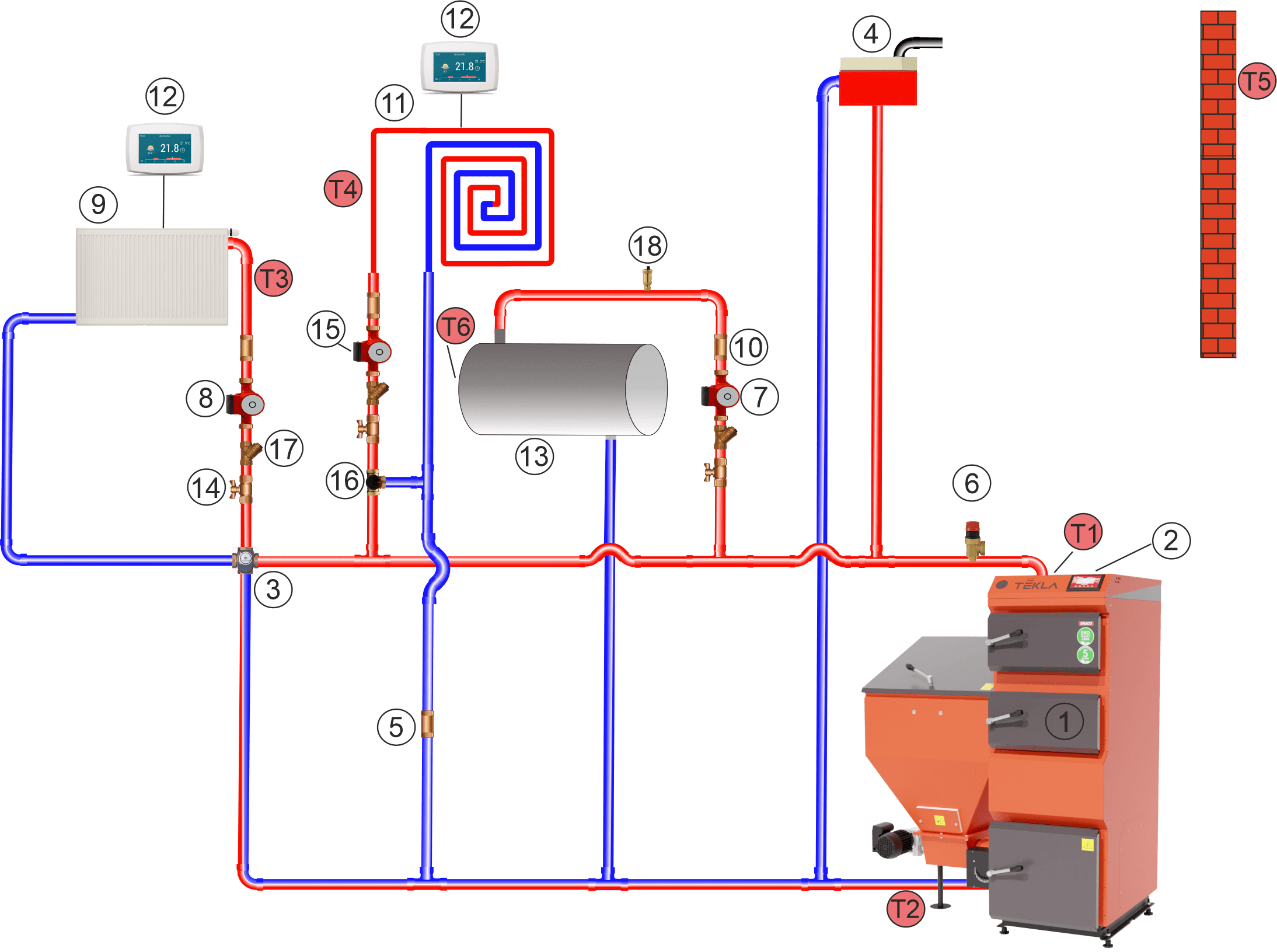

Przykładowy schemat instalacji z siłownikiem na zaworze czterodrogowym.

1 - Kocioł, 2 - Sterownik kotła, 3 - Zawór mieszający czterodrogowy z siłownikiem, 4 - Naczynie wzbiorcze otwarte, 5 - Zawór zwrotny, 6 - Zawór bezpieczeństwa 1,5 bar, 7 - Pompa c.w.u., 8 - Pompa c.o. 1., 9 - Ogrzewanie c.o. 1, 10 - Zawór zwrotny, 11 - Ogrzewanie c.o. 2, 12 - Czujnik pokojowy, 13 - Zbiornik c.w.u., 14 - Zawór kulowy, 15 - Pompa c.o. 2, 16 - Zawór mieszający trzydrogowy z siłownikiem, 17 - Filtr, 18 - Odpowietrznik automatyczny, T1 - Czujnik temp. kotła, T2 - Czujnik temp. powrotu, T3 - Czujnik temp. c.o. 1, T4 - Czujnik temp. c.o. 2, T5 - Czujnik temp. zewnętrznej, T6 - Czujnik temp. c.w.u.,

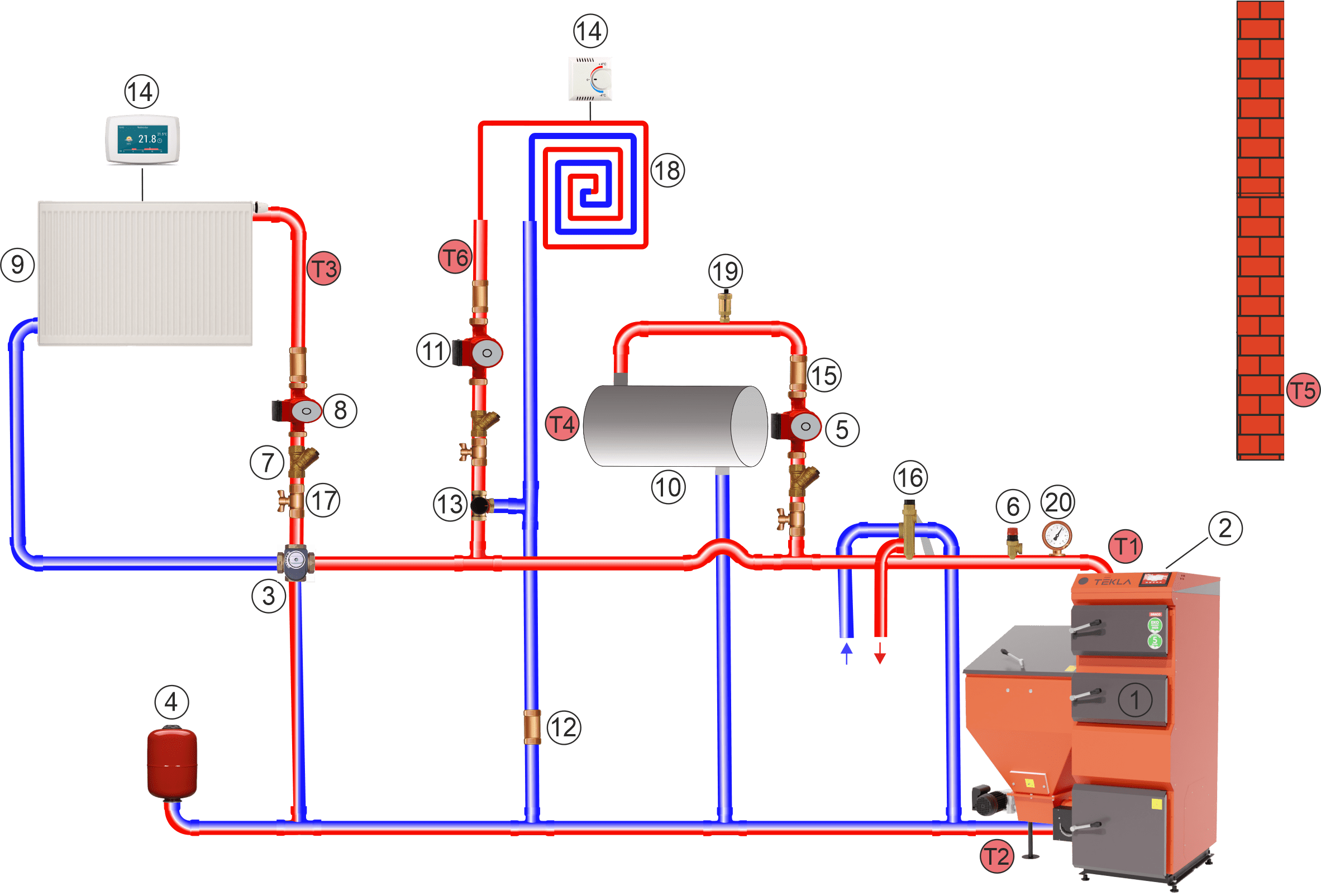

Przykładowy schemat z zaworem DBV w instalacji.
Schemat dedykowany do sterownika Select

1 - Kocioł, 2 - Sterownik kotła, 3 - Zawór mieszający czterodrogowy z siłownikiem, 4 - Naczynie wzbiorcze zamknięte, 5 - Pompa c.w.u., 6 - Zawór bezpieczeństwa 1,5 bar, 7 - Filtr, 8 - Pompa c.o. 1, 9 - Ogrzewanie c.o. 1, 10 - Zbiornik c.w.u., 11 - Pompa c.o. 2, 12 – Zawór zwrotny, 13 - Zawór mieszający trzydrogowy z siłownikiem, 14 - Czujnik pokojowy, 15 - Zawór zwrotny, 16 - Zawór DBV-1, 17- Zawór, 18 - Ogrzewanie c.o. 2, 19 - Odpowietrznik automatyczny, 20 - Manometr, T1 - Czujnik temp. kotła, T2 - Czujnik temp. powrotu, T3 - Czujnik temp. c.o. 1, T4 - Czujnik temp. c.w.u., T5 - Czujnik temp. zewnętrznej, T6 - Czujnik temp c.o. 2,

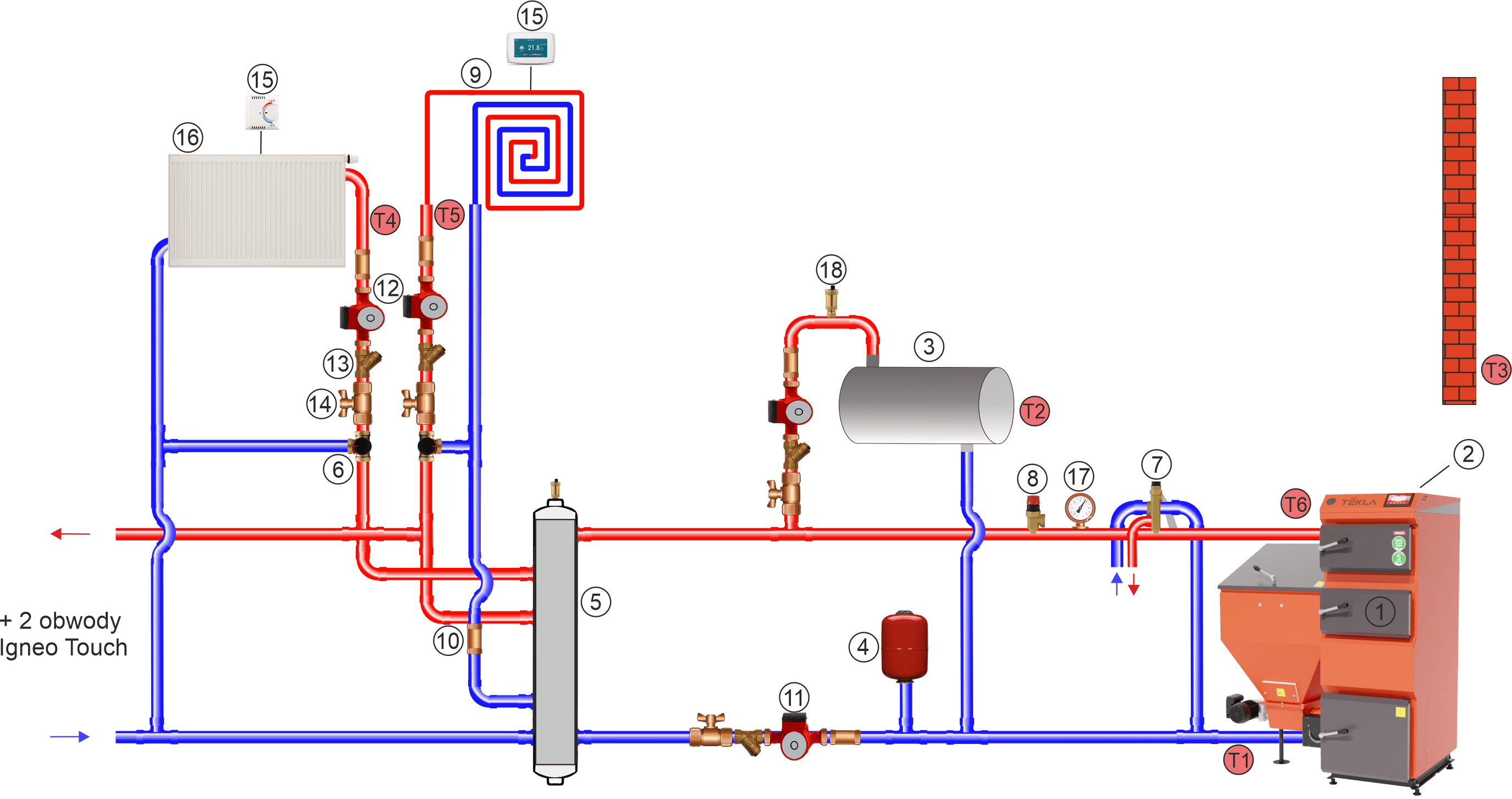

Przykładowy schemat ze sprzęgłem hydraulicznym.
Schemat dedykowany do sterownika Select

1 - Kocioł, 2 - Sterownik kotła, 3 - Zbiornik c.w.u., 4 - Naczynie wzbiorcze zamknięte, 5 - Sprzęgło hydrauliczne, 6 - Zawór mieszający trzydrogowy z siłownikiem, 7 - Zawór DBV, 8 - Zawór bezpieczeństwa 1,5 bar, 9 - Ogrzewanie c.o. 2, 10 – Zawór zwrotny, 11 – Pompa ładująca, 12 - Pompa c.o., 13 - Filtr, 14 - Zawór, 15 - Czujnik pokojowy, 16 - Ogrzewanie c.o. 1, 17 - Manometr, 18 - Odpowietrznik automatyczny, T1 - Czujnik temp. powrotu, T2 - Czujnik temp. c.w.u T3 - Czujnik temp. zewnętrznej, T4 - Czujnik temp. c.o. 1, T5 - Czujnik temp. c.o. 2, T6 - Czujnik temp. kotła.
