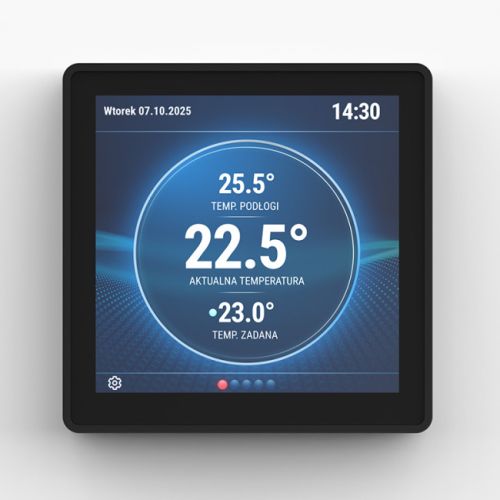

TECH SINUM CP-04 - PANEL MULTIFUNKCYJNY Z WYMIENNYMI RAMKAMI DO MONTAŻU PODTYNKOWEGO

TECH SINUM CP-04 - PANEL MULTIFUNKCYJNY Z WYMIENNYMI RAMKAMI DO MONTAŻU PODTYNKOWEGO

Opis urządzenia

• kolorowy, dotykowy wyświetlacz 4"
• obsługa wybranych scen (np. otwieranie rolet, bramy wjazdowej itp.)
• wyświetlanie prognozy pogody dla określonej lokalizacji
• wbudowana funkcja regulatora temperatury
• możliwość sterowania wybranymi włącznikami oświetlenia
• możliwość podglądu parametrów zewnętrznych czujników
• możliwość konfiguracji ekranu skrótów z ulubionymi scenami
• możliwość podłączenia czujnika temperatury powietrza (przewodowego/bezprzewodowego)
• możliwość podłączenia czujnika temperatury podłogi
• wymienne ramki (biała lub czarna) w standardzie
• montaż podtynkowy

Pełna funkcjonalność

Panel CP-04 stanowi rozszerzenie funkcjonalności Centrali Sinum, oferując bezpośrednią interakcję z systemem w danym pomieszczeniu.

• Zarządzanie strefą grzewczą: Pełna kontrola nad temperaturą zadaną z możliwością definicji histerezy oraz limitów (min/max). Obsługa kalibracji wbudowanego czujnika pokojowego oraz zewnętrznego czujnika podłogowego (NTC).

• Sterowanie scenami: Możliwość tworzenia i wyzwalania skrótów do ulubionych scen skonfigurowanych w Centrali Sinum (np. "Wyjście z domu", "Relaks").

• Monitoring parametrów: Wyświetlanie aktualnych danych systemowych, w tym prognozy pogody pobieranej przez Centralę.

• Personalizacja interfejsu: Konfiguracja parametrów wyświetlacza (jasność, wygaszanie, motywy) oraz zabezpieczenie dostępu kodem PIN (autoblokada).

Precyzyjny pomiar temperatury

Panel kontrolny CP-04 został zaprojektowany z myślą o natychmiastowym i efektywnym zarządzaniu temperaturą w Twoim domu. Aby zagwarantować najwyższą precyzję, CP-04 jest dostarczany wraz z dedykowanym przewodowym mini czujnikiem temperatury - C-S1p. Dzięki dołączonemu czujnikowi C-S1p zyskujesz:

• Pewny odczyt temperatury: C-S1p umożliwia dokładny pomiar temperatury powietrza, co pozwala systemowi Sinum na efektywne zarządzanie Twoim ogrzewaniem.
• Dyskretny wygląd: czujnik (36x36x5 mm) jest wyjątkowo mały i montowany podtynkowo (puszka instalacyjna w zestawie), dzięki czemu idealnie komponuje się z wnętrzem, minimalizując swoją widoczność.
• Stabilna praca: Przewodowa komunikacja 2-żyłowa zapewnia niezawodne i ciągłe przesyłanie danych do panelu kontrolnego, gwarantując efektywność systemu grzewczego.

Eleganckie wykończenie i nowoczesny design

Front urządzenia to szklany, kolorowy ekran dotykowy, który nadaje mu nowoczesny i minimalistyczny wygląd. Gładka powierzchnia szkła płynnie łączy się z solidną obudową, dzięki czemu całość prezentuje się estetycznie i jest starannie wykonana.

Zaokrąglone krawędzie i dopracowane detale sprawiają, że urządzenie wygląda lekko i stylowo. Doskonale pasuje zarówno do wnętrz domowych, jak i nowoczesnych biur czy przestrzeni komercyjnych.

Szklany front podkreśla współczesny charakter urządzenia i sprawia, że staje się ono eleganckim elementem każdego wnętrza.

Instalacja i konfiguracja

Urządzenie przeznaczone jest do montażu podtynkowego w standardowej puszce elektrycznej Ø 60 mm. Komunikacja z Centralą Sinum odbywa się przewodowo poprzez magistralę TECH SBUS.

Schemat podłączenia:

• Magistrala SBUS: 4-pinowe złącze śrubowe (GND, VCC, B, A).

• Czujniki dodatkowe: Dedykowane wejścia dla zewnętrznego czujnika temperatury podłogi oraz dodatkowego czujnika pokojowego (zalecany montaż poniżej lub obok panelu w odległości min. 10 cm).

• Wejście USB: Gniazdo Micro USB do aktualizacji oprogramowania układowego (firmware).

Rejestracja urządzenia w systemie odbywa się poprzez tryb identyfikacji w Centrali Sinum (zakładka Urządzenia SBUS), co pozwala na logiczne przypisanie panelu do konkretnego pomieszczenia i strefy.

Schemat podłączenia

Panel kontrolny CP-04 łączy się z centralą systemu Sinum poprzez magistralę SBUS i zasilanie 24V DC. Urządzenie umożliwia podłączenie opcjonalnych czujników temperatury: pokojowego oraz podłogowego. Panel montuje się podtynkowo w puszce Ø60 mm. Prawidłowe podłączenie przewodów komunikacyjnych i czujników zapewnia pełną funkcjonalność sterownika.

Wymiary urządzenia

Panel kontrolny CP-04 został zaprojektowany w sposób kompaktowy. Dzięki precyzyjnie dobranym wymiarom, urządzenie doskonale mieści się w standardowych puszkach montażowych, co zapewnia estetyczne wykończenie i idealne dopasowanie.

Szczegóły wymiarów

• Wymiary: 88x88x32mm
• Typ montażu: podtyynkowy w puszce o średnicy 60mm

Zdalne sterowanie

Dzięki aplikacji Sinum możesz zarządzać systemem, gdziekolwiek jesteś i kiedykolwiek chcesz. Aplikacja umożliwia pełną kontrolę nad oświetleniem, temperaturą, roletami oraz innymi urządzeniami domowymi, zapewniając wygodę i oszczędność energii. Intuicyjny interfejs pozwala na łatwe tworzenie harmonogramów, scenariuszy oraz monitorowanie zużycia energii. Dodatkowo, aplikacja Sinum oferuje powiadomienia i alerty w czasie rzeczywistym, gwarantując pełne bezpieczeństwo i komfort użytkowania.
