SAS BIO SOLID KOCIOŁ 5 KLASY 72 KW PRAWY

KOCIOŁ BIO SOLID 72 KW PRAWY TECH na paliwo stałe

CHARAKTERYSTYKA PRODUKTU:

• Kocioł klasy 5 wg normy PN-EN 303-5:2012 przeznaczony do spalania sprasowanego granulatu drzewnego typu pelety
• Certyfikat EcoDesign
• Możliwość udziału w programach dofinansowania zakup kotła
• Bogaty typoszereg mocy pozwala optymalnie dobrać kocioł dla potrzeb grzewczych dużego obiektu
• Wysoka sprawność oraz efektywność procesu spalania dzięki zastosowaniu w konstrukcji wymiennika kanałów spalinowych w postaci poziomych i pionowych płomieniówek (rury) oraz paneli ceramicznych bezpośrednio nad paleniskiem
• Dodatkowa ochrona komory paleniskowej – panele ceramiczne na ścianie bocznej kotła
• Elementy koła wykonane ze stali nierdzewnej
• Izolacja otworów rewizyjnych i nowatorska konstrukcja drzwiczek ograniczająca straty ciepła (rozwiązanie konstrukcyjne otworów rewizyjnych objęte jest Prawem Ochronnym Nr 68867 nadanym przez Urząd Patentowy RP)
• Zasobnik opału z czujnikiem otwarcia klapy (wyłącznik krańcowy)
• Ogranicznik temperatury bezpieczeństwa STB
• Kocioł wyposażony w sterownik z obsługą czterech pomp, dwóch zaworów mieszających, wbudowanym modułem Ethernet
• Sprawdzona konstrukcja - palnik peletowy SAS MULTI FLAME, objęty Prawem Ochronnym Nr 67681 nadanym przez Urząd Patentowy RP:

1. Mechaniczne zabezpieczenie przed cofaniem płomienia do zasobnika paliwa (dwa ślimaki transportowe rozdzielone kanałem przesypowym)
2. Automatyczny ruszt ruchomy oczyszczający palenisko nadmuchowe (czujnik kontroli położenia ruszt - hallotron)
3. Automatyczne rozpalanie paliwa: grzałka (zapalarka elektryczna)
4. Elementy paleniska wykonane ze stali nierdzewnej
5. Czujnik temperatury podajnika
6. Fotokomórka (czujnik ognia) – kontrola obecności płomienia (sterowanie m.in. procesem rozpalania w oparciu o bezpośredni obraz stanu paleniska)
7. Wentylator nadmuchowy wraz z systemem kontroli przepływu powietrza (AIR FLOW CONTROL) - precyzyjna regulacja ilości powietrza oraz korekta dawki paliwa

Wyposażenie: sterownik (ST-555P), palnik SAS MULTI FLAME (moduł sterujący praca palnika, grzałka do rozpalania, mechanizm ruszt ruchomych, fotokomórka – czujnik ognia, czujnik temp. podajnika), wentylator (system kontroli przepływu powietrza - AIR FLOW CONTROL), panele ceramiczne, termometr, szuflada popielnicowa, zawór bezpieczeństwa, zasobnik paliwa z czujnikiem otwarcia klapy, czujnik temperatury spalin, ogranicznik temperatury bezpieczeństwa STB, komplet narzędzi do obsługi kotła

DANE TECHNICZNE:

• Rodzaj: kocioł z automatycznym podawaniem paliwa
• Rodzaj spalania: podawanie paliwa za pomocą palnika SAS MULTI FLAME
• Materiał wymiennika: stal kotłowa 16Mo3 o gr. 6 mm, elementy kotła stal nierdzewna 1.4301
• Paliwo: biomasa w postaci sprasowanego granulatu drzewnego typu pelety
• Nominalna moc cieplna (Typ kotła): 72 kW
• Zakres mocy: 20,2÷72,3 kW
• Klasa efektywności energetycznej: A+
• Klasa kotła (wg PN-EN 303-5:2012) sprawność/emisja spalin: klasa 5 (najwyższa)
• Zużycie paliwa: 8,7 kg/h
• Pojemność zasobnika paliwa: 500 dm3, ~330÷360 kg
• Pojemność wodna kotła: 310 l
• Masa kotła (bez wody): 1250 kg
• Wymagany minimalny ciąg spalin: ~0,35 mbar
• Pobór mocy: do 390 W (+600 W przy rozpalaniu)
• Wymiary podstawowe kotła (gł. x szer. x wys. x wys. do czopucha): 1680 x 1660 x 1860 x 1240 mm
• Przekrój czopucha (średnica zew.): Ø 260 mm
• Gwint wewnętrzny króćca (zasilanie/powrót): G 2 1/2"
• Minimalna wysokość komina: 10 m
• Minimalny przekrój przewodu kominowego: 26 x 26 cm, Ø 320 mm

FUNKCJE REALIZOWANE PRZEZ STEROWNIK TECH ST-555P:

FUKCJE STANDARD:

• Kolorowy dotykowy wyświetlacz
• Algorytm PID
• Obsługa pomp (c.o., c.w.u., dodatkowa 1, dodatkowa 2)
• Obsługa dwóch zaworów mieszających
• Czujnik temperatury spalin
• Fotokomórka (czujnik ognia)
• System kontroli przepływu powietrza - AIR FLOW CONTROL
• Czujnik pogodowy
• Wbudowany ETHERNET (eModul)

FUNKCJE DODATKOWE:

• Możliwość aktualizacji oprogramowania przez port USB
• Moduł sterujący ST-431N, i-1, i-1 m do dodatkowego zaworu mieszającego
• Moduł ST-65 GSM, moduł ST-67 sterujący zewnętrznym podajnikiem paliwa
• Moduł ST-66B obsługi bufora ciepła
• Moduł ST-503 sterujący kaskadą max. 4 kotłów peletowych

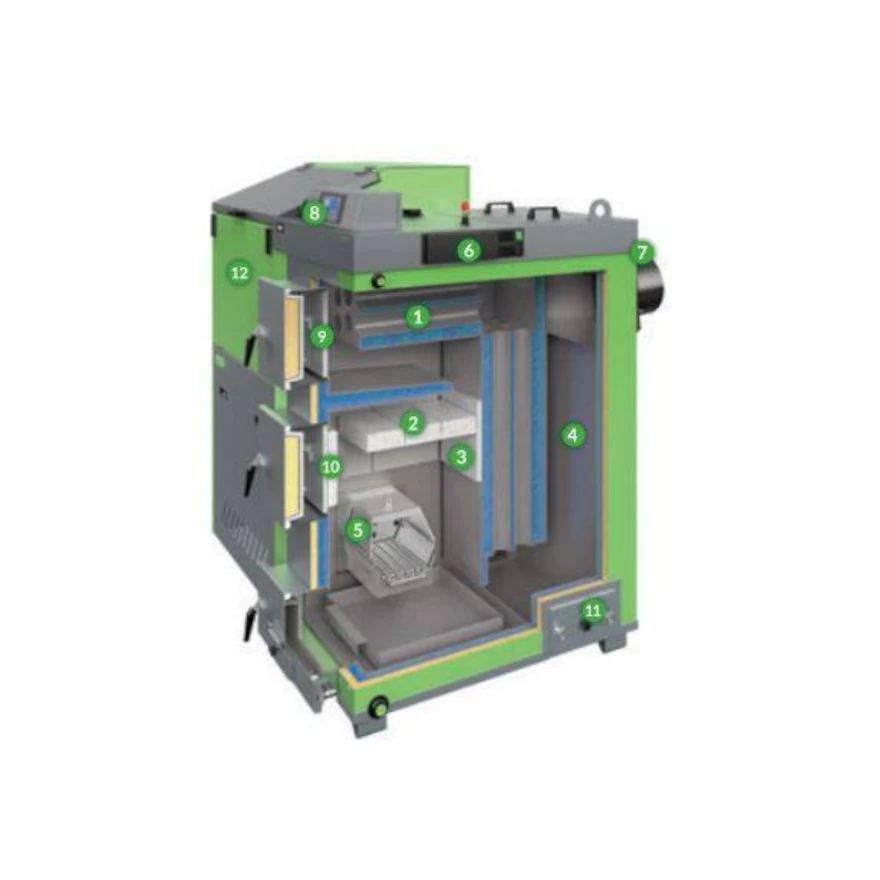

LEGENDA DO RYSUNKU TECHNICZNEGO:

1 - Płomieniówki (rury) wymiennika ciepła
2 - Półka ceramiczna
3 - Panele ceramiczne
4 - Wymiennik ze stali kotłowej 16Mo3 o gr. 6 mm
5 - Samoczyszczący palnik peletowy SAS MULTI FLAME wyposażony w fotokomórkę (czujnik ognia) oraz system kontroli przepływu powietrza (Air Flow Control)
6 - Listwa zasilająca: sterowanie czterema pompami, sterowanie dwoma zaworami mieszającymi, ogranicznik temperatury bezpieczeństwa STB, możliwość sterowania pracą kotła oraz instalacji grzewczej przez Internet
7 - Czopuch z przepustnicą i czujnikiem temperatury spalin
8 - Wielofunkcyjny sterownik TECH ST-555P (kolorowy dotykowy wyświetlacz)
9 - Przegroda zabezpieczająca
10 - Przegroda izolacyjna ograniczająca straty ciepła
11 - Wyczystka boczna
12 - Zasobnik opału z czujnikiem otwarcia klapy
