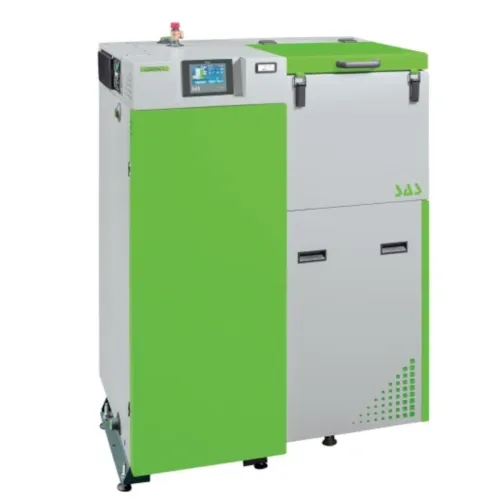

KOCIOŁ 5 KLASY SAS BIO COMPACT 25 KW PRAWY CZOPUCH GÓRA

KOCIOŁ 5 KLASY SAS BIO COMPACT 25 KW PRAWY CZOPUCH GÓRA

KOCIOŁ BIO COMPACT 25 kW PRAWY CZOPUCH DO GÓRY TECH na paliwo stałe

CHARAKTERYSTYKA PRODUKTU:

• Spełnia wymagania klasy 5 (najwyższa) wg normy PN-EN 303-5:2012 w zakresie sprawności cieplnej, granicznych wartości emisji zanieczyszczeń, restrykcyjnych wymagań dotyczących bezpieczeństwa
• Spełnia wymagania ekoprojektu (EcoDesign) określone Rozporządzeniem Komisji (UE) 2015/1189 z dnia 28 kwietnia 2015r. w sprawie wykonania dyrektywy Parlamentu Europejskiego i Rady 2009/125/WE w odniesieniu do wymogów dotyczących ekoprojektu dla kotłów na paliwa stałe
• Możliwość udziału w programach dofinansowania zakupu kotła
• Kompaktowe wymiary umożliwiające montaż i eksploatację w małej kotłowni
• Proste czyszczenie i obsługa
• Klasa efektywności energetycznej A+
• Wysoka sprawność oraz efektywność procesu spalania dzięki zastosowaniu w konstrukcji wymiennika kanałów spalinowych w postaci płomieniówek (rury) oraz paneli ceramicznych bezpośrednio nad paleniskiem
• Zasobnik opału z czujnikiem otwarcia klapy
• Ogranicznik temperatury bezpieczeństwa STB
• Konstrukcja drzwiczek sprzyja ograniczeniu strat ciepła w kotłowni (rozwiązanie konstrukcyjne otworów rewizyjnych objęte jest Prawem Ochronnym Nr 68867 nadanym przez Urząd Patentowy RP)
• Elementy kotła ze stali nierdzewnej
• Ochrona komory paleniskowej – panele ceramiczne na ścianie bocznej kotła
• Funkcjonalny sterownik z kolorowym dotykowym wyświetlaczem, obsługą czterech pomp obiegowych, dwóch zaworów mieszających, sterowaniem pogodowym, wbudowanym modułem Ethernet, algorytmem PID oraz możliwością podłączenia regulatora pokojowego
• Palnik pelletowy SAS MULTI FLAME (samoczyszczący) objęty Prawem Ochronnym Nr 67681 nadanym przez Urząd Patentowy RP:

1. Spalanie biomasy w postaci sprasowanego granulatu drzewnego – pelety
2. Mechaniczne zabezpieczenie przed cofaniem płomienia do zasobnika paliwa (dwa ślimaki transportowe rozdzielone kanałem przesypowym)
3. Automatyczny ruszt ruchomy oczyszczający palenisko nadmuchowe (czujnik kontroli położenia ruszt - hallotron)
4. Automatyczne rozpalanie paliwa: grzałka(zapalarka elektryczna)
5. Elementy paleniska wykonane ze stali nierdzewnej
6. Czujnik temperatury podajnika
7. Fotokomórka (czujnik ognia) – kontrola obecności płomienia (sterowanie m.in. procesem rozpalania w oparciu o bezpośredni obraz stanu paleniska)
8. Wentylator nadmuchowy wraz z systemem kontroli przepływu powietrza (AIR FLOW CONTROL) - precyzyjna regulacja ilości powietrza oraz korekta dawki paliwa

Wyposażenie: sterownik (ST-555P), palnik SAS MULTI FLAME (moduł sterujący praca palnika, grzałka do rozpalania, mechanizm ruszt ruchomych, fotokomórka – czujnik ognia, czujnik temp. podajnika), wentylator (system kontroli przepływu powietrza - AIR FLOW CONTROL), termometr, zawór bezpieczeństwa, kratka zabezpieczająca żar, zasobnik paliwa z czujnikiem otwarcia klapy, czujnik temperatury spalin, ogranicznik temperatury bezpieczeństwa STB, komplet stopek regulacyjnych, komplet narzędzi do obsługi kotła

DANE TECHNICZNE:

• Rodzaj: kocioł z automatycznym podawaniem paliwa
• Rodzaj spalania: podawanie paliwa za pomocą palnika SAS MULTI FLAME
• Materiał wymiennika: stal kotłowa P265GH o gr. 6 mm, elementy kotła oraz paleniska stal nierdzewna 1.4301
• Paliwo: biomasa w postaci sprasowanego granulatu drzewnego typu pelety
• Nominalna moc cieplna (Typ kotła): 25 kW
• Zakres mocy: 7,2÷25,3 kW
• Klasa efektywności energetycznej: A+
• Klasa kotła (wg PN-EN 303-5:2012) sprawność/emisja spalin: klasa 5 (najwyższa)
• Zużycie paliwa: 3,1 kg/h
• Pojemność zasobnika paliwa: 210 dm3, ~140÷150 kg
• Pojemność wodna kotła: 115 l
• Masa kotła (bez wody): 590 kg
• Wymagany minimalny ciąg spalin: ~0,22 mbar
• Pobór mocy: do 220 W (+600 W przy rozpalaniu)
• Wymiary podstawowe kotła (gł. x szer. x wys.): 850 x 1200 x 1510 mm
• Przekrój czopucha (średnica zew.): Ø 180 mm
• Gwint wewnętrzny króćca (zasilanie/powrót): G 1 1/2"
• Minimalna wysokość komina: 8 m
• Minimalny przekrój przewodu kominowego: 20 x 20 cm, Ø 220 mm
• Wielkość powierzchni ogrzewanej: 220÷280 m2

FUNKCJE REALIZOWANE PRZEZ STEROWNIK TECH ST-555P:

FUNKCJE STANDARD:

• Kolorowy dotykowy wyświetlacz
• Algorytm PID
• Obsługa pomp (c.o., c.w.u., dodatkowa 1, dodatkowa 2)
• Obsługa dwóch zaworów mieszających
• Czujnik temperatury spalin
• Fotokomórka (czujnik ognia)
• System kontroli przepływu powietrza - AIR FLOW CONTROL
• Czujnik pogodowy
• Wbudowany ETHERNET (eModul)

FUNKCJE DODATKOWE:

• Możliwość aktualizacji oprogramowania przez port USB
• Moduł sterujący ST-431N, i-1, i-1 m do dodatkowego zaworu mieszającego
• Moduł ST-65 GSM, moduł ST-67 sterujący zewnętrznym podajnikiem paliwa
• Moduł ST-66B obsługi bufora ciepła
• Moduł ST-503 sterujący kaskadą max. 4 kotłów peletowych

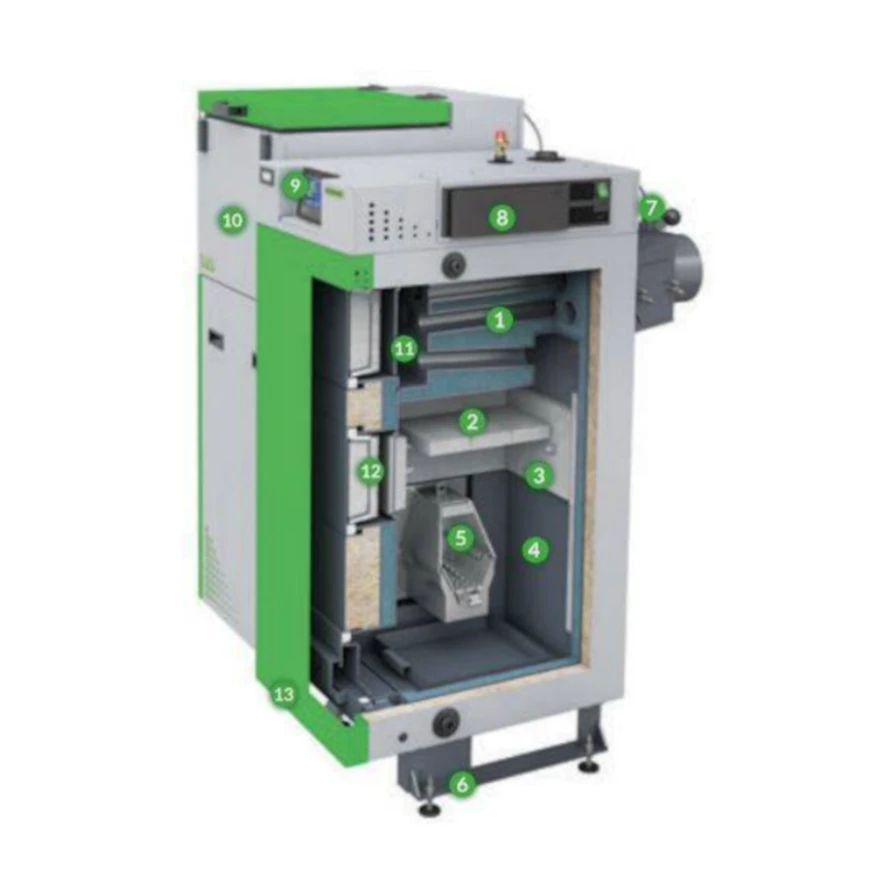

LEGENDA DO RYSUNKU TECHNICZNEGO:

1 - Płomieniówki (rury) wymiennika ciepła
2 - Ceramiczny deflektor spalin
3 - Panele ceramiczne
4 - Wymiennik ze stali kotłowej P265GH o grub. 6 mm
5 - Samoczyszczący palnik peletowy SAS MULTI FLAME wyposażony w fotokomórkę (czujnik ognia) oraz system kontroli przepływu powietrza (Air Flow Control)
6 - Stopki regulacyjne
7 - Czujnik spalin
8 - Listwa zasilająca: sterowanie czterema pompami, sterowanie dwoma zaworami mieszającymi, ogranicznik temperatury bezpieczeństwa STB, możliwość sterowania pracą kotła oraz instalacji grzewczej przez Internet
9 - Wielofunkcyjny sterownik TECH ST-555P (kolorowy dotykowy wyświetlacz)
10 - Zasobnik opału z czujnikiem otwarcia klapy
11 - Przegroda zabezpieczająca ze stali nierdzewnej
12 - Przegroda izolacyjna ograniczająca straty ciepła
13 - Obudowa przednich drzwiczek
