Pakiet DRX 11 / 500
Składa się z:
- kocioł Kamen DRX 11 kW
- przystosowany do mocy kotła bufor ciepła Kamen ZB-500
- Sterownik TECH ST-888
- Regulator pokojowy TECH T-4.2

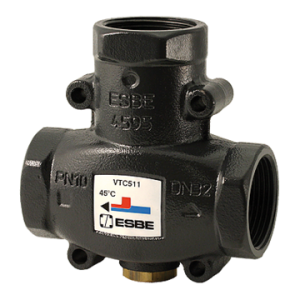

- Zawór temperaturowy ESBE VTC511 70°C

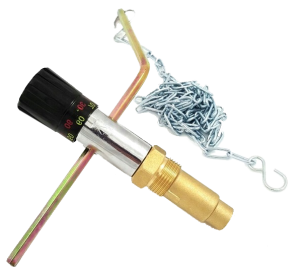

- Miarkownik ciągu
Kocioł na drewno Kamen DRX
Kamen DRX to kocioł na drewno, który spełnia wymagania dofinansowania z programu Czyste Powietrze. Pomimo dużego paleniska i wygodnego, szerokiego zasypu charakteryzuje się kompaktową konstrukcją, która zmieści się nawet w małej kotłowni. Zawirowywacze spalin w kanałach spalinowych oraz dysza ceramiczna w komorze spalania zapewniają wydajny i ekologiczny proces spalania paliwa.
Kocioł zasypowy to niezawodność i prostota obsługi.
4 lata gwarancji na szczelność, atrakcyjna cena i możliwość dofinansowania - Kamen DRX to czysta oszczędność
Dane techniczne i wymiary
|
Parametr |
Jedn. |
Kamen DRX |
||
|
Znamionowa moc cieplna |
kW |
11 kW |
15 kW |
20 kW |
|
Powierzchnia grzewcza |
m2 |
1.1 |
1.6 |
2.0 |
|
Klasa wg PN-EN 303-5:2021-09 |
- |
5 |
5 |
5 |
|
Spełnia wymogi Ecodesign (Ekoprojekt) |
- |
Tak |
Tak |
Tak |
|
Klasa efektywności energetycznej |
- |
A+ |
A+ |
A+ |
|
Min. bezpieczna poj. zbiornika akumulacyjnego**** |
l |
500 |
750 |
1000 |
|
Szerokość maksymalna (A) |
mm |
500 |
500 |
535 |
|
Szerokość kotła (A1) |
mm |
435 |
435 |
470 |
|
Głębokość maksymalna (B) |
mm |
730 |
820 |
820 |
|
Gł. obudowy kotła z drzwiczkami (B1) |
mm |
600 |
690 |
690 |
|
Długość czopucha |
mm |
65 |
65 |
65 |
|
Wysokość maksymalna (H)* |
mm |
1150 |
1220 |
1270 |
|
Wysokość kotła (H1)* |
mm |
1120 |
1190 |
1240 |
|
Wysokość zasilania (H)* |
mm |
1150 |
1220 |
1270 |
|
Wysokość do osi czopucha (H2)* |
mm |
1010 |
1070 |
1120 |
|
Średnica czopucha |
Ø mm |
158 |
158 |
178 |
|
Wysokość powrotu (H3)* |
mm |
140 |
140 |
140 |
|
Szerokość komory zasypowej |
mm |
263 |
263 |
298 |
|
Głębokość komory zasypowej |
mm |
235 |
320 |
320 |
|
Maks. wysokość komory zasypowej |
mm |
545 |
600 |
650 |
|
Pojemność komory zasypowej |
dm3 kg |
24 ~19 |
34 ~27 |
39 ~31 |
|
Masa kotła |
kg |
260 |
310 |
340 |
|
Pojemność wodna |
l |
61 |
74 |
81 |
|
Sprawność cieplna |
% |
90,37 |
90,63 |
90,95 |
|
Maksymalne ciśnienie robocze |
bar |
1.8 |
||
|
Temp. wody na zasilaniu (min-max) |
°C |
55-90 |
||
|
Średnica zasilania i powrotu |
cal |
G 6/4 |
||
|
Zasilanie elektryczne |
V/Hz |
n/d |
||
|
Wymagany ciąg spalin |
Pa |
20 |
22 |
25 |
|
Minimalna wysokość komina |
m |
6 |
7 |
8 |
|
Minimalny przekrój komina |
mm cm x cm |
Ø160 15x15 |
Ø180 16x16 |
Ø200 18x18 |
|
Pow. ogrzewanych pomieszczeń** |
m2 |
60-100 |
100-150 |
150-200 |
|
Pow. ogrzewanych pomieszczeń*** |
m2 |
100-150 |
150-200 |
200-260 |
* w przypadku zastosowania stopek regulacyjnych wysokość zwiększa się o 24 do 32mm
** maksymalna powierzchnia ogrzewanych pomieszczeń podana dla jednostkowego zapotrzebowania budynku na ciepło q=100W/m2
*** maksymalna powierzchnia ogrzewanych pomieszczeń podana dla jednostkowego zapotrzebowania budynku na ciepło q=75W/m2
**** min. bezpieczna pojemność zbiornika akumulacyjnego obliczona zgodnie z normą PN-EN 303-5:2012 dla stałopalności TB=5h.
- Możliwość otrzymania dotacji z programu Czyste Powietrze

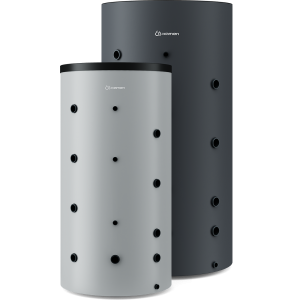

Bufor ciepła Kamen ZB
Stalowy bufor przechowujący ciepło (woda lub glikol) z różnych źródeł
- ograniczenie częstotliwości załączania kotła
- zabezpieczenie przed przegrzaniem instalacji
- kumulacja i maksymalne wykorzystanie ciepła
- izolowana konstrukcja podtrzymuje parametry obiegu
- gromadzenie ciepła z kilku źródeł jednocześnie
- liczne króćce do podłączenia rozbudowanych instalacji
- wszystkie króćce po jednej stronie, co oznacza prostą instalację i konserwację oraz oszczędność miejsca z szansą na montaż przy samej ścianie
Sterownik TECH ST-888
Sterownik do kotła zasypowego z obsługą zaworu mieszającego
Automatyczne sterowanie pracą wentylatora, sterowanie pracą pompy CO, CWU i pompy dodatkowej, sterowanie pracą zaworu mieszającego, możliwość podłączenia regulatora pokojowego z komunikacja RS (podgląd i edycja temperatur sterownika głównego) lub z komunikacją tradycyjną (dwustanowy – włącz/wyłącz), modułu ST-505 ETHERNET lub WiFi RS; możliwość sterowania dwoma zaworami dodatkowymi za pomocą modułów i-1, i-1m.
