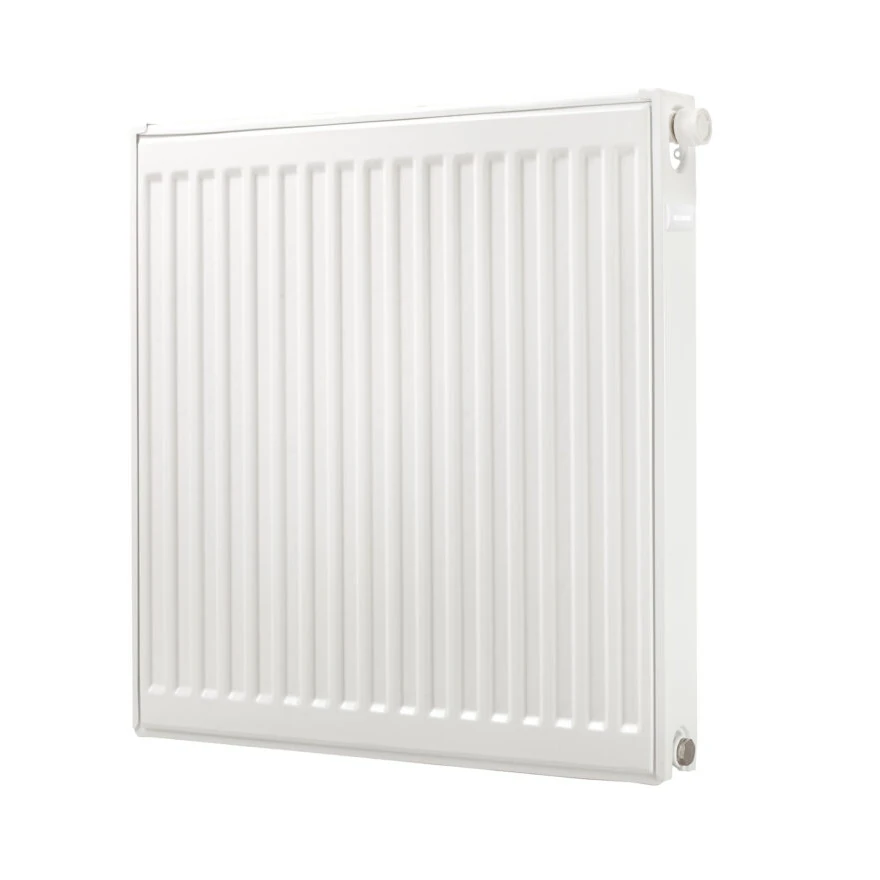

DIAMOND GRZEJNIK STALOWY TYP-11 500X2000, ZASILANIE DOLNE PRAWE, Z MOCOWANIEM, VP-11-500X2000
Potwierdź dostępność przed zakupem
Opis
DIAMOND GRZEJNIK STALOWY TYP-11 500X2000, ZASILANIE DOLNE PRAWE, Z MOCOWANIEM, VP-11-500X2000
Grzejniki stalowe DIAMOND stosowane są w zamkniętych oraz otwartych układach jedno – dwururowych C.O. Wyprodukowane zostały z wysokogatunkowej blachy stalowej, walcowanej na zimno. Wykończone sa za pomocą najnowocześniejszych lini technologicznych. Grzejniki są odtłuszczone, cynkofosforowane, zagruntowane kataforetycznym malowaniem wstepnym, a następnie pokryte proszkiem antyelektrostatycznym i wypalane w 200 stopniach. Kolor biały (RAL 9016). Zbudowany jest z jednej płyty i jednego wydajnego konwektora, powierzchnie boczne obudowane osłonami, powierzchnia górna przykryta osłoną typu grill. Podłączenie dolne lub boczne. Grzejnik sprzedawany łącznie z wieszakiem.
| KOD PRODUKTU | Φ(∆T=30°C) | Φ(∆T=50°C) | Φ(∆T=60°C) | Km | Współczynnik „n” |
|---|---|---|---|---|---|
| VP-11-500X2000 | 756 | 1448 | 1826 | 9,9932 | 1,2720 |
ΔT 30 – (55/45/20°C)
ΔT 50 – (75/65/20°C)
ΔT 60 – (90/70/20°C)
gdzie:
ΔT – średnia różnica temperatur
t1 – temperatura wody zasilającej grzejnik
t2 – temperatura wody wypływającej z grzejnika
t3 – temperatura powietrza w pomieszczeniu
SPOSÓB PODŁĄCZENIA GRZEJNIKA :
W tabeli zawarte są wartości dla grzejników o długości 1m. W przypadku, gdy potrzebują państwo wartości dla innych długości należy liczbę z tabeli pomnożyć przez współczynnik długości. Dla przykładu:
- Dla grzejnika o długości 800 – 0,8
- Dla grzejnika o długości 1600 – 1,6

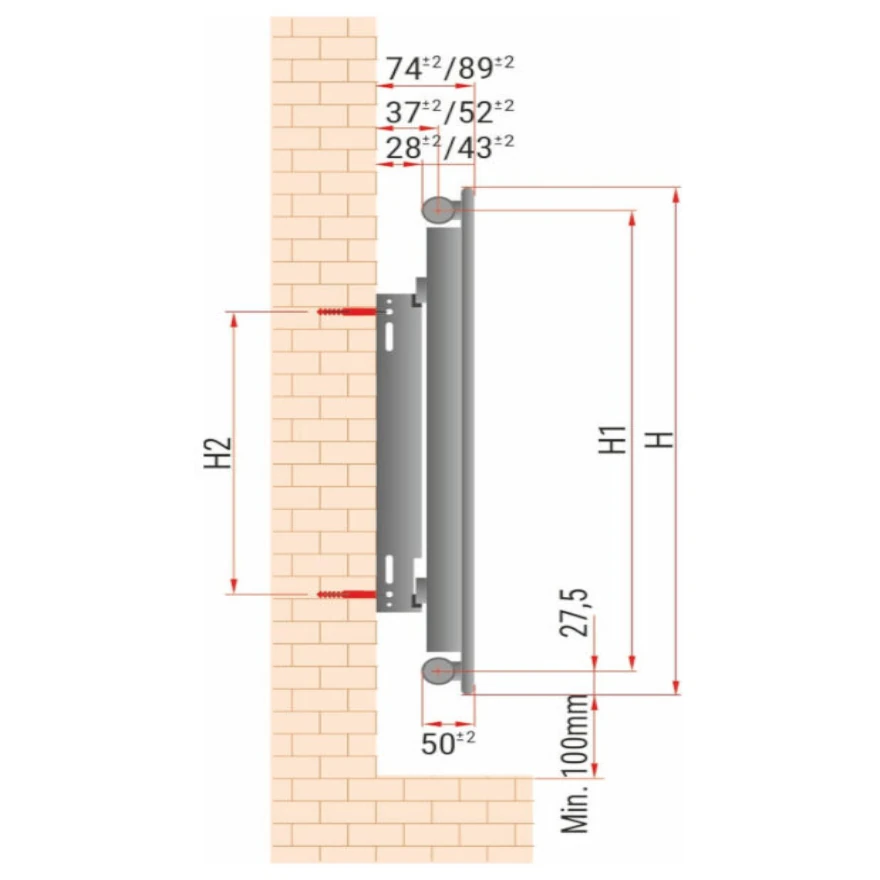

WYSOKOŚĆ GRZEJNIKA TYP V-11
| H [mm] | H1 [mm] | H2 [mm] | H3 [mm] | H4 [mm] |
|---|---|---|---|---|
| 500 | 445 | 233 | 255 | 137,5 |
| 600 | 545 | 333 | 355 | 137,5 |
| 900 | 845 | 633 | 655 | 137,5 |
H – wysokość całkowita
H1 – rozstaw przyłączy
H2 – rozstaw otworów montażowych
H3 – odległość pomiędzy zawieszkami grzejnika
H4 – odległość od krawędzi zawieszki do krawędzi grzejnika (wysokość zawieszki 30mm)

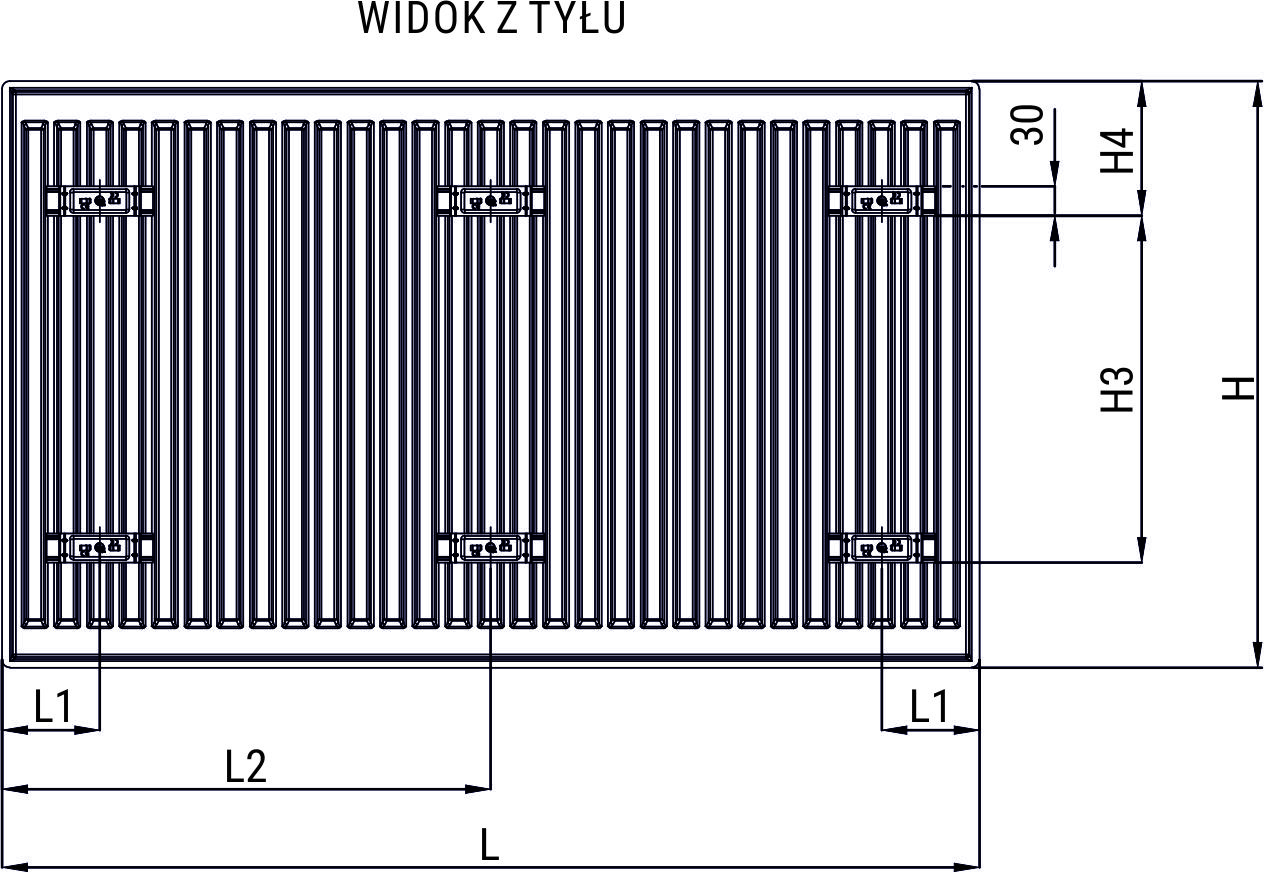

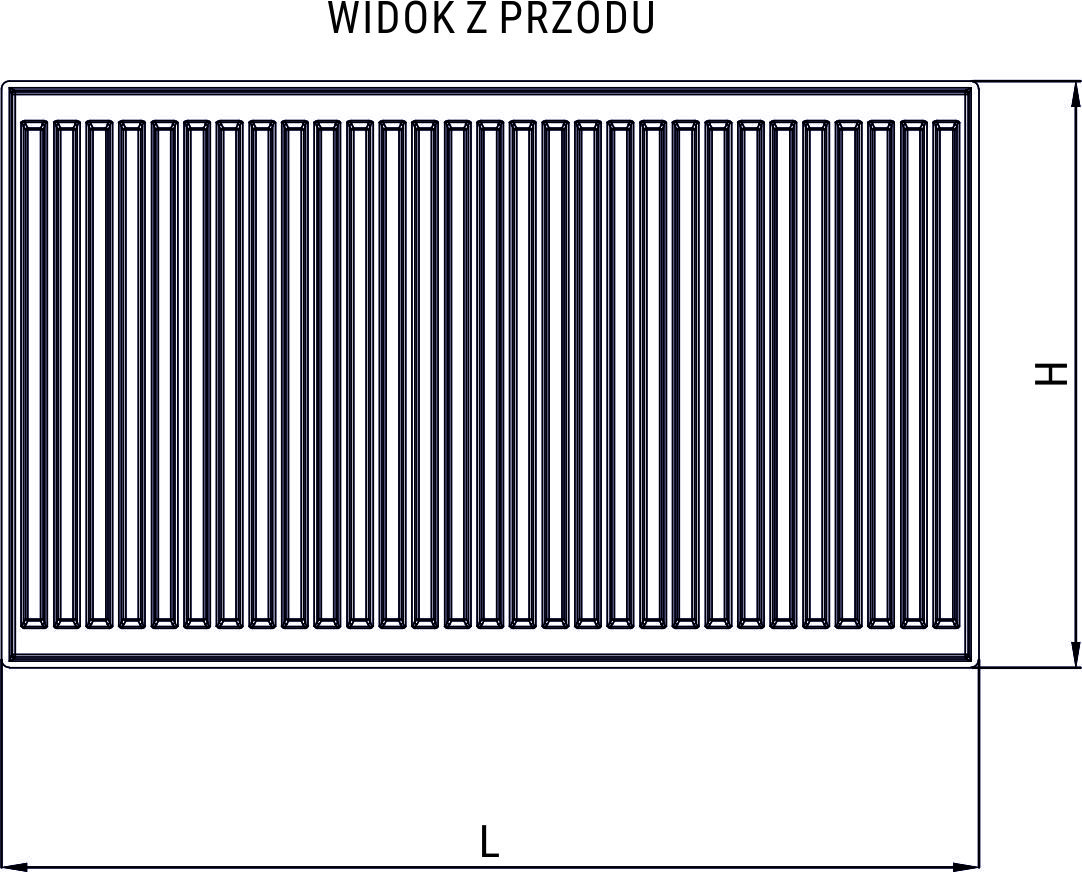

DŁUGOŚĆ GRZEJNIKA TYP V-11
| L [mm] | L1 [mm] | L2 [mm] |
|---|---|---|
| 400-1400 | 117 | - |
| 1600 | 117 | 783 |
| 1800 | 117 | 883 |
| 2000 | 117 | 983 |
L – długość całkowita
L1 – odległość od krawędzi grzejnika do końca zawieszki
L 2– odległość od krawędzi grzejnika do środka zawieszki 2 (tylko dla grzejników L≥1600mm)
Dane techniczne
| Materiał | stal |
| MOC (W) | 1609 |
| Zasilanie | dolne |
| Podłączenie | prawe |
| Kolor | biały Ral 9016 |
| Zastosowanie | pokojowe |
| Wymiar szerokość (mm) | 2000 |
| Wymiar głębokość (mm) | 50 |
| Wymiar wysokość (mm) | 500 |
| Gwarancja Producenta (lat) | 10 |
| Rodzaj powłoki | farba proszkowa |
| Maksymalna temperatura wody (C) | 120 |
| Maksymalne ciśnienie robocze (bar) | 10 |
| Producent | Diamond |
| Kod producenta | VP-11-500X2000 |
Karta katalogowa
