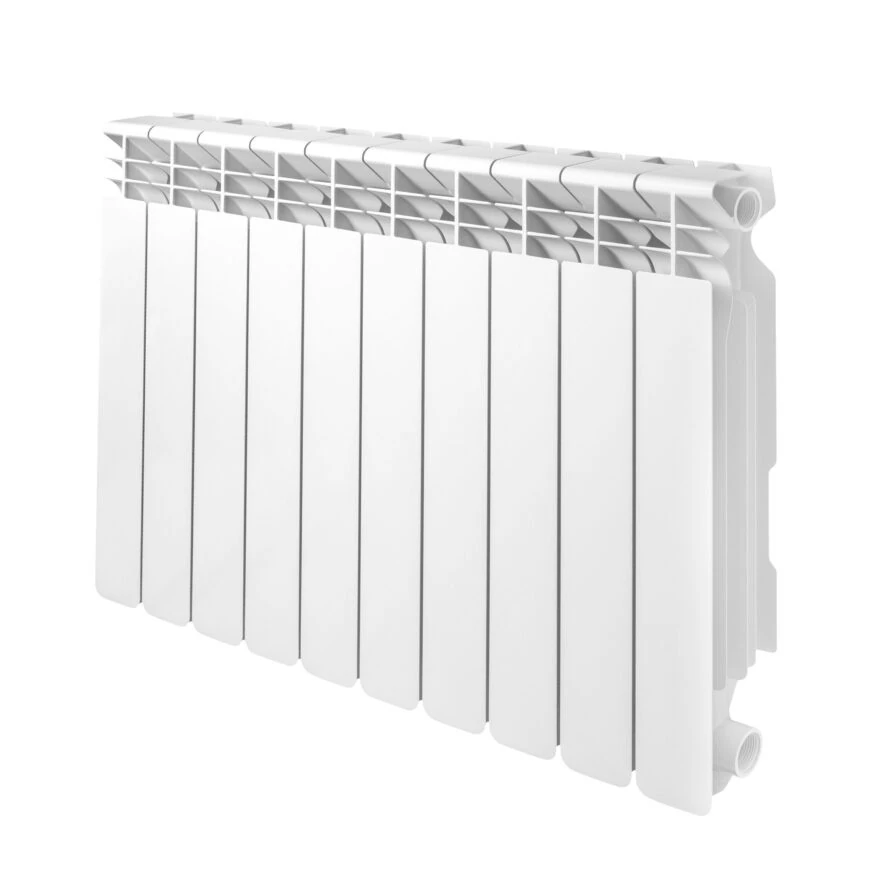

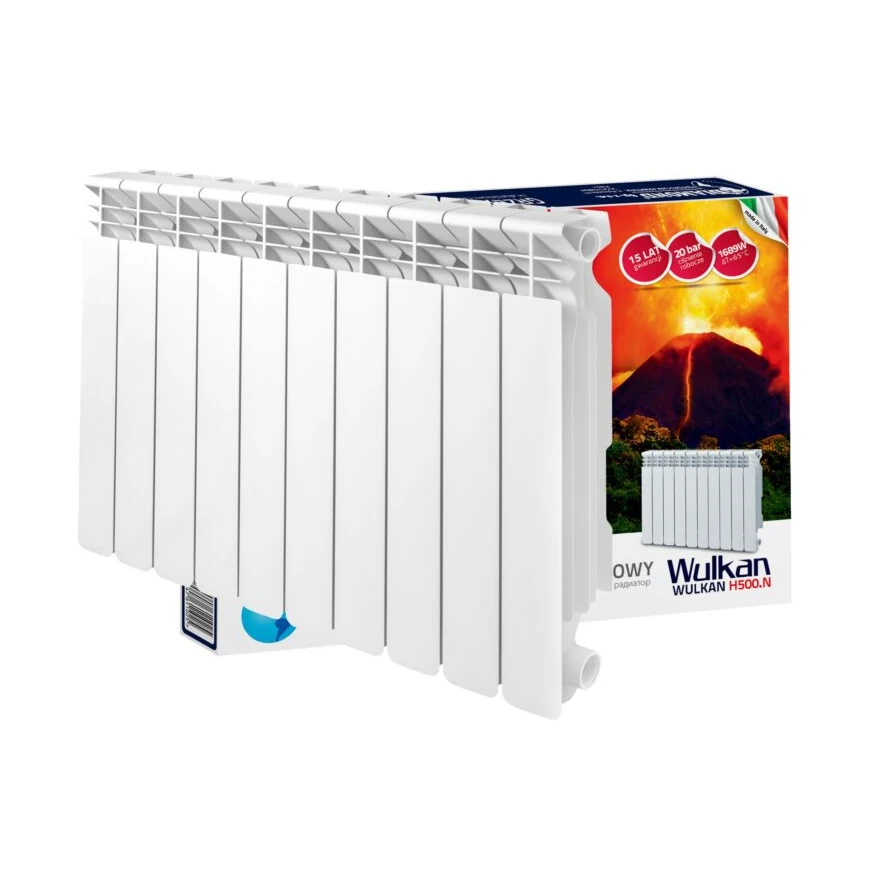

DIAMOND GRZEJNIK ALUMINIOWY WULKAN H-500.N ŻEBERKO
duża ilość
Opis
GRZEJNIK ALUMINIOWY WULKAN H-500.N ŻEBERKO
Sprzedaż możliwa jedynie w komplecie - 10 szt.
Grzejnik Gejzer to grzejnik aluminiowy przeznaczony do domowej instalacji grzewczej o wysokiej wydajności. Charakteryzuje się mniejszą pojemnością wodną i większą powierzchnią grzewczą co zapewnia krótki czas nagrzania. Proces wykończenia polega na pokryciu pierwszą warstwą lakieru w procesie anaforezy a następnie polakierowany metodą elektrostatyczną przy użyciu proszku epoksydowo-poliestrowego (RAL 9016) i wypalony w piecu.
| KOD PRODUKTU | Pojemność wodna [litr] | Moc grzewcza dla Φ(∆T=30°C) [WAT] | Moc grzewcza dla Φ(∆T=50°C) [WAT] | Moc grzewcza dla Φ(∆T=60°C) [WAT] | Km | Współczynnik „n” |
|---|---|---|---|---|---|---|
| GRZ.WULKAN H-500.N.B | 0,33 | 63,5 | 121,2 | 152,6 | 0,85992 | 1,2648 |

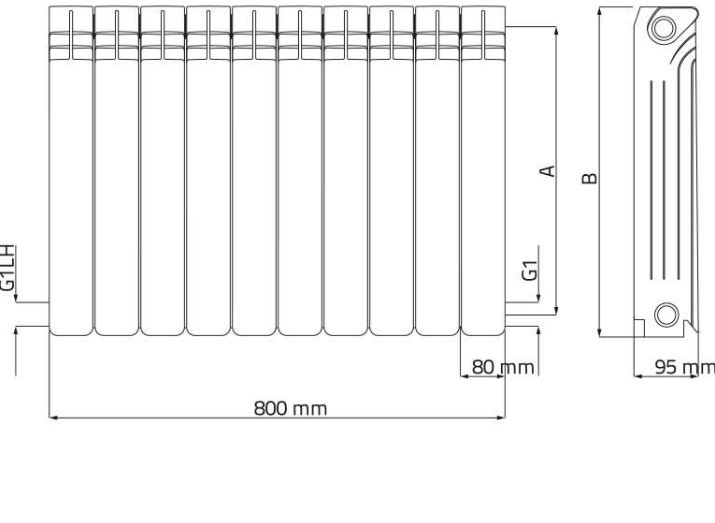

WYSOKOŚĆ B [MM]: 578
ROZSTAW PRZYŁĄCZY A [MM]: 500
POJEMNOŚĆ WODNA [LITR]: 0,33
WAGA [KG]: 1,37

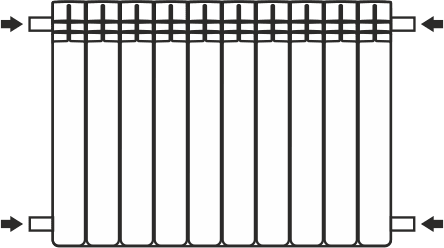

SPOSÓB PODŁĄCZENIA GRZEJNIKA ALUMINIOWEGO:
TABELA DOBORU MOCY GRZEWCZYCH – WULKAN H350.N (dla 1 elementu)
| ΔT (°C) | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 27,5 | 29,3 | 31,1 | 32,9 | 34,8 | 36,6 | 38,5 | 40,4 | 42,3 | 44,20 |
| 30 | 46,2 | 48,5 | 50,2 | 52,2 | 54,2 | 56,3 | 58,4 | 60,4 | 62,5 | 64,6 |
| 40 | 66,8 | 68,9 | 71,1 | 73,2 | 75,4 | 77,5 | 79,8 | 82,0 | 84,3 | 86,5 |
| 50 | 88,8 | 91,1 | 93,4 | 95,7 | 98,0 | 100,3 | 102,6 | 105,0 | 107,3 | 109,7 |
| 60 | 112,1 | 1145 | 116,9 | 119,3 | 121,7 | 124,2 | 126,6 | 129,1 | 131,5 | 134,0 |
| 70 | 136,5 | 139,0 | 141,5 | 144,0 | 146,6 | 149,1 | 151,6 | 154,2 | 156,8 | 159,3 |
TABELA DOBORU MOCY GRZEWCZYCH – WULKAN H500.N (dla 1 elementu)
| ΔT (°C) | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 38,1 | 40,5 | 42,9 | 45,4 | 47,9 | 50, | 53,0 | 55,6 | 58,2 | 60,9 |
| 30 | 63,5 | 66,2 | 68,9 | 71,7 | 74,4 | 77,2 | 80,0 | 82,8 | 85,7 | 88,5 |
| 40 | 91,4 | 94,3 | 97,2 | 100,2 | 103,1 | 106,1 | 109,1 | 112,1 | 115,1 | 118,1 |
| 50 | 121,2 | 124,2 | 127,4 | 130,5 | 133,6 | 136,7 | 139,9 | 143,0 | 146,2 | 149,4 |
| 60 | 152,6 | 155,8 | 159,1 | 162,3 | 165,6 | 168,9 | 172,2 | 175,5 | 178,8 | 182,1 |
| 70 | 185,4 | 188,8 | 192,2 | 195,5 | 198,9 | 202,3 | 205,8 | 209,2 | 212,6 | 216,1 |
TABELA DOBORU MOCY GRZEWCZYCH – WULKAN H800.N (dla 1 elementu)
| ΔT (°C) | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 49,2 | 52,5 | 55,8 | 59,1 | 62,6 | 66,0 | 69,5 | 73,1 | 76,7 | 80,3 |
| 30 | 83,9 | 87,7 | 91,4 | 95,2 | 99,0 | 102,9 | 106,8 | 110,7 | 114,7 | 118,7 |
| 40 | 122,7 | 126,8 | 130,9 | 135,0 | 139,1 | 143,3 | 147,5 | 151,8 | 156,1 | 160,4 |
| 50 | 164,7 | 169,1 | 173,4 | 177,9 | 182,3 | 186,8 | 191,3 | 195,8 | 200,3 | 204,9 |
| 60 | 209,5 | 214,1 | 218,7 | 223,4 | 228,1 | 232,8 | 237,5 | 242,3 | 247,1 | 251,9 |
| 70 | 256,7 | 261,6 | 266,4 | 271,3 | 276,2 | 281,2 | 286,1 | 291,1 | 296,1 | 301,1 |
Średnią różnicę temperatur ΔT określa się ze wzoru:
gdzie
t1 – temperatura wody wlotowej do grzejnika °C
t2 – temperatura wody wylotowej z grzejnika °C
t3 – temperatura powietrza w pomieszczeniu °C
Warunki normalne dla ΔT= 50 °C
t1 = 75 °C; t2 = 65 °C; t3= 20 °C
Przykład odszukania mocy grzejnika w tabeli mocy cieplnych dla warunków inne niż normalne:
Założono:
t1 = 73 °C; t2 = 49 °C; t3 = 22 °C
po podstawieniu do wzoru:
dla wartości ΔT= 39 °C moc cieplna odczytana z tabeli dla grzejnika GEJZER 500 N
(dla 10 elementów) wynosi 847 Wat
Dane techniczne
| Materiał | aluminium |
| Podłączenie | boczne |
| Kolor | biały Ral 9016 |
| Zastosowanie | pokojowe |
| Wymiar głębokość (mm) | 95 |
| Wymiar wysokość (mm) | 578 |
| Gwarancja Producenta (lat) | 15 |
| Rodzaj powłoki | epoksydowo-poliestrowa |
| Waga (kg) | 1,37 |
| Maksymalna temperatura wody (C) | 120 |
| Maksymalne ciśnienie robocze (bar) | 20 |
| Producent | Diamond |
| Kod producenta | GRZ.WULKAN H-500.N. |
| Rozstaw połączeń (mm) | 500 |
Karta katalogowa
