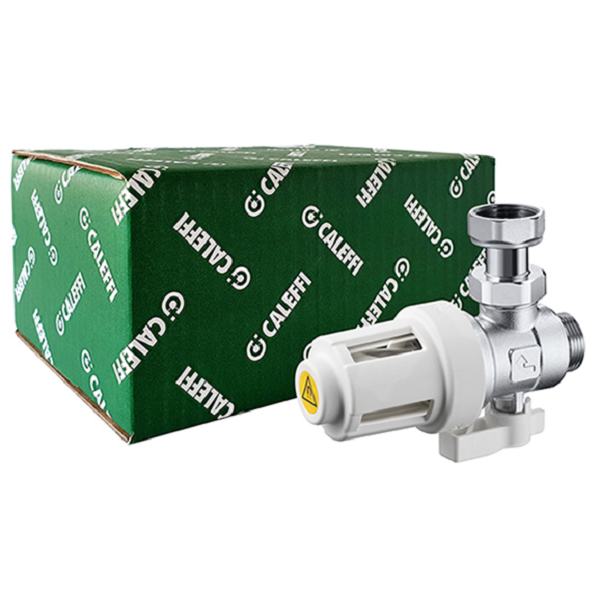

CALEFFI XS 3/4" ZESTAW PODŁĄCZENIOWY DO KOTŁÓW GAZOWYCH Z SEPARATOREM MAGNETYCZNYM (ZESTAW 3 - DO KOTŁA JEDNOFUNKCYJNEGO) 290922

CALEFFI XS 3/4" ZESTAW PODŁĄCZENIOWY DO KOTŁÓW GAZOWYCH Z SEPARATOREM MAGNETYCZNYM (ZESTAW 3) 290922 - do kotła jednofunkcyjnego

W skład zestawu wchodzi:

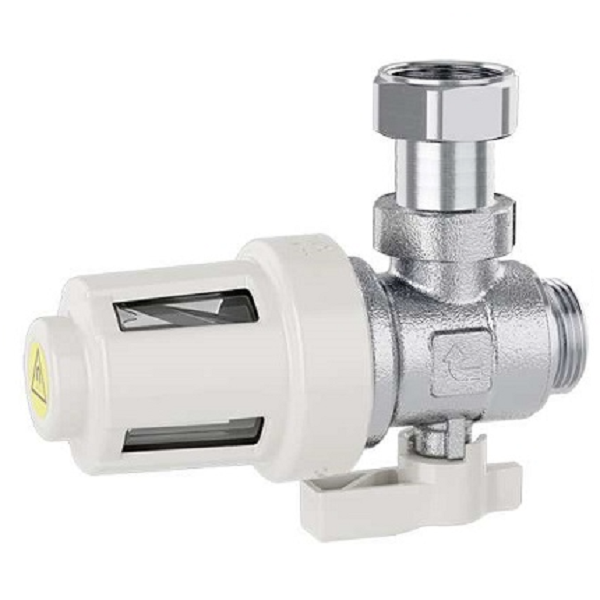

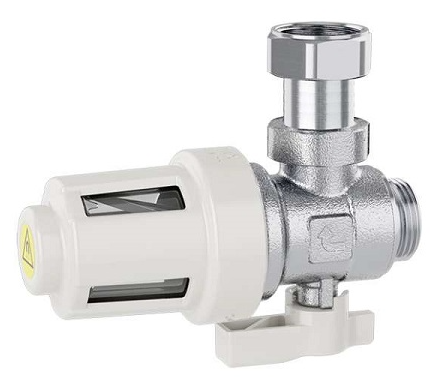

• Caleffi XS ^® - urządzenie filtrujące z magnesem do montażu pod kotłem
• Zawór 3/4”  z wbudowanym  filtrem - zimna woda użytkowa (pokrętło niebieskie)
• Zawór 3/4”  z wbudowanym  filtrem - gaz (pokrętło żółte)
• Zawór 3/4” - ciepła woda użytkowa (pokrętło czerwone)
• Zawór 3/4” - ogrzewanie/zasilanie (pokrętło czerwone)

Separatory zanieczyszczeń

Seria seria 5459

Funkcja

Caleffi XS® urządzenie filtrujące z magnesem dzięki zastosowaniu wkładu filtracyjnego, magnesu neodymowego oraz komory gromadzenia w sposób mechaniczny oddziela zanieczyszczenia znajdujące się w wodzie instalacyjnej. Specjalna konstrukcja pozwala na sprawdzenie stopnia zabrudzenia części filtracyjnej. Niewielkie wymiary urządzenia pozwalają na zastosowanie go dla zabezpieczenia każdego rodzaju kotła.

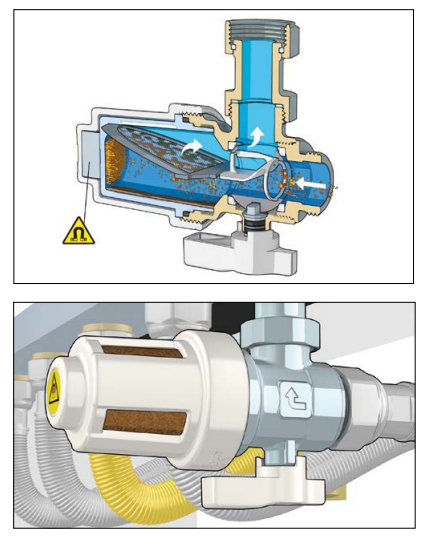

Zasada działania

Zasada działania urządzenia z wkładem magnetycznym opiera się na:

• mechanicznej filtracji dzięki zastosowaniu specjalnego wkładu filtracyjnego

• oddzieleniu cząstek ferromagnetycznych dzięki zastosowaniu magnesu neodymowego

• separacji większych zanieczyszczeń dzięki zastosowaniu komory o dużej pojemności

Dzięki specjalnej konstrukcji wewnętrznej zanieczyszczenia są wytrącane z wody i gromadzone w komorze. Magnes umieszczony na drodze przepływającej wody skutecznie oddziela cząstki ferromagnetyczne. Element filtrujący o średnicy oczka siatki 800 μm zatrzymuje pozostałe zanieczyszczenia. Specjalna konstrukcja pozwala na sprawdzenie stopnia zabrudzenia części filtracyjnej. Dzięki takiemu rozwiązaniu czyszczenie można przeprowadzić w sytuacji kiedy jest to konieczne. Po zamknięciu zaworu kulowego z części filtracyjnej można usunąć zanieczyszczenia w niej zgromadzone.

Szczegóły konstrukcyjne

Estetyka

Dzięki zastosowaniu elementów chromowanych oraz elementów z białego tworzywa sztucznego urządzenie może być zamontowane w miejscach codziennego użytku. Kompaktowe wymiary urządzenia pozwalają na zastosowanie go dla zabezpieczenia każdego rodzaju kotła w nowych jak również modernizowanych instalacjach.

Magnes neodymowy

Magnes neodymowy jest umieszczony tak, aby separować cząsteczki ferromagnetyczne z przepływającego medium. Magnes nie ma bezpośredniego kontaktu z czynnikiem w instalacji, co upraszcza operacje czyszczenia.

Instalacja

Urządzenie może być montowane tylko w pozycji poziomej. Dołączona złączka z ruchomą nakrętką ułatwia podłączenie urządzenia do kotła na przykład za pomocą przewodów elastycznych.

Obsługa

Konserwacja

Specjalna konstrukcja pozwala w prosty sposób na sprawdzenie stanu zabrudzenia urządzenia. Po zamknięciu zaworu kulowego można odłączyć część odpowiedzialną za gromadzenie zanieczyszczeń i wyczyścić ją. Czyszczenie może być przeprowadzone pod bieżącą wodą.

Aplikacja dodatków chemicznych do instalacji zestaw F0001037 (dodatkowa opcja)

Po zastosowaniu odpowiedniej złączki urządzenie może stanowić miejsce dozowania środków chemicznych przeznaczonych do czyszczenia i ochrony instalacji

Płukanie instalacji

Urządzenie może być wykorzystane podczas płukania instalacji przy zastosowaniu dodatkowej złączki umożliwiającej podłączenia węża.

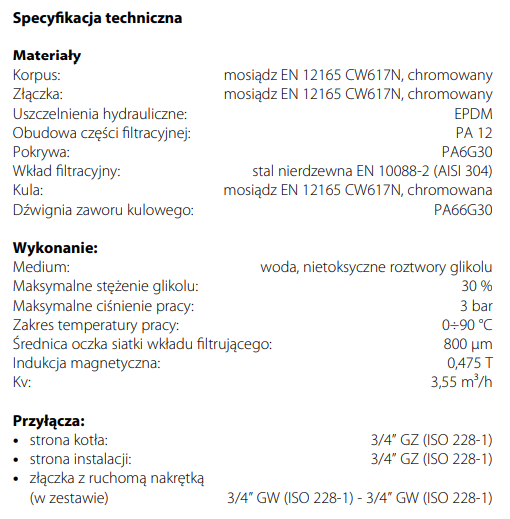

Dane techniczne

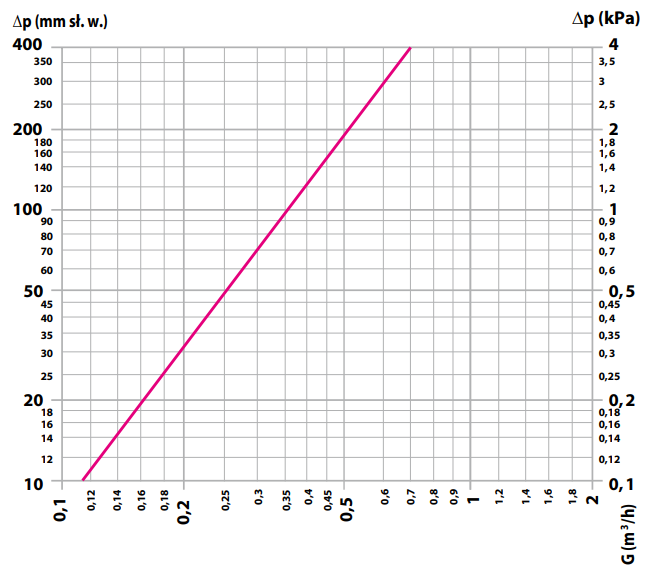

Charakterystyka hydrauliczna

Gabaryty
