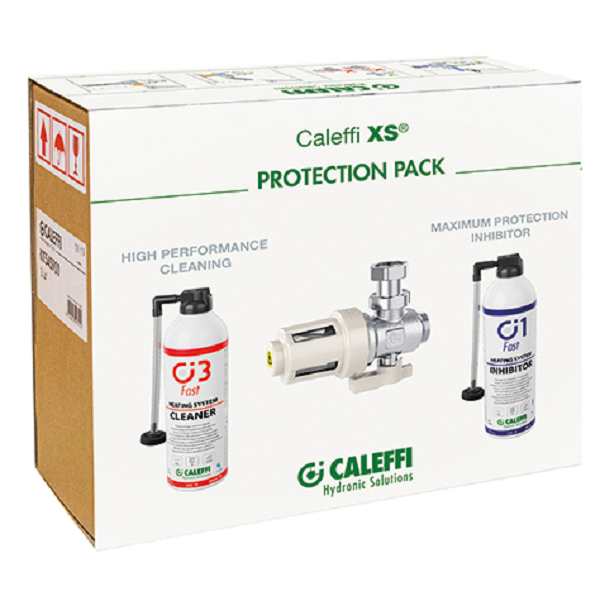

CALEFFI XS 3/4" ZESTAW DO CAŁKOWITEJ OCHRONY (separator magnetyczny, cleaner, inhibitor)

Separatory zanieczyszczeń

Seria seria 5459

Funkcja

Caleffi XS® urządzenie filtrujące z magnesem dzięki zastosowaniu wkładu filtracyjnego, magnesu neodymowego oraz komory gromadzenia w sposób mechaniczny oddziela zanieczyszczenia znajdujące się w wodzie instalacyjnej. Specjalna konstrukcja pozwala na sprawdzenie stopnia zabrudzenia części filtracyjnej. Niewielkie wymiary urządzenia pozwalają na zastosowanie go dla zabezpieczenia każdego rodzaju kotła.

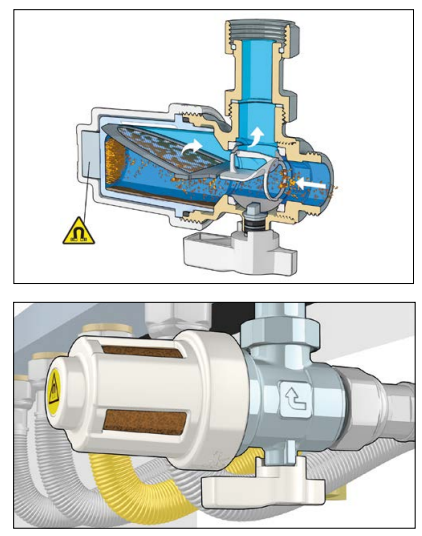

Zasada działania

Zasada działania urządzenia z wkładem magnetycznym opiera się na:

• mechanicznej filtracji dzięki zastosowaniu specjalnego wkładu filtracyjnego

• oddzieleniu cząstek ferromagnetycznych dzięki zastosowaniu magnesu neodymowego

• separacji większych zanieczyszczeń dzięki zastosowaniu komory o dużej pojemności

Dzięki specjalnej konstrukcji wewnętrznej zanieczyszczenia są wytrącane z wody i gromadzone w komorze. Magnes umieszczony na drodze przepływającej wody skutecznie oddziela cząstki ferromagnetyczne. Element filtrujący o średnicy oczka siatki 800 μm zatrzymuje pozostałe zanieczyszczenia. Specjalna konstrukcja pozwala na sprawdzenie stopnia zabrudzenia części filtracyjnej. Dzięki takiemu rozwiązaniu czyszczenie można przeprowadzić w sytuacji kiedy jest to konieczne. Po zamknięciu zaworu kulowego z części filtracyjnej można usunąć zanieczyszczenia w niej zgromadzone.

Szczegóły konstrukcyjne

Estetyka

Dzięki zastosowaniu elementów chromowanych oraz elementów z białego tworzywa sztucznego urządzenie może być zamontowane w miejscach codziennego użytku. Kompaktowe wymiary urządzenia pozwalają na zastosowanie go dla zabezpieczenia każdego rodzaju kotła w nowych jak również modernizowanych instalacjach.

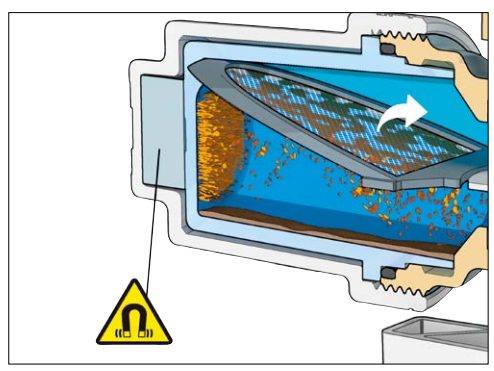

Magnes neodymowy

Magnes neodymowy jest umieszczony tak, aby separować cząsteczki ferromagnetyczne z przepływającego medium. Magnes nie ma bezpośredniego kontaktu z czynnikiem w instalacji, co upraszcza operacje czyszczenia.

Instalacja

Urządzenie może być montowane tylko w pozycji poziomej. Dołączona złączka z ruchomą nakrętką ułatwia podłączenie urządzenia do kotła na przykład za pomocą przewodów elastycznych.

Obsługa

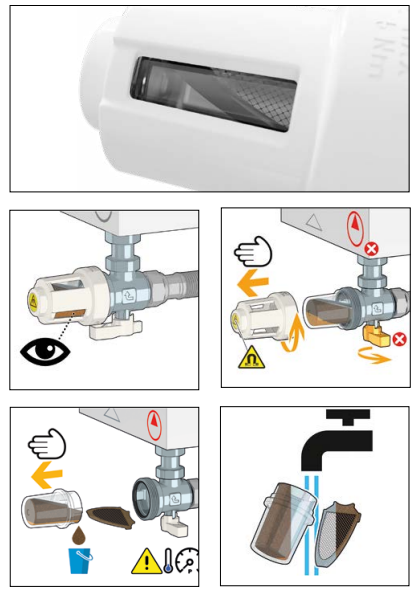

Konserwacja

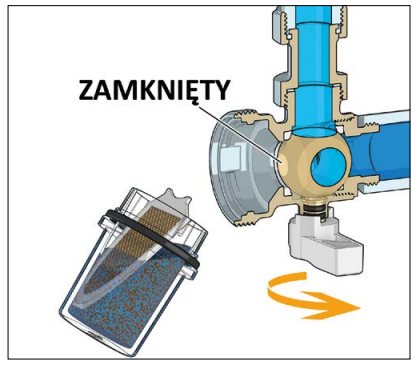

Specjalna konstrukcja pozwala w prosty sposób na sprawdzenie stanu zabrudzenia urządzenia. Po zamknięciu zaworu kulowego można odłączyć część odpowiedzialną za gromadzenie zanieczyszczeń i wyczyścić ją. Czyszczenie może być przeprowadzone pod bieżącą wodą.

Aplikacja dodatków chemicznych do instalacji zestaw F0001037 (dodatkowa opcja)

Po zastosowaniu odpowiedniej złączki urządzenie może stanowić miejsce dozowania środków chemicznych przeznaczonych do czyszczenia i ochrony instalacji

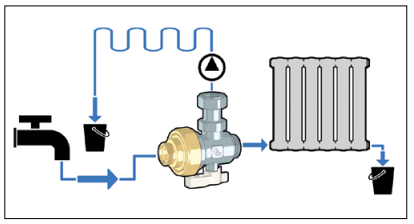

Płukanie instalacji

Urządzenie może być wykorzystane podczas płukania instalacji przy zastosowaniu dodatkowej złączki umożliwiającej podłączenia węża.

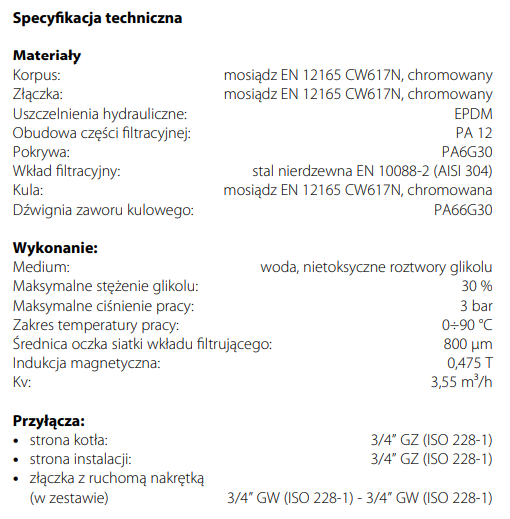

Dane techniczne

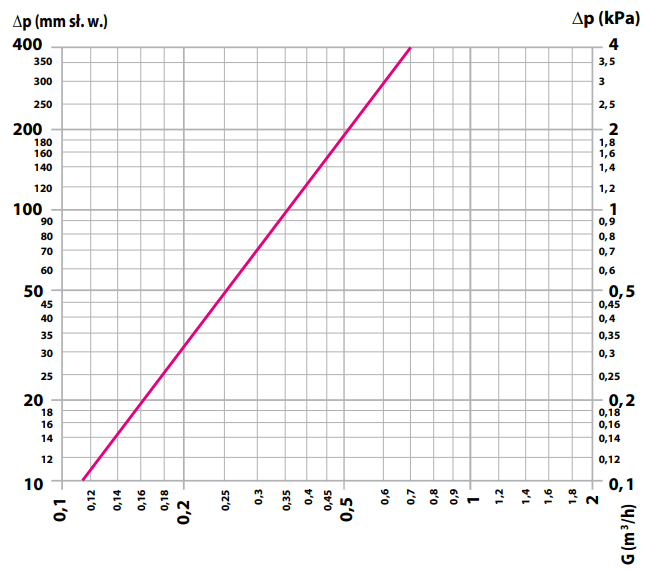

Charakterystyka hydrauliczna

Gabaryty

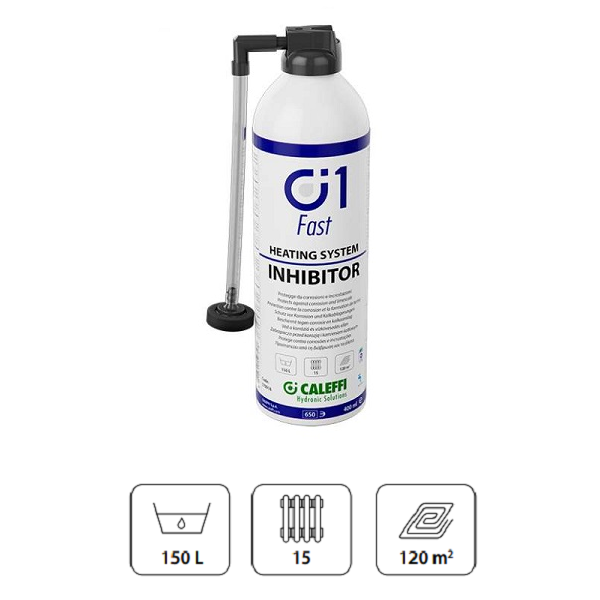

CALEFFI C1 FAST INHIBITOR KOROZJI 400ML SPRAY (150 litrów wody instalacyjnej, około 15 grzejników lub 120m2 podłogówki)

C1 INHIBITOR / C1 FAST INHIBITOR

Pozwalają na ochronę nowych oraz istniejących instalacji przed korozją oraz kamieniem. Przewidziane do stosowania w instalacjach wysoko i niskotemperaturowych. W instalacjach niskotemperaturowych zaleca się stosowanie wraz ze środkiem C7 BIOCIDE. Zalecamy wcześniejsze zastosowanie środka C3 CLEANER lub C3 FAST CLEANER. Zgodne z UNI8065 wytycznymi (wytyczne włoskie) i z VDI 2035 (wytyczne niemieckie) dotyczące inhibitorów chemicznych

Właściwości

Formuła środka jest neutralna, nieagresywna, nie zawiera substancji toksycznych, klasyfikowane są jako “nie niebezpieczne”.

Nie zawiera fosforanów (które mogą powodować zablokowanie łożysk w pompach bezdławnicowych), boranów (karcynogenów), azotanów i EDTA (mogących powowodować zanieczyszczenie środowiska).

Dozowanie

Cała zawartość butelki, lub też pojemnika ciśnieniowego jest wystarczająca dla 150 litrów wody instalacyjnej (około 15 grzejników lub 120 m2 ogrzewania podłogowego). W przypadku wody zmiękczonej należy zastosować podwójną dawkę preparatu. Nie stwierdzono negatywnego wpływu na instalację w przypadku zastosowania zbyt dużej dawki preparatu. W przypadku zastosowania zbyt małej ilości, preparat może być nieskuteczny.

CALEFFI C3 CLEANER DO INSTALACJI C.O. 400ML SPRAY (150 litrów wody instalacyjnej, około 15 grzejników lub 120m2 podłogówki)

C3 CLEANER / C3 FAST CLEANER

W istniejących instalacjach usuwają zgromadzone zanieczyszczenia, kamień kotłowy. W nowych instalacjach stosowany jest podczas pierwszego uruchomienia. Przewidziane do instalacji wysoko i niskotemperaturowych wyposażonych w grzejniki lub ogrzewanie płaszczyznowe. Przeznaczone do stosowania podczas normalnej pracy instalacji, jak również z urządzeniami do czyszczenia instalacji. Pozwalają na zatrzymanie w medium zanieczyszczeń, które mogą być usunięte przy pomocy filtra lub separatora zanieczyszczeń. W przypadku C3 CLEANER zalecane jest stosowanie wraz z separatorami zanieczyszczeń DIRTMAG®, natomiast w przypadku C3 FAST CLEANER z urządzeniem filtrującym z magnesem Caleffi XS®, aby uzyskać najlepsze efekty usuwania zanieczyszczeń. Zastosowanie tych środków nie wymaga opróżniania instalacji. Mogą być stosowane wraz z środkiem przeznaczonym do ochrony instalacji C1 INHIBITOR lub C1 FAST INHIBITOR, a także z pozostałymi środkami chemicznymi do ochrony instalacji, znajdującymi się w ofercie firmy Caleffi.

Właściwości

Formuła środków jest neutralna, nieagresywna, nie zawiera substancji toksycznych, klasyfikowane są jako “nie niebezpieczne”. Produkt nie pieni się podczas użytkowania. Środki są bezpieczne dla materiałów, z których wykonana jest instalacja

Dozowanie

Cała zawartość butelki lub też pojemnika ciśnieniowego jest wystarczająca dla 150 litrów wody instalacyjnej (około 15 grzejników lub 120m2 ogrzewania podłogowego). Nie stwierdzono negatywnego wpływu na instalację w przypadku zastosowania zbyt dużej dawki preparatu. Temperatura czynnika ma wpływ na długość czyszczenia. Czas trwania czyszczenia:

• min. 1 godzina w przypadku wody o temperaturze (T > 50 °C)

• min. 4 godziny w przypadku wody o temperaturze (30 °C < T < 40 °C)

• około 1 tydzień w przypadku wody zimnej
