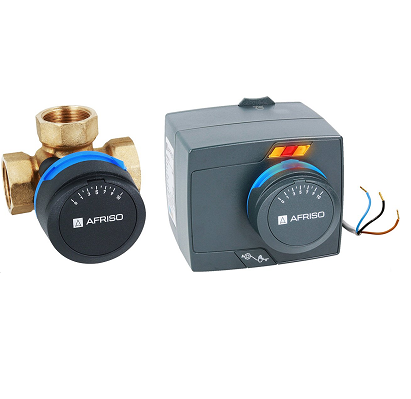

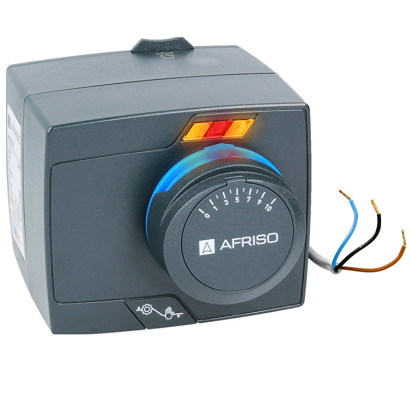

AFRISO ZESTAW - ZAWÓR 3-DR ARV 385 PROCLICK + SIŁOWNIK ARM 343 (3-pkt; DN32; 230 V AC; Rp5/4"; Kvs 16) 13 385 44
na wyczerpaniu
Opis
AFRISO ZESTAW - ZAWÓR 3-DR ARV 385 PROCLICK + SIŁOWNIK ARM 343 (3-pkt; DN32; 230 V AC; Rp5/4"; Kvs 16) 1338544
Zawory 3-drogowe stosowane są zwykle jako zawory mieszające, gdzie wymaganą temperaturę uzyskuje się poprzez zmieszanie w odpowiedniej proporcji gorącej wody z kotła z chłodną wodą z powrotu. Zawory 3-drogowe można też stosować jako zawory rozdzielające lub przełączające, gdy wymagany jest rozdział strumienia wody z kotła na dwa obwody, np. do instalacji grzewczej oraz zasobnika c.w.u.. Nowe zawory 3-drogowe ARV sprawdzają się jeszcze lepiej w takim zastosowaniu, dzięki ulepszonej budowie wewnętrznej. Poprawiona konstrukcja pozwala na osiągnięcie zdecydowanie mniejszego przecieku wewnętrznego, przy zachowaniu niskiego wymaganego momentu obrotowego.

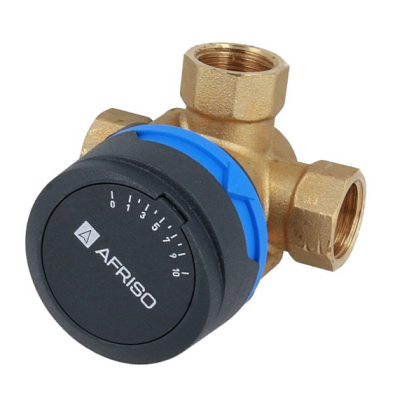

Nowe 3-drogowe obrotowe zawory mieszające ARV z gwintem wewnętrznym wykonane są z mosiądzu. Przyłącza mają formę ośmiokąta, co zdecydowanie ułatwia montaż kluczem hydraulicznym. Zawory wyposażone są w pokrętła do regulacji ręcznej i ograniczniki kąta obrotu ułatwiające odpowiednią nastawę. Czytelna skala znajdująca się na pokrywce pokrętła umożliwia precyzyjne określenie stopnia otwarcia zaworu. Na jednej stronie zadrukowana jest podziałką „od 0 do 10”, zaś na drugiej stronie znajduje się podziałka „od 10 do 0”. Umożliwia to pracę zaworu w różnych pozycjach montażowych. Pogrubiony fragment obwodu pokrętła odzwierciedla położenie zawieradła wewnątrz zaworu. Pokrętło wykonane jest z antypoślizgowego materiału. Do połączenia nowych zaworów ARV z nowymi siłownikami ARM służą elementy wykonane z wytrzymałego tworzywa sztucznego znajdujące się pod pokrętłem. Dzięki nim siłowniki montowane są w systemie ProClick, bez użycia narzędzi. Zawory ARV wymagają użycia niskiego momentu do ich obracania.
- DN: 32
- Kvs: 16 m³/h
- przyłącze: Rp1¼''
- maksymalna temperatura: 110°C
- maksymalne ciśnienie: 10 bar
- materiał korpusu: mosiądz
Zastosowanie
Zawory 3-drogowe stosowane są zwykle jako zawory mieszające, gdzie wymaganą temperaturę uzyskuje się poprzez zmieszanie w odpowiedniej proporcji gorącej wody z kotła, z chłodną wodą z powrotu instalacji. Zawory 3-drogowe można też stosować jako zawory rozdzielające lub przełączające, gdy wymagany jest rozdział strumienia wody z kotła na dwa obiegi instalacji. Zawory obrotowe mogą być też używane w instalacjach chłodzących oraz ciepłej wody użytkowej.

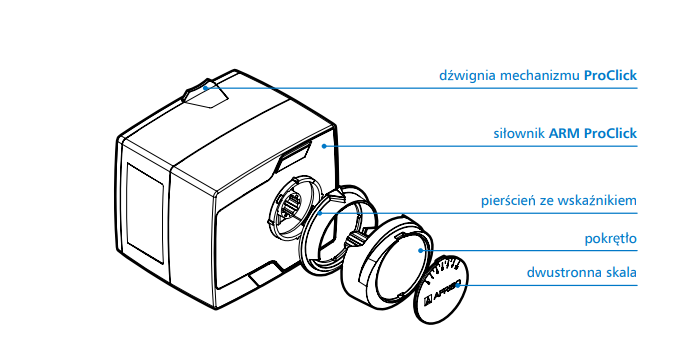

Elementy składowe zaworu

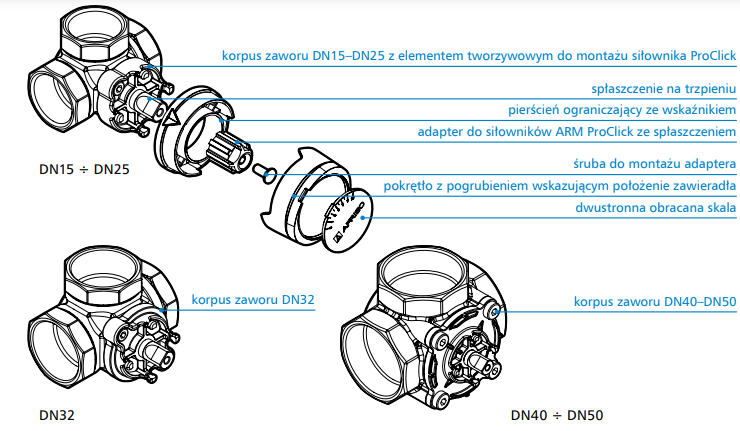

3-drogowe obrotowe zawory mieszające ARV ProClick wykonane są z mosiądzu. Przyłącza w wersji z gwintem wewnętrznym mają formę ośmiokąta. Zawory wyposażone są w pokrętła do regulacji ręcznej i ograniczniki kąta obrotu. Obrotowa skala na jednej stronie zadrukowana jest podziałką „od 0 do 10”, zaś na drugiej stronie znajduje się podziałka „od 10 do 0”. Umożliwia to pracę zaworu w różnych pozycjach montażowych. Pogrubiony fragment obwodu pokrętła odzwierciedla położenie zawieradła wewnątrz zaworu. Pokrętło wykonane jest z antypoślizgowego materiału. Do połączenia zaworów ARV ProClick z siłownikami ARM służą elementy wykonane z wytrzymałego tworzywa sztucznego znajdujące się pod pokrętłem. Dzięki nim siłowniki ARM ProClick montowane są bez użycia narzędzi. Zawory ARV ProClick wymagają użycia niskiego momentu do ich obracania.

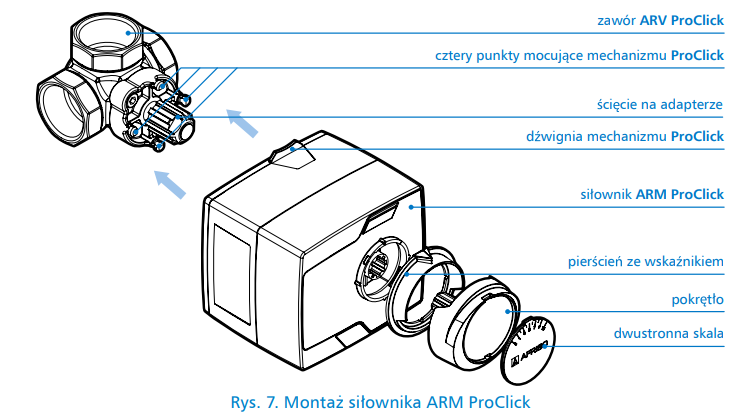

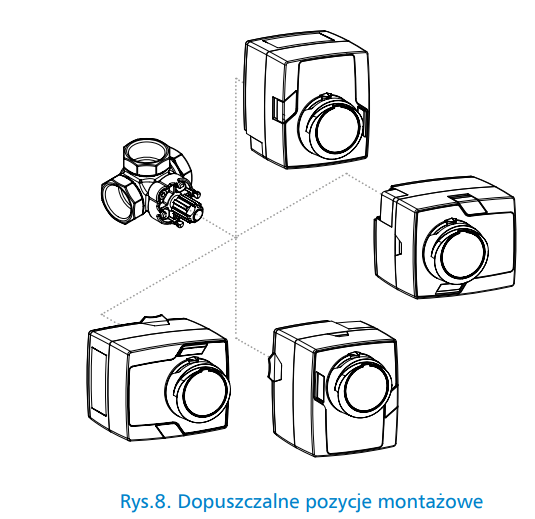

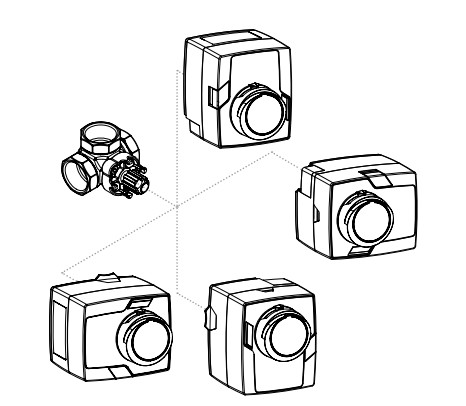

Montaż

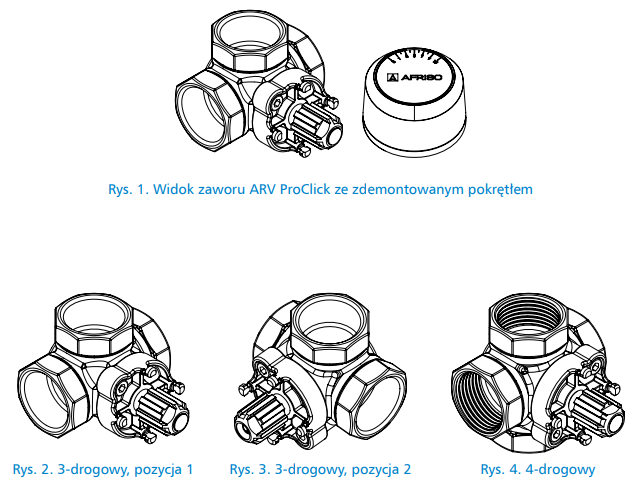

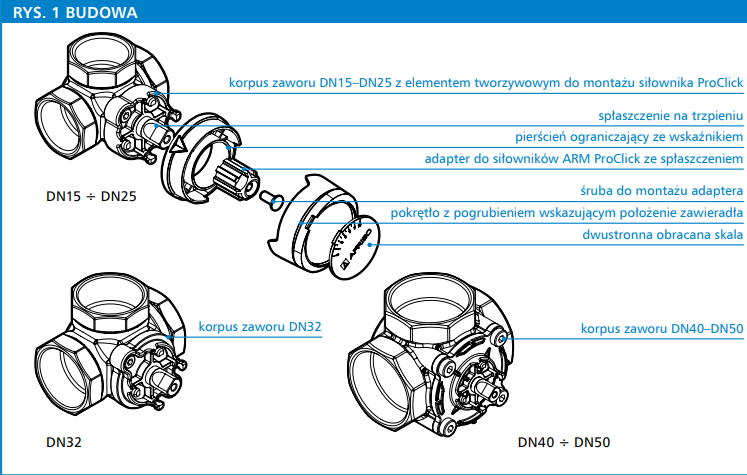

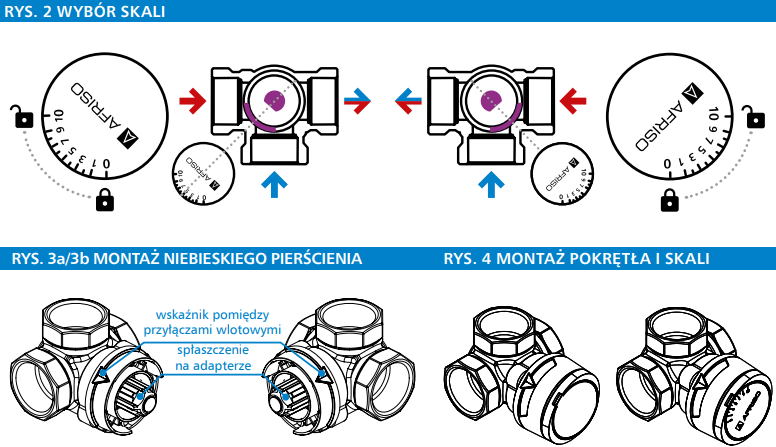

Uwaga! Spłaszczenie na trzpieniu zaworu ARV ProClick i adapterze, który zamontowany jest na nim (rys. 1) wskazuje środek zawieradła wewnątrz zaworu (rys. 2). Zawór mieszający ARV ProClick dostarczany jest z zamontowanym plastikowym pokrętłem, wraz z pierścieniem ograniczającym i skalą. Aby nie uszkodzić elementów plastikowych, zalecamy przed rozpoczęciem montażu zaworu w instalacji zdjąć pokrywkę ze skalą, a następnie ściągnąć z zaworu pokrętło oraz niebieski pierścień ograniczający ze wskaźnikiem. Elementy te montowane są na zatrzask. W razie problemów ze ściągnięciem pokrętła, można je delikatnie podważyć śrubokrętem płaskim. Zamontować zawór w instalacji. Po zakończeniu wszystkich prac monterskich w pobliżu zaworu, można przystąpić do ustawienia zaworu i wyposażenia go w elementy plastikowe. W tym celu należy: 1. Ustalić zakres pracy zawieradła i kierunek zamykania zaworu mieszającego (rys. 2). Najpierw należy ustalić wlot wody gorącej oraz wlot wody zimnej zamontowanego w konkretnej instalacji grzewczej zaworu. Zawieradło zaworu powinno się poruszać w zakresie 90° pomiędzy wlotem wody gorącej, a wlotem wody zimnej. Następnie ustawić zawieradło dokładnie pośrodku, pomiędzy wlotem wody gorącej i wlotem wody zimnej (rys. 2). Warto też na tym etapie określić kierunek zamykania zaworu (zamykanie dopływu wody gorącej) i otwierania zaworu (otwieranie dopływu wody gorącej). 2. Wybrać odpowiednią stronę skali. Do zaworu ARV ProClick dołączono obrotową skalę, zadrukowaną dwustronnie: „od 0 do 10” oraz „od 10 do 0”. Należy ją „przyłożyć” do zaworu i wybrać tę skalę, w której „0” będzie się pokrywało z wlotem wody zimnej, a jednocześnie „10” będzie się pokrywało z wlotem wody gorącej tak, jak to pokazano na rys. 2. Do wyboru skali, można się też posłużyć inną, prostą regułą: - jeżeli zamykanie zaworu będzie się odbywało w prawo (zgodnie z ruchem wskazówek zegara), wybieramy skalę „od 0 do 10”, - jeżeli zamykanie zaworu będzie się odbywało w lewo (odwrotnie do ruchu wskazówek zegara), wybieramy skalę „od 10 do 0”. 3. Na ustawiony według punktu 1. zawór nałożyć i zatrzasnąć niebieski pierścień ograniczający, ze wskaźnikiem skierowanym na środek zawieradła (rys. 3a / 3b), czyli zgodnie z kierunkiem spłaszczenia na trzpieniu zaworu i adapterze. Wskaźnik powinien znaleźć się pomiędzy przyłączami wlotowymi zaworu. 4. Na adapter zaworu nałożyć pokrętło, które pasuje wyłączenie w jednej pozycji (rys. 4). 5. Na pokrętło nałożyć pokrywkę z wybraną skalą (rys. 4). Aby włożyć pokrywkę, należy mniejszy ząbek umieścić w otworze w pokrętle, a następnie docisnąć w dół i zatrzasnąć. 6. Sprawdzić poprawność działania zaworu.

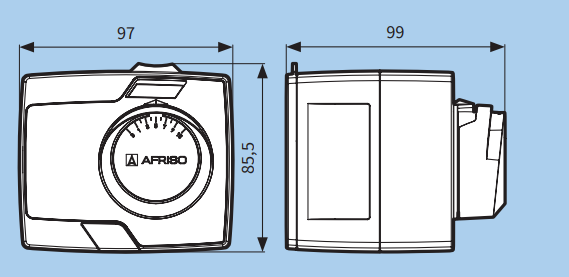

Parametry

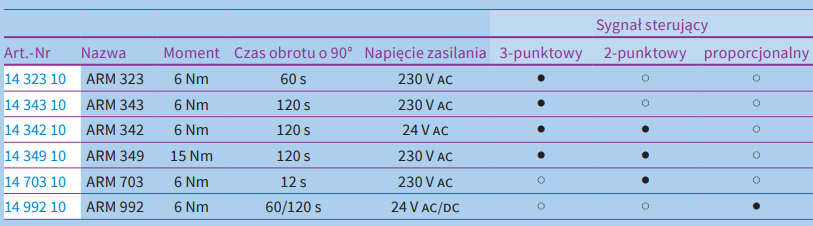

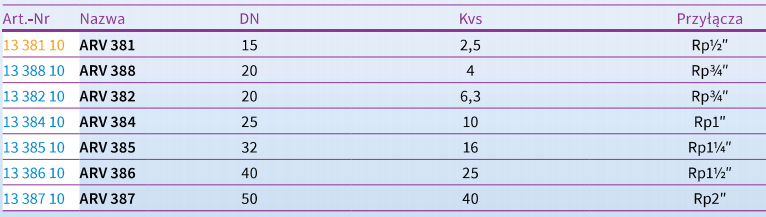

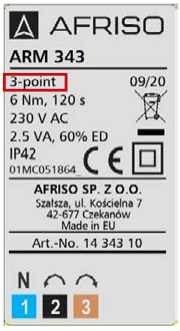

Typoszereg

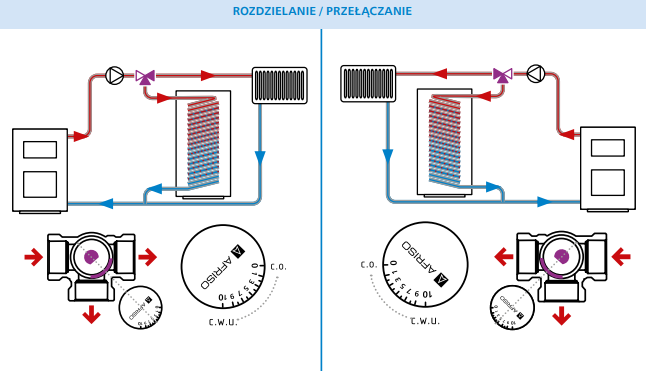

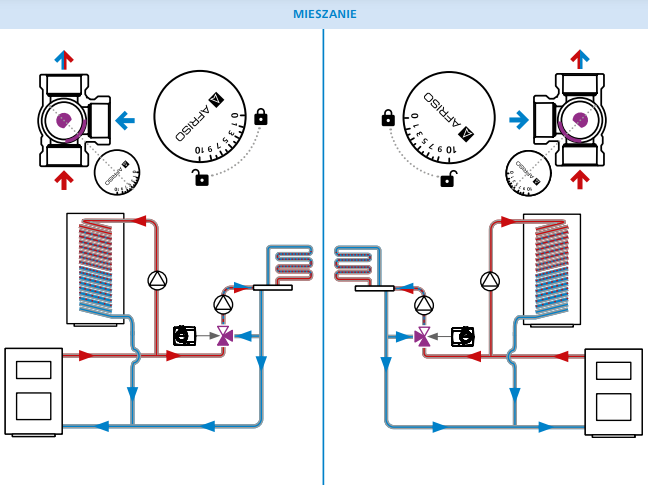

Przykładowe schematy aplikacyjne
Dopuszczenia i certyfikaty
3-drogowe obrotowe zawory mieszające ARV ProClick podlegają dyrektywie ciśnieniowej 2014/68/UE i zgodnie z art. 4.3 (uznana praktyka inżynierska) nie są znakowane znakiem CE. Produkty zostały oznakowane znakiem budowlanym B, w myśl krajowych przepisów. Posiadają atest higieniczny wydany przez NIZP-PZH.

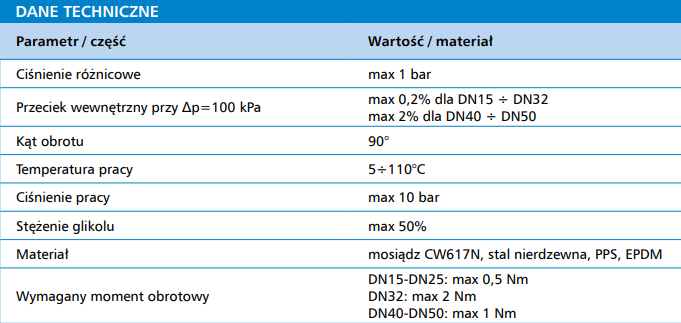

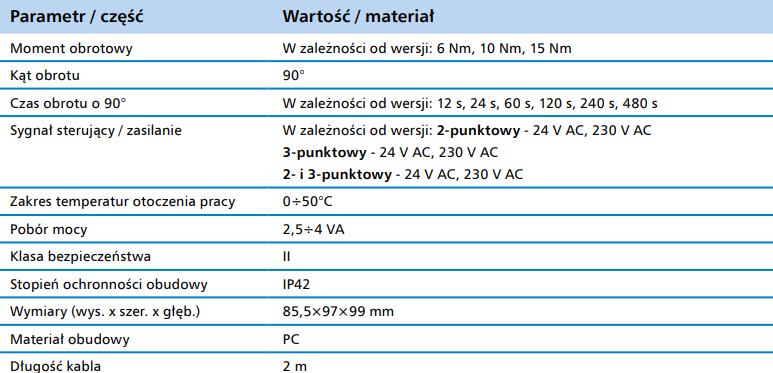

Dane techniczne
| Typ zaworu | zawór 3-dr mieszająco, rozdzielający |
| Z napędem (siłownikiem) | tak |
| Materiał korpusu | mosiądz |
| Rozmiar przyłączy (cal) | 1¼" GW |
| Średnica nominalna DN (mm) | 32 |
| Kvs (m3/h) | 16 |
| Maksymalna temperatura pracy (C) | 110 |
| Maksymalne ciśnienie pracy (bar) | 10 Bar |
| Kod producenta | 13 385 44 |
| Producent | AFRISO |
ARV 3-dr zawory obrotowe - instrukcja montażu
