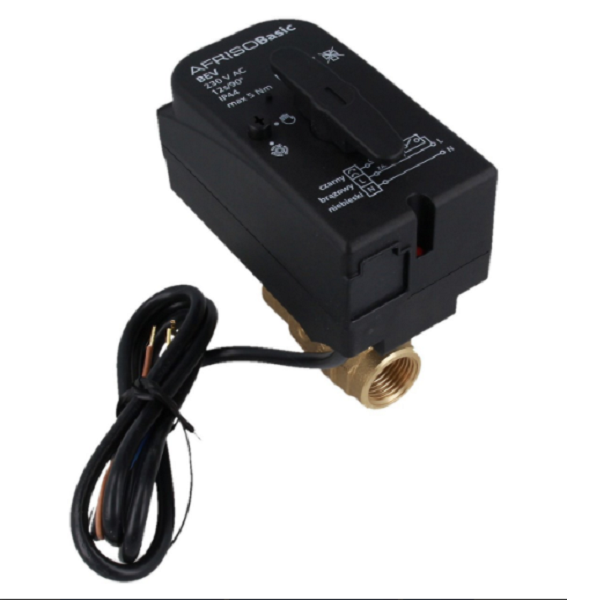

AFRISO ZAWÓR 2DR KULOWY Z SIŁOWNIKIEM BEV 211 DN15 GW 1/2" KVS 20 m3/h 230 V 90 211 00

AFRISO ZAWÓR 2DR KULOWY Z SIŁOWNIKIEM BEV DN15 GW 1/2" KVS 20 m3/h 230 V 90 211 00

Zawory kulowe BEV zasilane napięciem 230 V AC są normalnie zamknięte, natomiast zawory zasilane napięciem 24 V AC są normalnie otwarte. W momencie kiedy napięcie będzie podawane wyłącznie na przewód brązowy, zawór pozostanie w pozycji normalnej. Po podaniu napięcia na przewód brązowy oraz czarny, zawór przełączy się do pozycji przeciwnej. Po zdjęciu napięcia z przewodu czarnego, zawór powróci do pozycji początkowej. Aktualną pozycję zaworu określa pozycja pokrętła na siłowniku. W przypadku awarii zasilania kula zaworu pozostanie w ostatniej pozycji. W celu ręcznej obsługi zaworu należy przytrzymać lub wcisnąć i przekręcić sprzęgło w pozycję „ręczną” na siłowniku. Po przywróceniu zasilania, należy zwolnić sprzęgło.

Zastosowanie

2-drogowe zawory kulowe BEV przeznaczone są do instalacji wodnych centralnego ogrzewania lub klimatyzacyjnych jako elementy odcinające. Zawory kulowe sterowane są sygnałem SPST (2-punktowym) i mogą być uruchamiane z dowolnego termostatu lub przełącznika. Składają sie z dwóch głównych elementów – zaworu kulowego oraz zamontowanego na nim siłownika elektrycznego. Mogą być także stosowane w instalacjach wody przeznaczonej do spożycia jako zawory odcinające.

Zakres dostawy

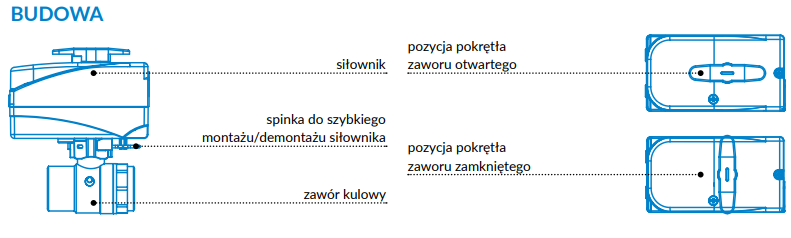

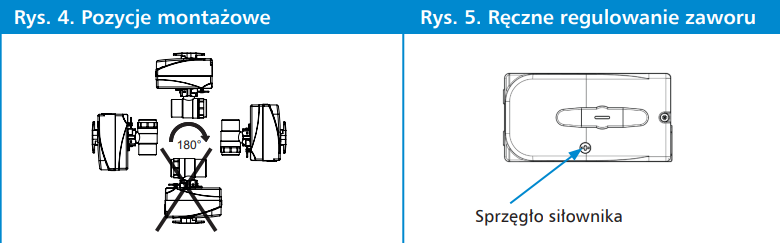

Zawory kulowe BEV zbudowane są z dwóch głównych elementów - zaworu oraz siłownika elektrycznego. Zawory BEV umożliwiają zamontowanie w instalacji samego zaworu, bez siłownika elektrycznego. Po zainstalowaniu zaworu, siłownik można zamontować w dowolnym momencie. W czasie eksploatacji, siłownik można wymienić bez potrzeby spuszczania medium lub zatrzymania pracy instalacji. W przypadku awarii zasilania kula zaworu pozostanie w ostatniej pozycji. W celu ręcznej obsługi zaworu należy przytrzymać lub wcisnąć i przekręcić sprzęgło w pozycję ręczną na siłowniku (rys. 5). Następnie można operować zaworem przy użyciu pokrętła. Po przywróceniu zasilania, należy zwolnić sprzęgło aby zawór powrócił do pracy automatycznej . Dzięki odpowiedniej budowie elementów wewnętrznych zaworów, wytrzymują one wysokie ciśnienia różnicowe oraz ograniczają ryzyko zablokowania zaworu po długim okresie przestoju w jednej pozycji, co zapewnia ich bezobsługowość.

Dopuszczenia i certyfikaty

Zawory kulowe BEV zgodne są z dyrektywą elektromagnetyczną EMC 2014/31/UE, niskonapięciową LVD 2014/35/UE, RoHS2 2011/65/WE oraz ciśnieniową PED 2014/68/U. Zawory kulowe BEV posiadają deklarację zgodności CE. Zawory kulowe BEV posiadają także atest higieniczny wydany przez NIZP-PZH.

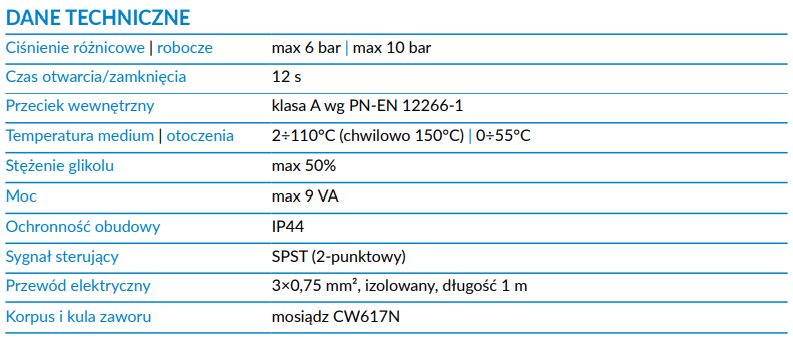

Parametry

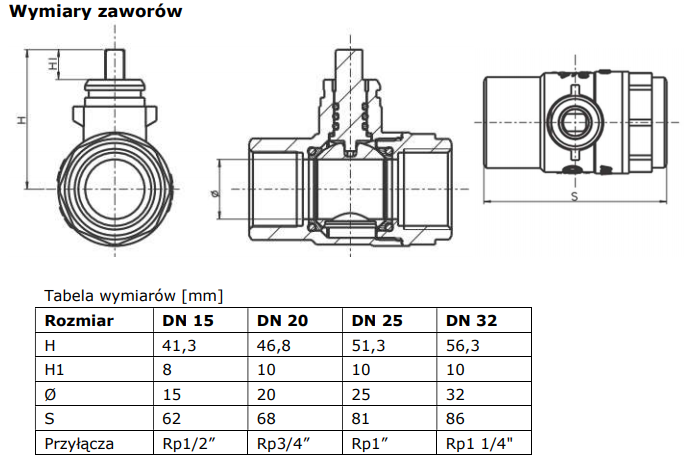

Gabaryty
