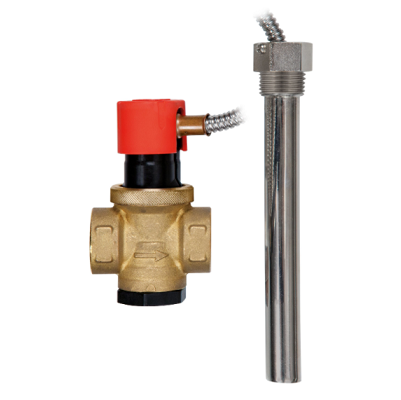

AFRISO TAS ZAWÓR OCHRONNY KOTŁA 10 BAR D20 GW/GW 3/4" X 3/4" 42 415 00

AFRISO TAS ZAWÓR OCHRONNY KOTŁA 10 BAR D20 GW/GW 3/4" X 3/4" 4241500

TAS - temperaturowy zawór ochronny kotła. Temperaturowy zawór ochronny kotła TAS służy do zabezpieczenia przed przegrzaniem kotłów na paliwo stałe, a także kotłów dwupaliwowych zasilanych m.in. paliwem stałym, pracujących zarówno w zamkniętych jak i otwartych instalacjach grzewczych.

• długość tulei : 146 mm
• maksymalne ciśnienie: 10 bar
• temperatura otwarcia: 99°C
• długość kapilary: 1300 mm
• przyłącza: 2 x GW G¾''

Zastosowanie

Temperaturowy zawór ochronny kotła TAS służy wyłącznie do zabezpieczania temperaturowego zamkniętych lub otwartych instalacji grzewczych wyposażonych w kocioł na paliwo stałe, zgodnych z PN-EN 12828, o maksymalnej mocy 100 kW. Kocioł na paliwo stałe musi być wyposażony w wężownicę schładzającą lub wbudowany podgrzewacz wody.

Budowa i zasada działania

Budowę temperaturowego zaworu ochronnego kotła przedstawiono na rysunku powyżej. Temperaturowy zawór ochronny kotła TAS składa się z zaworu odcinającego, tulei pomiarowej, w której skład wchodzą dwa niezależne czujniki temperatury wypełnione cieczą oraz tulei montażowej. Kapilara czujnika chroniona jest przed uszkodzeniem przez metalową giętką osłonę. Po przekroczeniu granicznej temperatury 99°C zawór poprzez element termostatyczny otwiera dopływ zimnej wody z sieci, przez co zapobiega przekroczeniu maksymalnej temperatury w kotle.

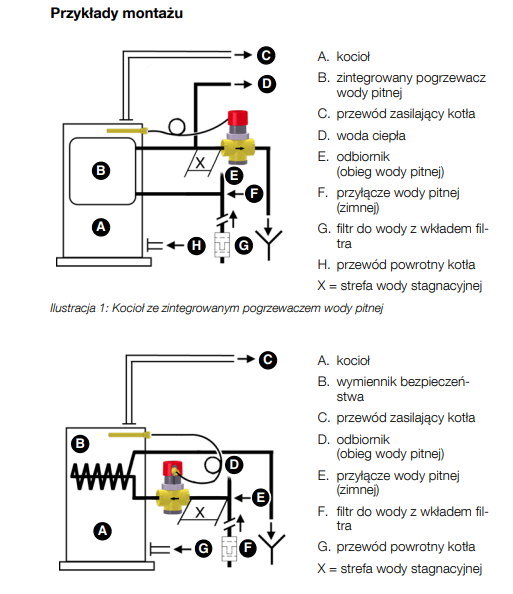

Przykładowy schemat aplikacyjny

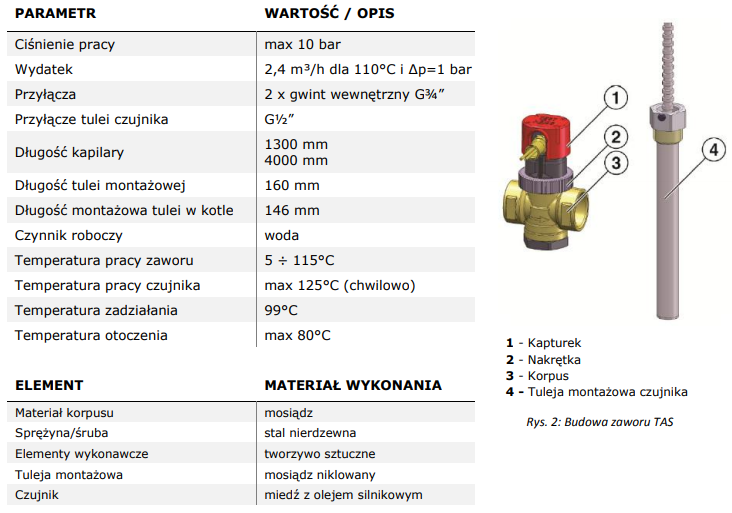

Dane techniczne

Dopuszczenia, certyfikaty i deklaracje zgodności

Temperaturowy zawór ochronny kotła TAS 03 jest zgodny z normą PN-EN 14579 - Regulatory i ograniczniki temperatury w systemach wytwarzania ciepła.
