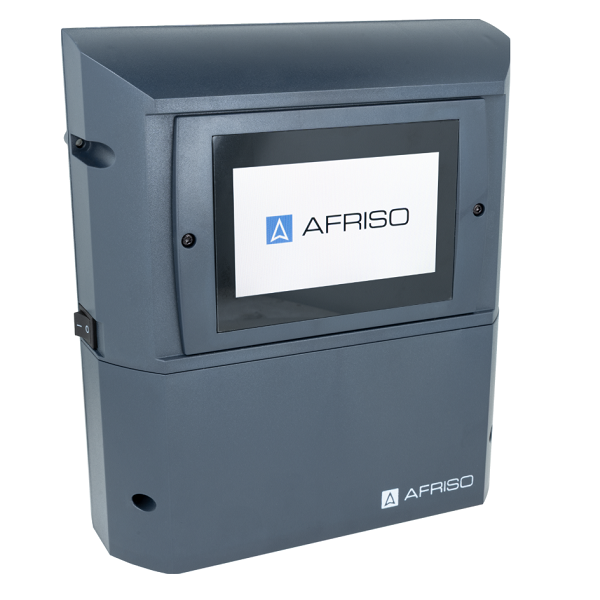

AFRISO STEROWNIK INSTALACYJNY BWC 330 PRO (obłsuga: 3 obiegi grzewcze z mieszaczami, cyrkulacja, pompa obiegowa pierwotna, pompa ładująca C.W.U, 7 czujników temperatury)

AFRISO STEROWNIK  INSTALACYJNY BWC 330 PRO (obłsuga: 3 obiegi grzewcze z mieszaczami, cyrkulacja, pompa obiegowa pierwotna, pompa ładująca C.W.U, 7 czujników temperatury, bez OpenTherm)

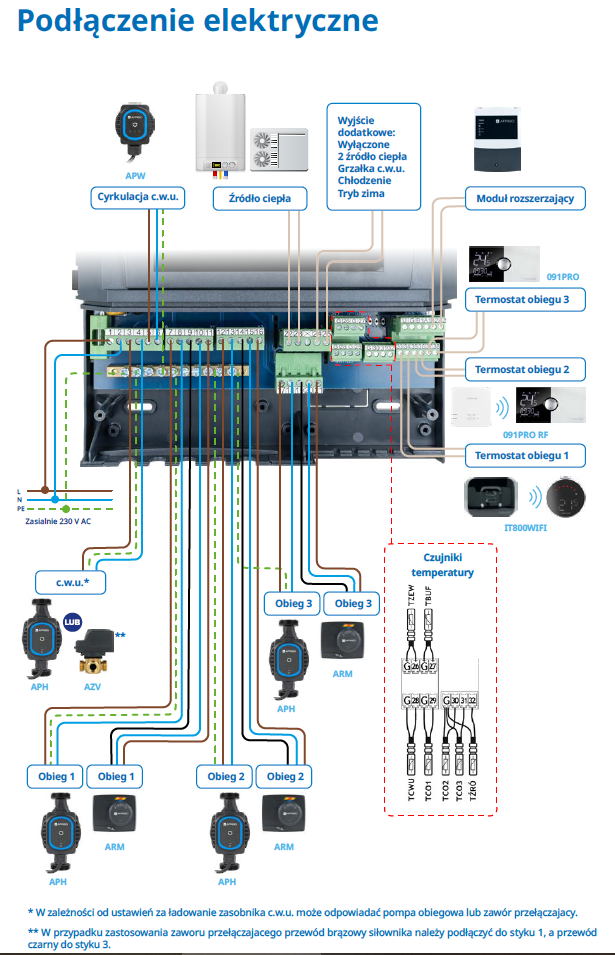

Schemat połączeń elektrycznych

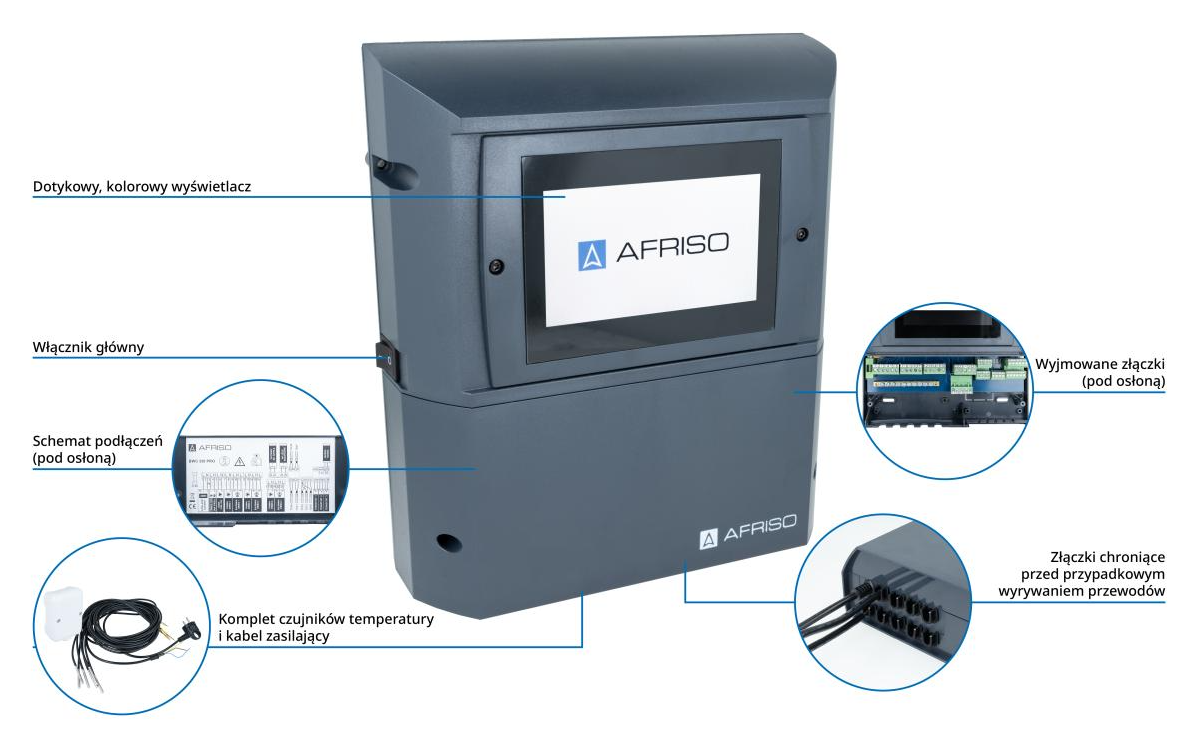

Budowa

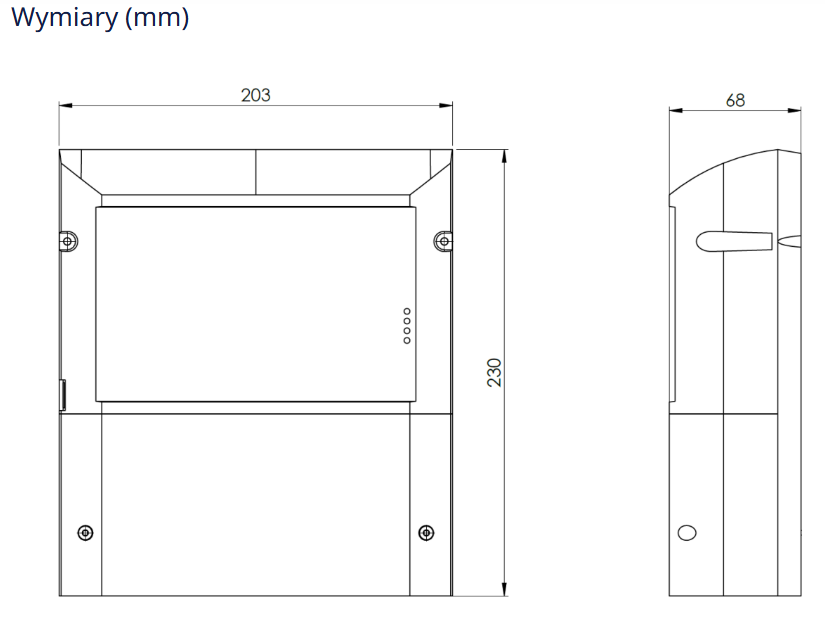

Gabaryty

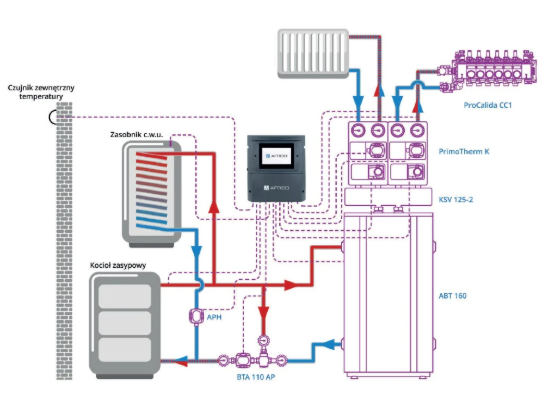

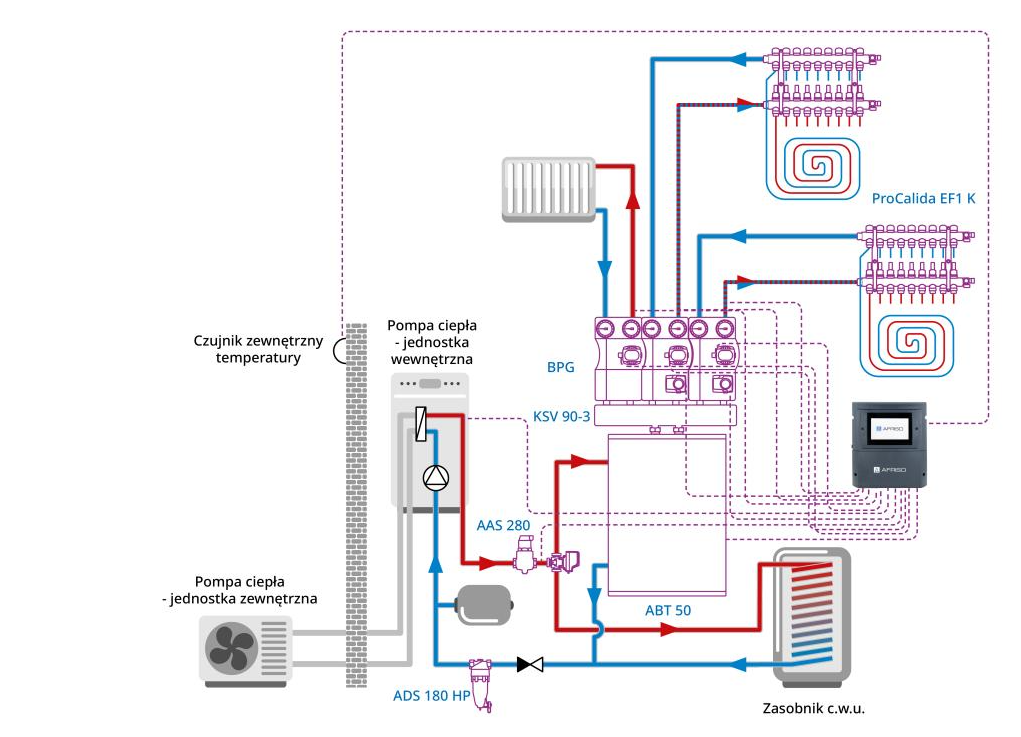

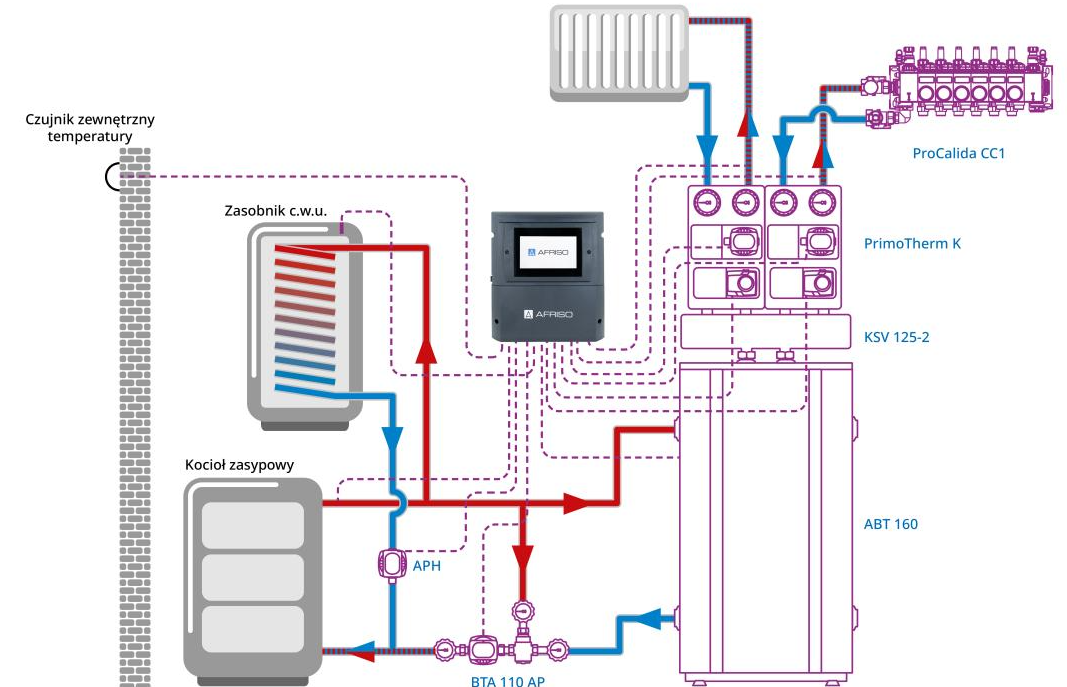

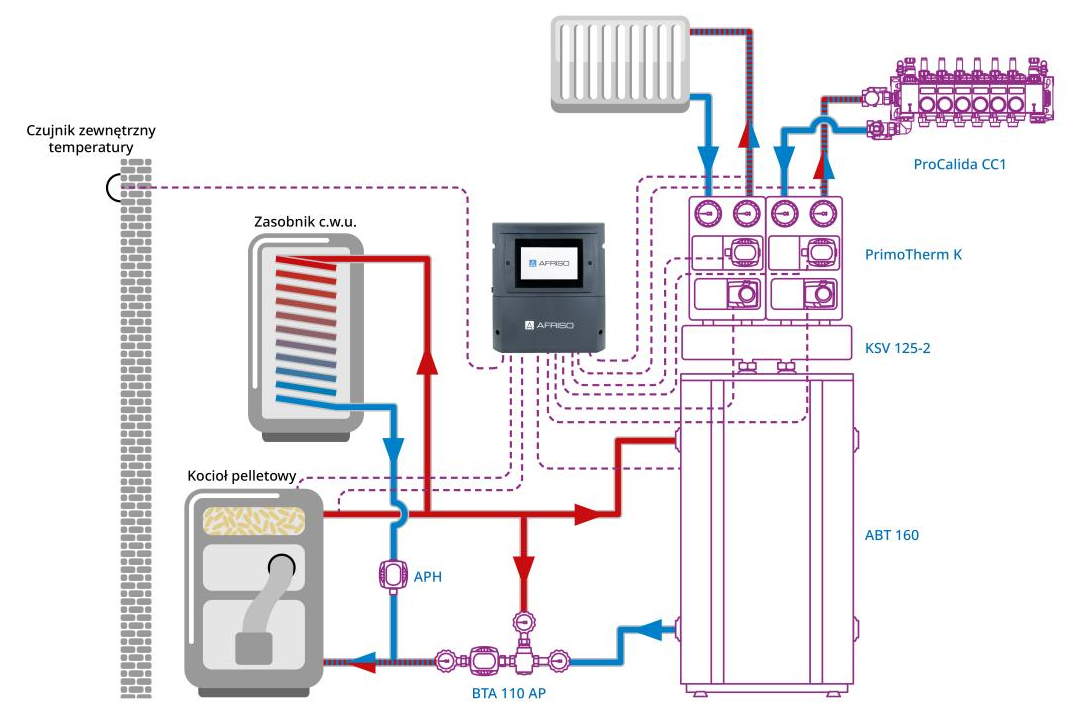

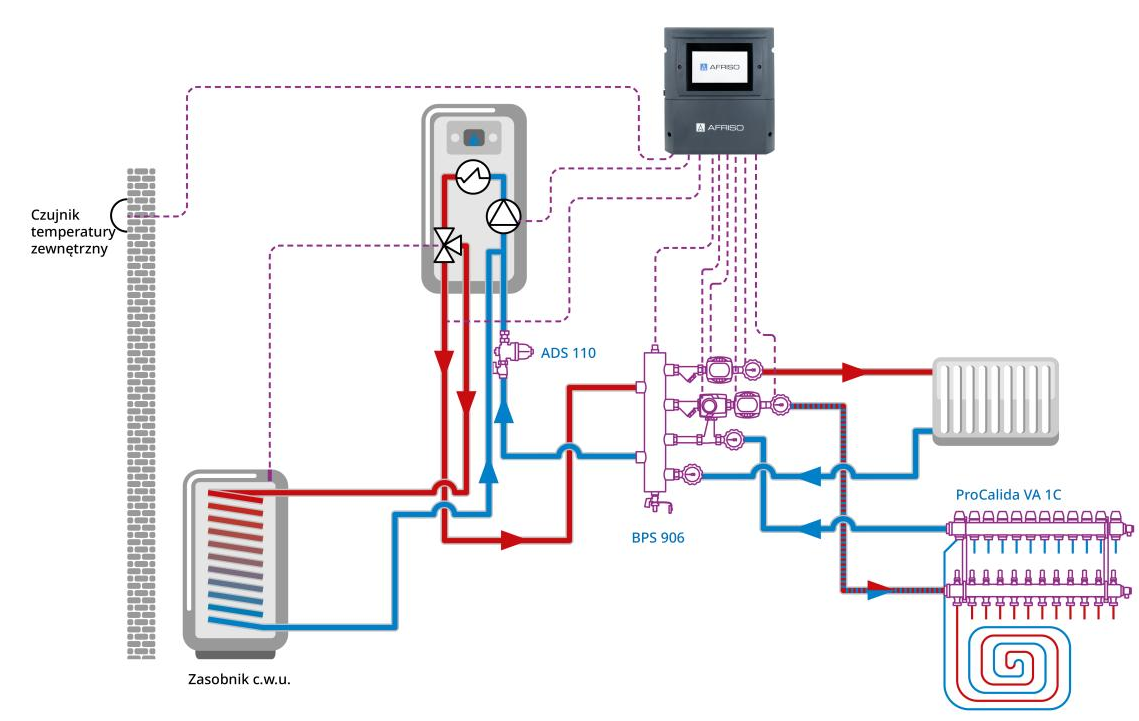

Schematy aplikacyjne

Sterownik pogodowy i stałotemperaturowy

W obiegach z zaworem mieszającym sterownik BWC 330 PRO może pracować zarówno jako sterownik pogodowy, jak i stałotemperaturowy. W funkcji sterownika pogodowego BWC 330 PRO, na podstawie temperatury zewnętrznej, wylicza odpowiednio temperaturę medium zasilającą dany obieg. Jako sterownik stałotemperaturowy BWC 330 PRO utrzymuje stałą, zadaną przez użytkownika, temperaturę zasilania medium.

Sterowanie cyrkulacją c.w.u. oraz ładowaniem zasobnika

Oprogramowanie BWC 330 PRO umożliwia sterowanie pompą obiegową lub zaworem przełączającym (w zależności od wybranego schematu pracy) odpowiadającą za ładowanie zasobnika ciepłej wody użytkowej. Sterownik ma ponadto możliwość sterowania pompą cyrkulacji c.w.u. Dzięki temu BWC 330 PRO, poza komfortem termicznym w pomieszczeniach, zapewnia użytkownikom przyśpieszony i stały dostęp do ciepłej wody użytkowej.

Możliwość sterowania układami hybrydowymi

Wbudowany w BWC 330 PRO dodatkowy styk pozwala skonfigurować regulator tak, aby w razie potrzeby sterował dodatkowym urządzeniem, na przykład drugim źródłem ciepła, grzałką c.w.u. lub chłodzeniem sprzęgła hydraulicznego.

Ze względu na rosnącą popularność hybrydowych instalacji grzewczych, które zapewniają właścicielom domów bezpieczeństwo i względną niezależność od wahających się cen nośników energii, taka funkcjonalność zasługuje na szczególną uwagę.

Regulator może sterować drugim źródłem ciepła, które zasila sprzęgło hydrauliczne lub bufor ciepła. W zależności od ustawień drugie źródło może działać z uwzględnieniem temperatury zewnętrznej (źródło szczytowe w instalacji z pompą ciepła) lub niezależnie, na podstawie działania głównego źródła ciepła np. kominek z płaszczem wodnym wpięty do instalacji z kotłem gazowym.

BWC 330 PRO może ponadto sterować grzałką elektryczną lub innym źródłem ciepła zamontowanym w zasobniku c.w.u. Pracujący w trybie chłodzenia BWC 330 PRO może także sterować zewnętrznym agregatem chłodzącym w celu osiągnięcia odpowiednio niskiej temperatury w buforze / sprzęgle.

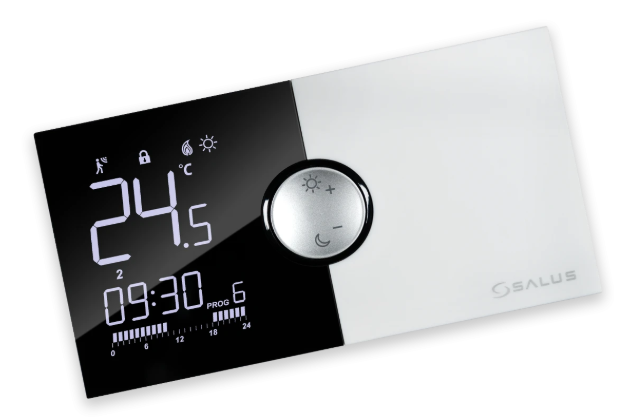

Współpraca z termostatami pokojowymi

Sterownik BWC 330 PRO został zaprojektowany w ten sposób, aby do każdego obiegu można było podłączyć termostat pokojowy typu ON/OFF. Na podstawie zarejestrowanej temperatury powietrza w pomieszczeniu BWC 330 PRO pozwala indywidualnie sterować obiegiem, który zasila dane pomieszczenie. Po otrzymaniu sygnału z termostatu, że temperatura w pomieszczeniu przekroczyła wartość zadaną przez użytkownika, sterownik wyłącza pompę obiegową lub obniża zadaną temperaturę medium zasilającego dany obieg.

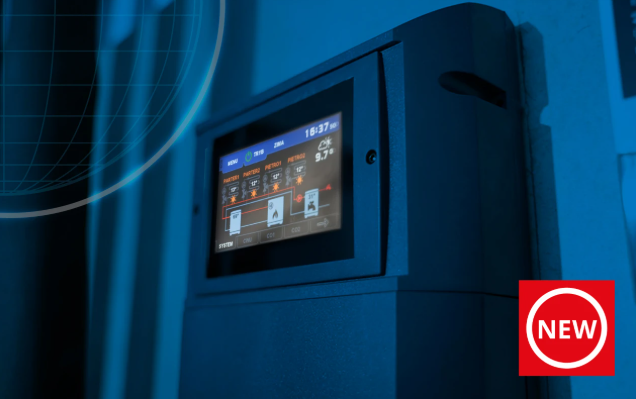

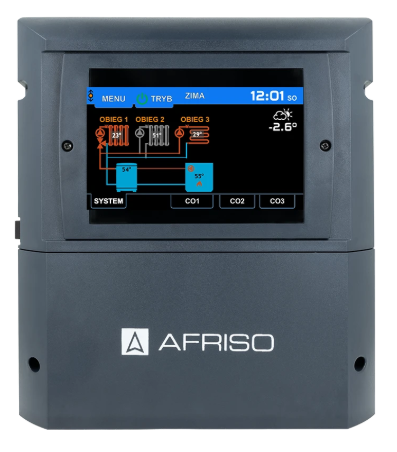

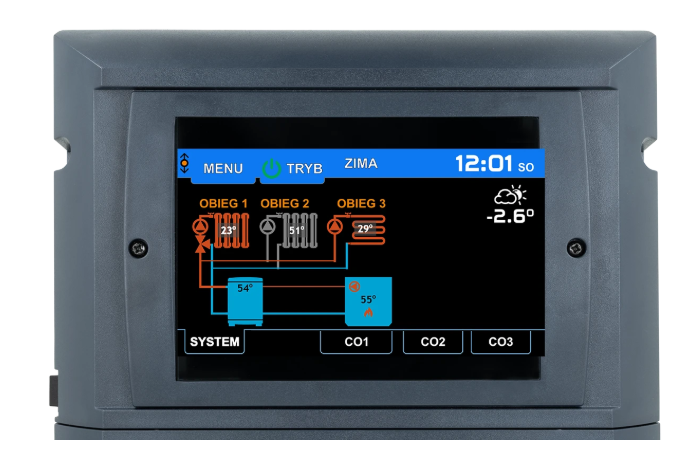

Czytelna kontrola na dotykowym wyświetlaczu

Udogodnieniem zarówno z punktu widzenia instalatora, jak i użytkownika końcowego jest kolorowy wyświetlacz. Na ekranie głównym sterownika wyświetlany jest schemat instalacji zgodny z aktualną konfiguracją. W ten sposób instalator czy użytkownik widzi np. liczbę obiegów, typ wybranej instalacji odbiorczej (grzejniki/podłogówka), obecność zaworu mieszającego w obiegu, zasobnik c.w.u., pompę cyrkulacji c.w.u. itp. Wraz ze zmianą wybranego schematu na wyświetlaczu zmieniają się także przebiegi rur. Praca lub wstrzymanie urządzeń sygnalizowana jest przez miganie lub wyszarzenie odpowiadających im ikon lub części instalacji. Dzięki temu podłączenie, konfiguracja, a także zdiagnozowanie ewentualnej awarii w instalacji jest proste, szybkie i nie wiąże się z błądzeniem po omacku.

Łatwy montaż

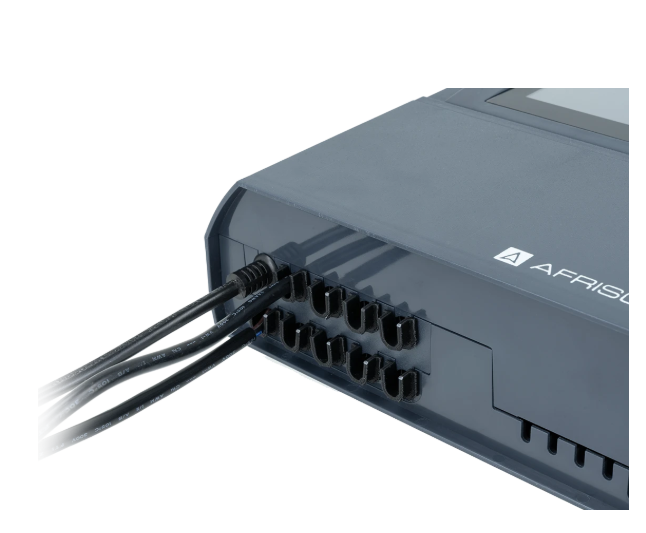

Dzięki wyjmowanym i ponumerowanym złączkom elektrycznym montaż okablowania urządzeń współpracujących ze sterownikiem jest prosty i nie budzi wątpliwości. Dla ułatwienia na maskownicy przyłączy elektrycznych wyrysowano intuicyjny schemat instalacji, ułatwiający zrealizowanie w szybki sposób wszystkich niezbędnych połączeń. Udogodnieniem są także dodatkowe złączki wraz z opaskami zaciskowymi, zabezpieczającymi przed przypadkowym wyrwaniem przewodów. Montaż urządzenia ułatwia dołączony szablon oraz kołki montażowe. Do zestawu dołączono 6 czujników temperatury medium oraz czujnik temperatury zewnętrznej.

Asystent konfiguracji

Przy pierwszym uruchomieniu urządzenia wbudowany asystent pierwszej konfiguracji sterownika, krok po kroku, prowadzi użytkownika przez najważniejsze ustawienia, w tym: wybór źródła ciepła, określenia schematu instalacji, ustawień zasobnika oraz cyrkulacji c.w.u., wybór typu obiegu, ustawień krzywych grzewczych, a także temperatur zasilających poszczególne obiegi i sposobu ich obniżenia. Tryb testowy, uruchamiający się po zakończonym procesie konfiguracji, pozwala sprawdzić poprawność wykonanych połączeń elektrycznych.

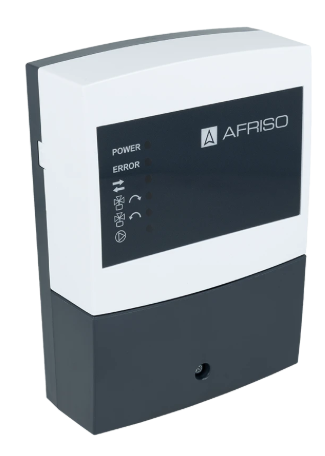

Możliwość rozbudowy

Dzięki szerokiej funkcjonalności i możliwości rozbudowy do pięciu obiegów BWC 330 PRO pozwala kompleksowo zarządzać nowoczesnymi instalacjami domowymi – od sterowania obiegami grzewczymi, przez obsługę ciepłej wody użytkowej, aż po współpracę z dodatkowymi źródłami ciepła czy systemami chłodzenia.
