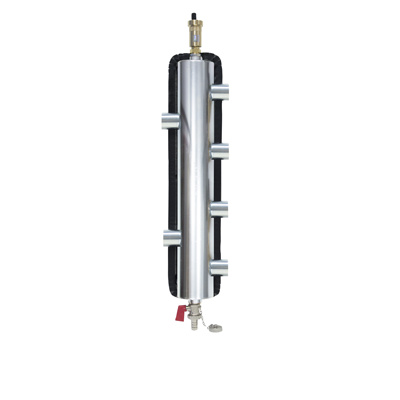

AFRISO SPRZĘGŁO HYDRAULICZNE OCIEPLONE BLH850 Z ROZDZIELACZEM (1 obieg kotłowy; 2 obiegi C.O lub odwrotnie; 6x GW G1", 2x GW G1/2", odpowietrznik auto; zawór spust.) 90 850 10
średnia ilość
Opis
AFRISO SPRZĘGŁO HYDRAULICZNE OCIEPLONE BLH850 Z ROZDZIELACZEM (1 obieg kotłowy; 2 obiegi C.O lub odwrotnie; 6x GW G1", 2x GW G1/2", odpowietrznik auto; zawór spust.) 9085010
UWAGA: Konstrukcja sprzęgła BLH 850 pozwala na dwa warianty podłączenia:
- jeden obieg źródła ciepła z jednym źródłem ciepła / dwa obiegi C.O (np. grzejniki i podłogówka)
- dwa obiegi źródła ciepła z dwoma źródłami ciepła (np. kocioł stałopalny i kocioł gazowy) / jeden obieg C.O
Przedstawiają to poniższe schematy aplikacyjne:
Sprzęgło hydrauliczne BLH służy do rozdzielenia hydraulicznego obiegów pompowych insta¬lacji zgodnej z PN-EN 12828. Sprzęgło hydrauliczne w instalacji zapewnia separację obiegów pompowych - obiegu pompowego źródła bądź dwóch źródeł ciepła oraz obiegów pompowych instalacji grzewczej. Pozwala to na zapewnienie właściwych warunków hydraulicznych pracy pomp obiegowych poprzez zrównoważenie przepływów. Gwarantuje to płynną pracę instalacji i źródła ciepła w przypadku wyłączenia części odbiorników ciepła oraz zwiększa żywotność pomp obiegowych. Sprzęgło, dzięki swej budowie i właściwościom pomaga również w odpowietrzaniu oraz separacji zanieczyszczeń, które mogą zostać usunięte przy użyciu zaworu spustowego. Inną funkcją sprzęgła może być też podwyższenie temperatury wody wracającej do źródła ciepła.
Zastosowanie
- Stosowane w instalacjach grzewczych.
- Montowane pomiędzy obiegiem pierwotnym źródła ciepła a dwoma obiegami wtórnymi instalacji odbiorczej.
- Służy do rozdzielania instalacji na obieg pierwotny źródła ciepła i dwóch obiegów wtórnych instalacji odbiorczej.
- Może zostać użyte do połączenie dwóch źródeł ciepła z instalacją odbiorczą.
- Umożliwia płynną pracę instalacji i źródła ciepła w przypadku wyłączenia części odbiorników ciepła.
- Pomaga w odpowietrzaniu oraz separacji zanieczyszczeń, które mogą zostać usunięte przy użyciu zaworu spustowego.
Poniżej przedstawiono ideę działania sprzęgła hydraulicznego:
Opis
- Stalowy ocynkowany korpus.
- Dwuczęściowe ocieplenie EPP.
- Wyposażone w odpowietrznik automatyczny z zaworem stopowym oraz zawór spustowy KFE.
- maksymalna temperatura: 90°C
- maksymalne ciśnienie: 10 bar
- przyłącza: 6x GW G1”
- moc: max 70 kW
- przepływ: max 4 m³/h
Gabaryty
Dane techniczne
| Przyłącza do instalacji | GW G1” |
| Przyłącza osprzętu | GW G1/2” |
| Przepływ | max 4,0 m3 /h |
| Moc | max 70 kW przy ΔT = 15K |
| Ciśnienie nominalne zestawu | PN6 |
| Zawór spustowy | niklowany, G1/2” |
| Temperatura pracy zestawu | max 90°C |
| Temperatura pracy sprzęgła (bez osprzętu dodatkowego i izolacji) | max 110°C |
| Ciśnienie nominalne sprzęgła (bez osprzętu dodatkowego) | PN16 |
| Odpowietrznik automatyczny | G3/8” z zaworem stopowym R1/2” |
| Ocieplenie | polietylen (XLPE) |
| Korpus sprzęgła | stal ocynkowana |
| Stężenie glikolu | max 50% |
| Zawór spustowy | niklowany, G1/2” |
| Producent | Afriso |
| Symbol Producenta | 90 850 00 |
