AFRISO ARM 323 PROCLICK SIŁOWNIK ELEKTRYCZNY DO STEROWANIA ZAWORAMI OBROTOWYMI (3-pkt; 60 s; 6 NM; 230 V AC) 14 323 10

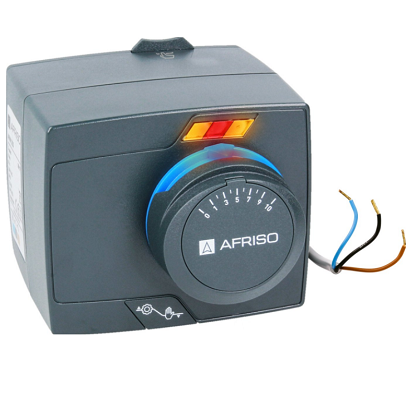

SHOPER 1.png
Dostępność: średnia ilość
Wysyłka w: 24 godziny - ok. 1 dzień roboczy
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena brutto: 387,86 zł

Cena regularna:

387.86
Najniższa cena z 30 dni przed obniżką:
ilość szt.

towar niedostępny






Producent: AFRISO
Kod produktu: 1432310

Opis

AFRISO ARM 323 PROCLICK SIŁOWNIK ELEKTRYCZNY DO STEROWANIA ZAWORAMI OBROTOWYMI (3-pkt; 60 s; 6 NM; 230 V AC) 1432310

Siłowniki elektryczne ARM ProClick przeznaczone są do sterowania obrotowymi zaworami mieszającymi, które wymagają maksymalnego momentu obrotowego 6 Nm. Ich zakres obrotu to 90°. Możliwe jest również operowanie siłownikiem w trybie ręcznym przy użyciu pokrętła. Dwustronna skala na pokrętle określa stopień otwarcia zaworu. Duże diody LED wskazują kierunek obrotu zaworu oraz działanie wyłącznika pomocniczego. Ręczne obracanie zaworu jest możliwe dzięki zastosowaniu prostego w użyciu sprzęgła w formie przycisku. Siłowniki dostarczane są z przewodem elektrycznym o długości 2 m z żyłami wyraźnie oznaczonymi kolorami. Przewód połączony jest z siłownikiem poprzez wtyczkę, zabezpieczoną pokrywką. Montaż siłownika ARM ProClick na zaworach mieszających ARV ProClick odbywa się bez użycia narzędzi oraz bez dodatkowych części czy adapterów. Siłowniki ARM ProClick można zamontować także na zawory poprzedniej generacji ARV oraz na zaworach innych producentów.

Dla zaworów w funkcji mieszania stosuje się siłowniki 3-punktowe (SPDT), natomiast jeśli zawór ma działać jako przełączający, wtedy dobieramy siłownik 2-punktowy (SPST).

  • napięcie zasilania: 230 V AC
  • czas obrotu o 90°: 60 sekund
  • moment obrotowy: 6 Nm
  • rodzaj sterowania: 3-punktowe



Zastosowanie

Siłowniki elektryczne ARM ProClick przeznaczone są do sterowania obrotowymi zaworami mieszającymi. Siłowniki elektryczne ARM ProClick sterowane sygnałem 3-punktowym wykorzystywane są głównie do mieszania strumieni czynnika w zaworze mieszającym, w celu osiągnięcia zadanej temperatury na wyjściu z zaworu. Jeżeli zawór 3-drogowy ma działać jako przełączający (np. pomiędzy ogrzewaniem grzejnikowym, a ładowaniem zasobnika c.w.u.), należy zastosować siłownik ARM ProClick sterowany sygnałem 2-punktowym.

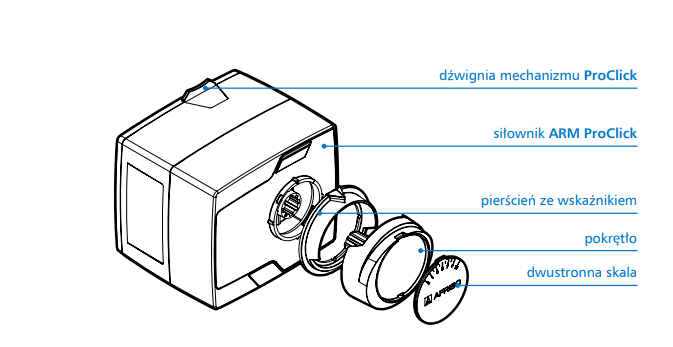

Budowa

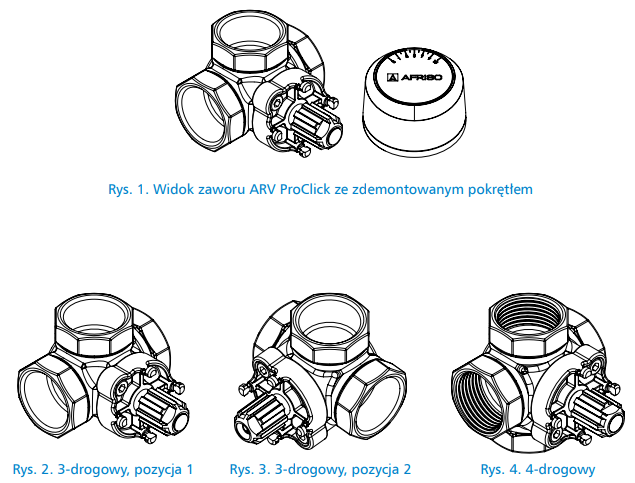

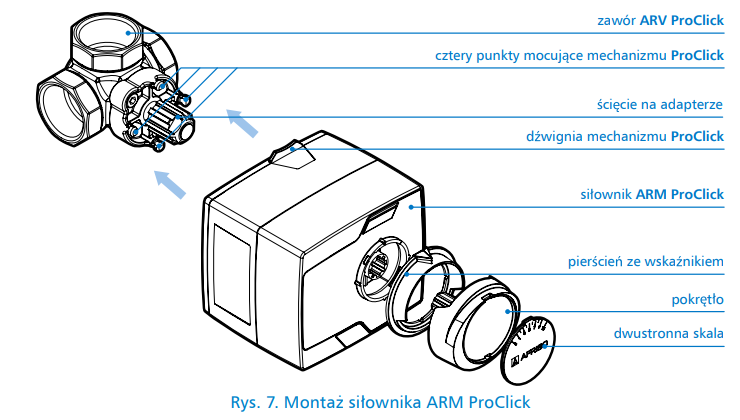

Montaż siłowników ARM na zaworach wielodrogowych ARV



Uwaga!

Siłownik ARM ProClick ustawiony jest fabrycznie na 50% otwarcia (pozycja „5” skali na pokrętle). Aby siłownik prawidłowo zamontować na zaworze, należy zawór mieszający ustawić również na 50% otwarcia.

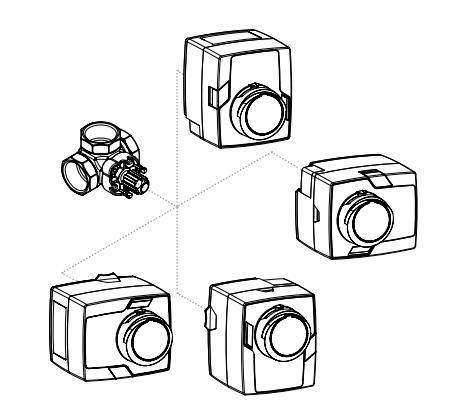

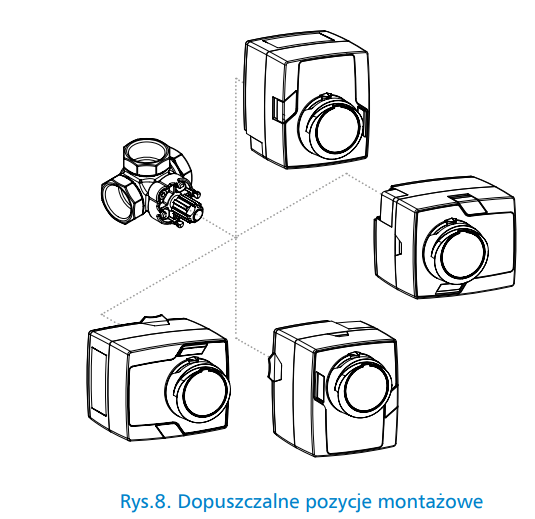

Pozycje montażowe

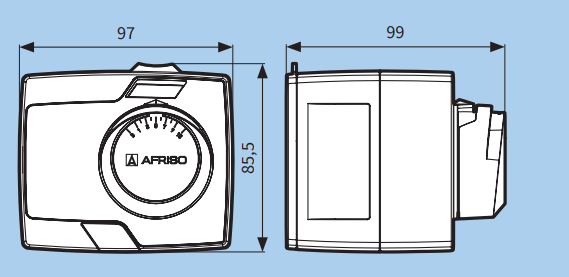

Gabaryty

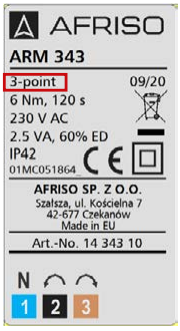

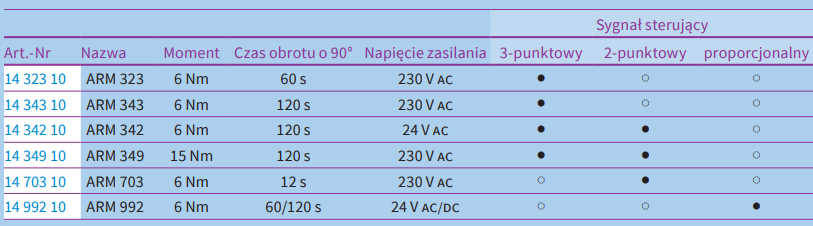

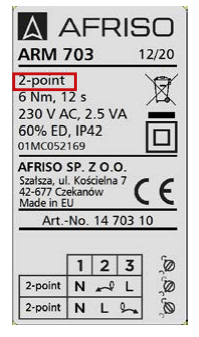

Typoszereg



W ofercie AFRISO znaleźć można siłowniki ze sterowaniem

  • tylko 2-pkt - w połączeniu z zaworami trójdrożnymi, mają funkcję przełączającą, dzielącą. Najczęściej wykorzystywane do rozdziału strumieni wody grzewczej na potrzeby C.O lub C.W.U

  • tylko 3-pkt - wykorzystywane w układach z zaworami trójdrożnymi oraz czterodrożnymi jako zawory mieszające (mieszacze)

  • 2-pkt i 3-pkt 2 w 1 - siłowniki, które poprzez ustawienie pokrętła w odpowiedniej pozycji mogą spełniać funkcję 2 pkt lub 3 pkt.

  • proporcjonalnym - sterowane sygnałem proporcjonalnym. Stosuje się je w instalacjach, gdzie wymagane jest bardzo precyzyjne ustawienie temperatury medium za zaworem np. w układach klimatyzacyjnych lub wody lodowej. Rzadziej stosowane w instalacjach C.O.

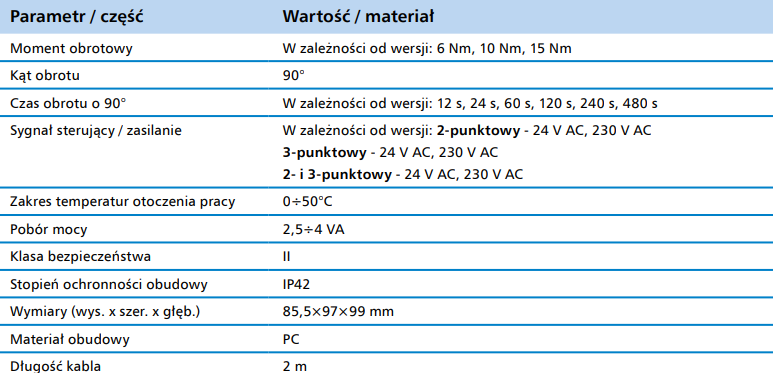

Dane techniczne







Przykładowe schematy aplikacyjne



Dopuszczenia i certyfikaty

Siłowniki elektryczne ARM ProClick zgodne są z dyrektywami unijnymi dotyczącymi: sprzętu elektrycznego niskiego napięcia LVD (2014/35/UE), kompatybilności elektromagnetycznej EMC (2014/30/UE), ograniczenia użycia substancji niebezpiecznych RoHS (2011/65/UE). Siłowniki elektryczne ARM ProClick zgodne są także z normami: EN 60730-1, EN 60730-2-14.

Dane techniczne

Sposób sterowania 3 pkt - do sterowania zaworami mieszającymi
Sposób montażu szybki montaż PROCLICK
Czas obrotu o 90° (s) 60
Napięcie zasilania (V) 230 AC
Moment obrotowy 6 Nm
Długość 126
Gwarancja (lat) 3
Kod producenta 1432310
Producent AFRISO

Koszty dostawy

Kraj wysyłki:
Darmowa dostawa
Darmowa dostawa już od
Darmowa dostawa (KURIER NOVA) już od 4 920,00 zł.
do góry
Sklep jest w trybie podglądu
Pokaż pełną wersję strony
Opinie o Sklep.auroks.pl na Opineo.pl Zaufane Opinie Ceneo Auroks Allegro Auroks Google Auroks Auroks Youtube Auroks TikTok

Uwaga dotycząca zdjęcia i opisu

Przedstawione zdjęcia są poglądowe. Nie zawsze przedstawiają aktualny wygląd produktu. Czasami może się zdarzyć, że producent wprowadza modyfikacje produktu i nie posiadamy aktualnego zdjęcia.

Opis produktu opiera się na informacjach udostępnionych przez producenta i nie zawsze jest aktualny. Producent cały czas wprowadza modyfikacje produktu i nie zawsze zdąży poinformować dystrybutorów na czas.

Aby uzyskać aktualne zdjęcie lub parametry produktu, prosimy odwiedzić stronę producenta lub napisać e-mail z prośbą na biuro[at]auroks.pl.



AFRISO ARM - pliki

Siłowniki ARM ProClick - deklaracja producenta

Siłowniki ARM ProClick - instrukcja montażu

Siłowniki ARM ProClick - karta produktowa

AFRISO ARM - filmy

AFRISO ARM - Q&A

Czy siłowniki ARM, ARM ProClick wyposażone są w wyłączniki krańcowe ?

Tak. Każdy siłownik elektryczny ARM/ ARM ProClick wyposażony jest w wyłączniki krańcowe. Ich zadaniem jest rozłączenie napięcia w skrajnych pozycjach siłownika - zawór mieszający w pełni otwarty i całkowicie zamknięty.



Czy siłowniki ARM, ARM ProClick mogą pracować z kątem większym niż 90° ?

Siłowniki ARM/ ARM ProClick firmy AFRISO dzięki zamontowanym wyłącznikom krańcowym pozwalają na pracę siłownika tylko w kącie obrotu 90°.



Jaka jest różnica pomiędzy sterowaniem 2-pkt, 3-pkt, a proporcjonalnym. Który typ sterownika wybrać ?

Sterowanie 2-punktowe ma dwa punkty pracy: obróć zawór w lewo i obróć zawór w prawo. Z siłownika wyprowadzone są 3 przewody (neutralny oraz dwa prądowe). Napięcie cały czas jest podawane na jeden z przewodów prądowych (czarny). W tym momencie siłownik obraca się w jedną ze stron, zależną od ustawienia zworki. Jeśli napięcie zostanie podane również na drugi przewód (brązowy) zawór zacznie obracać się w drugą stronę. Nie ma możliwości zatrzymania pracy siłownika w stanie pośrednim. Siłownik pracuje do momentu aż osiągnie jeden ze stanów krańcowych i zostanie wyłączony przez wyłącznik krańcowy. Możliwe jest zasilanie 230 V AC lub 24 V AC. Takie siłowniki montowane są na zaworach, które pracują w funkcji przełączania, np. pomiędzy dwoma odbiornikami ciepła.

Sterowanie 3-punktowe ma 3 punkty pracy: obróć zawór w lewo, obróć zawór w prawo, zatrzymaj zawór. Z tego siłownika, podobnie jak przy 2-punktowym, również wyprowadzone są trzy przewody (neutralny i dwa prądowe), natomiast jest możliwość, że napięcie nie jest podawane na żaden z przewodów prądowych, co oznacza możliwość zatrzymania siłownika w punkcie pośrednim. Możliwe jest zasilanie 230 V AC lub 24 V AC. Takie siłowniki są stosowane w układach mieszania, np. ciepłej wody z kotła i zimnej powracającej z instalacji.

Sterowanie proporcjonalne również płynnie steruje obracaniem zaworu. Dzięki swojej konstrukcji jest to sterowanie bardzo dokładne. Siłownik proporcjonalny musi współpracować ze sterownikiem proporcjonalnym i musi być zasilany napięciem 24 V AC lub 24 V DC. Z siłownika wyprowadzone są 4 przewody - dwa do zasilania („+” i „-”) oraz dwa do odpowiedniego połączenia ze sterownikiem („Y” i „U”). Sterownik podaje na te przewody krótkie impulsy, a następnie po każdym z nich bada jak to działanie wpłynęło na instalację. Jeśli jest konieczna zmiana podaje kolejny impuls. Jeśli natomiast zmiana nie jest konieczna sterownik nie podaje napięcia na żaden z przewodów. Impulsy te mogą być w jednym z zakresów do wyboru: 0...10 V, 2...10 V, 0...20 mA, 4...20 mA.

Takie siłowniki są stosowane w układach mieszania, gdzie bardzo ważna jest stabilizacja temperatury czynnika zmieszanego, np. w instalacjach chłodniczych, klimatyzacyjnych, rzadziej w grzewczych.



Czy siłowniki ARM, ARM ProClick pasują na obrotowe zawory mieszające innych producentów

W ofercie AFRISO dostępne są odpowiednie adaptery do zaworów obrotowych innych producentów

- ESBE (typ MG, G, F, VRG), Seltron, Somatherm, Hora, WIP, PAW, LK, BARBERI, BRV, IMIT, IVAR, HOVAL, OLYMPv, Danfoss (typ HRB).



Na czym polega praca siłownika w trybie automatycznym, oraz ręcznym

Siłownik w trybie pracy automatycznej ustawia zawór w pozycji odpowiednio zadanej przez połączony z nim regulator - sterownik. Siłownik nie jest urządzeniem autonomicznym regulującym samoczynnie pracę zaworu. Siłownik jest elementem wykonawczym, odbierającym sygnały z regulatora - odpowiedniego sterownika. Przykładem urządzenia sterującego siłownikiem może być bardziej rozbudowany sterownik kotła, automatyka centrali wentylacyjnej, albo np. regulator pogodowy Afriso AWC.

W trybie pracy ręcznej siłownik nie będzie obracał zaworu pod wpływem sygnałów otrzymywanych z regulatora (sterownika). W tym trybie następuje wysprzęglenie jego napędu. Rozłączenie napędu z elementem mieszającym zaworu umożliwia obracanie ręczne zaworem poprzez obracanie pokrętłem na siłowniku. Tryb ten wykorzystywany jest w sytuacjach awaryjnych lub do diagnostyki pracy samego zaworu.
