CALEFFI DISCALDIRTMAG 1" MOSIĘŻNY 2 w 1 SEPARATOR POWIETRZA I MAGNETYCZNY (przyłącze 1" GW) 546106

CALEFFI DISCALDIRTMAG 1" MOSIĘŻNY 2 w 1 SEPARATOR POWIETRZA I MAGNETYCZNY (przyłącze 1" GW) 546106

Separatory zanieczyszczeń

Seria seria 546 - 5461

Funkcja

Separatory powietrza-zanieczyszczeń wykorzystywane są do ciągłego usuwania powietrza i zanieczyszczeń z instalacji centralnego ogrzewania i chłodzenia. Zawory z tej serii posiadają duże zdolności upustowe. Separatory usuwają w sposób automatyczny powietrze w każdej postaci (również w formie mikropęcherzyków). Jednocześnie separowane są zanieczyszczenia z wody, które gromadzone są w dolnej części urządzenia skąd mogą zostać usunięte. Całkowicie odpowietrzona instalacja pozwala pracować urządzeniom w niej zainstalowanym z optymalną sprawnością. W takim systemie nie występują negatywne zjawiska takie jak: hałas, korozja (tlenowa), miejscowe przegrzania. Seria separatorów powietrza-zanieczyszczeń kołnierzowa i z króćcami do wspawania wyposażona jest w wstępnie formowaną izolację, aby zapewnić optymalną pracę w instalacjach grzewczych jak i chłodniczych.

Zasada działania

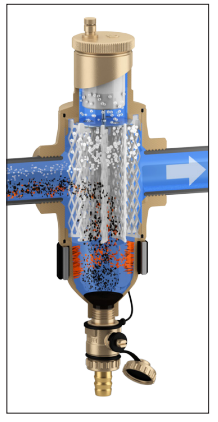

Zasada działania separatorów powietrza-zanieczyszczeń opiera się na wykorzystaniu kilku zjawisk fizycznych. Aktywna część zaworu składa się z zestawu siatek. Elementy te wywołują ruch wirowy, co ułatwia uwalnianie mikropęcherzyków i powoduje ich przyleganie do powierzchni siatki. Pęcherzyki powietrza łączą się ze sobą zwiększając swoją objętość do momentu, kiedy siła wyporu hydrostatycznego jest większa niż siła adhezji. Pęcherzyki unoszą się do góry urządzenia, gdzie są gromadzone, a następnie uwalniane przez automatyczny zawór odpowietrzający Zanieczyszczenia zderzając się z powierzchnię elementu wewnętrznego są separowane z wody i opadają do dolnej części korpusu, gdzie są gromadzone.

Szczegóły konstrukcyjne

Budowa separatorów powietrza-zanieczyszczeń z serii DISCALDIRT pozwala na przeprowadzenie prac konserwacyjnych i czyszczenia bez konieczności demontażu zaworu. Ruchome części odpowiedzialne za proces odpowietrzenia dostępne są po usunięciu górnej pokrywy (1). Automatyczny zawór odpowietrzający zlokalizowany w górnej części urządzenia posiada wydłużoną komorę pływaka (2). Taka konstrukcja zapobiega przedostawaniu się zanieczyszczeń z wody do elementu odpowietrzającego. W celu wyczyszczenia części odpowiedzialnej za usuwanie powietrza wystarczy jedynie odkręcić element zawierający automatyczny odpowietrznik (3). Wersje kołnierzowe i z końcówkami do wspawania wyposażone są w zawór spustowy (4), który służy do odpowietrzenia w czasie napełniania instalacji oraz usuwania zanieczyszczeń gromadzących się na powierzchni wody. Aby przeprowadzić prace konserwacyjne wersji gwintowanych wystarczy odkręcić komorę zbierającą zanieczyszczenia (5). Wersje gwintowane urządzeń DISCALDIRT wyposażone są w zawór spustowy oraz końcówkę do podłączenia węża (6), wersje kołnierzowe i z końcówkami do wspawania wyposażone są w kulowy zawór odcinający (7)

Separacja zanieczyszczeń ferromagnetycznych

Separator powietrza-zanieczyszczeń wyposażony w magnes pozwala z wysoką sprawnością na separację i gromadzenie zanieczyszczeń ferromagnetycznych. Zanieczyszczenia tego typu wychwytywane są za pomocą silnego pola magnetycznego wytwarzanego przez magnesy umieszczone w specjalnym zewnętrznym pierścieniu. Zewnętrzny pierścień może zostać zdjęty w  celu usunięcia zgromadzonych osadów nawet podczas normalnej pracy instalacji. Ponieważ magnes został umieszczony na zewnątrz urządzenia nie ma on wpływu na jego charakterystykę hydrauliczną.

Sprawność separacji

Separatory powietrza-zanieczyszczeń DISCALDIRT dzięki specjalnej budowie jest w stanie całkowicie separować zanieczyszczenia o wielkości do 5 µm. Wykres znajdujący się obok podsumowuje wyniki badań przeprowadzonych w specjalistycznym laboratorium (TNO- Nauka i Przemysł) dotyczące szybkości separacji zanieczyszczeń przez urządzenia. Po 50 cyklach recyrkulacji (w przybliżeniu jeden dzień pracy instalacji) 100% cząstek o wielkości wyższej niż 100 µm i średnio 80% cząstek o mniejszych wymiarach zostało usunięte z instalacji.

Proces formowania powietrza

Ilość powietrza, która może zostać rozpuszczona w  wodzie jest zależna od ciśnienia i temperatury. Zależność ta jest opisana Prawem Henry’ego. Poniższy wykres przedstawia ilość uwalnianego powietrza z wody. Przykładowo: przy ciśnieniu bezwzględnym 2 bar i ogrzaniu wody od 20°C do 80°C, ilość powietrza uwolnionego wyniesie 18 l na każdy m3 wody. Zgodnie z tym prawem można zauważyć, że ilość powietrza uwalnianego zwiększa się wraz ze wzrostem temperatury i zmniejszeniem ciśnienia. Powietrze rozpuszczone w wodzie występuje w postaci mikropęcherzyków o średnicach rzędu dziesiątych części milimetra. W instalacjach grzewczych i chłodniczych występują elementy, w których proces formowania się mikropęcherzyków odbywa się w sposób ciągły, na przykład w kotłach oraz urządzeniach działających w warunkach kawitacji.

Formowanie mikropęcherzyków w kotłach

Mikropęcherzyki są formowane w sposób ciągły na powierzchni oddzielającej wodę od komory spalania. Powietrze przenoszone przez wodę gromadzi się w  krytycznych punktach instalacji, skąd musi zostać usunięte. Część tego powietrza jest ponownie absorbowana.

Formowanie mikropęcherzyków w procesie kawitacji

Mikropęcherzyki formują się przy dużej prędkości wody i równoczesnym obniżeniu ciśnienia. Miejscami takimi mogą być wirniki pomp oraz gniazda zaworów regulacyjnych. Powietrze i  pary mikropęcherzyków, których formowanie jest zwiększone w  przypadku nieodpowietrzonej wody, mogą następnie implodować ze względu na zjawisko kawitacji.

Instalacja

Separatory z serii DISCALDIRT mogą być stosowane w instalacjach grzewczych jak również chłodniczych do stopniowego usuwania powietrza i zanieczyszczeń z instalacji. Zawory powinny być instalowane za kotłem i po stronie ssącej pompy, ponieważ są to miejsca gdzie formują się pęcherzyki powietrza. Urządzenia należy montować w pozycji pionowej. Jeśli separator będzie zamontowany w miejscu gdzie nie ma możliwości jego kontroli, zaleca się zastąpienie standardowego kapturka odpowietrzającego higroskopijnym z serii 5620.

Dane techniczne

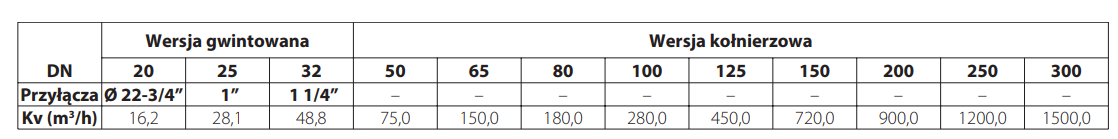

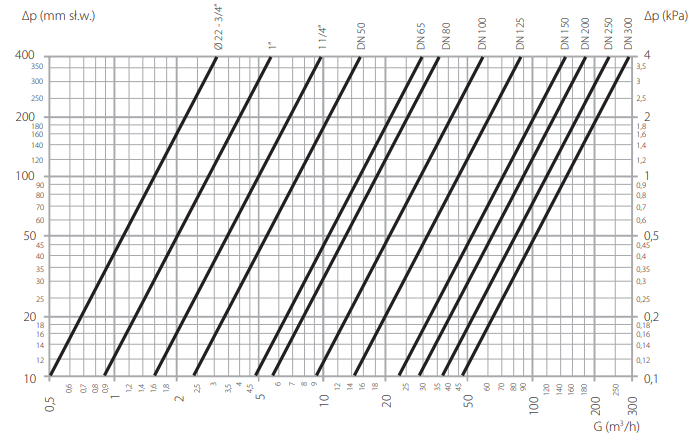

Charakterystyka hydrauliczna

Gabaryty
