Separatory zanieczyszczeń

Seria 5453

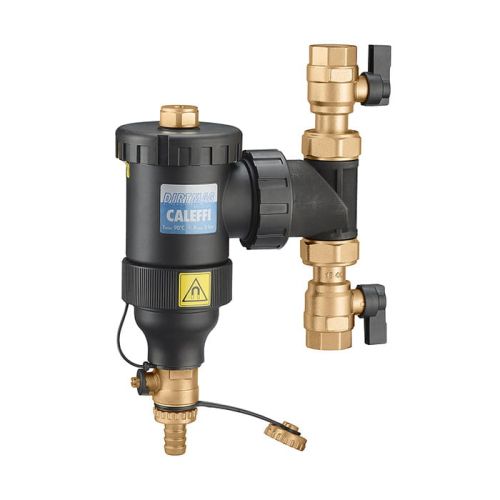

Funkcja

Urządzenia tego typu oddzielają zanieczyszczenia w zamkniętych instalacjach centralnego ogrzewania, głównie cząstki piasku i rdzy, generując przy tym bardzo niskie straty ciśnienia. Zanieczyszczenia gromadzone są w komorze o dużej pojemności, co zmniejsza częstotliwość czyszczenia, ich usunięcie może być przeprowadzone podczas normalnej pracy instalacji. Wersja z magnesem przeznaczona jest do oddzielenia związków ferromagnetycznych z instalacji. Ze względu na kompozytową budowę separator zanieczyszczeń może być stosowany w instalacjach klimatyzacyjnych. Urządzenie może zostać zamontowane na rurociągach pionowych lub poziomych.

Zasada działania

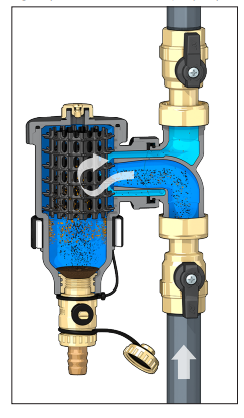

Zasada działania separatora zanieczyszczeń opiera się na połączeniu wielu zjawisk fizycznych. Wewnętrzny element (1) składa się z szeregu siatkowych powierzchni. Zanieczyszczenia zderzając się z powierzchnią elementu wewnętrznego są separowane z wody i opadają do dolnej części korpusu (2), gdzie są gromadzone. Zanieczyszczenia ferromagnetyczne wychwytywane są za pomocą silnego pola magnetycznego wytwarzanego przez magnesy umieszczone w specjalnym zewnętrznym pierścieniu (3). Duża objętość wewnętrzna urządzenia powoduje zmniejszenie prędkości przepływającej wody, co wspomaga separację zanieczyszczeń. Usuwanie zgromadzonych zanieczyszczeń można przeprowadzić przy normalnej pracy instalacji, w tym celu należy otworzyć zawór (4) znajdujący się w dolnej części urządzenia.

Szczegóły konstrukcyjne

Technopolimer

Separator zanieczyszczeń został wykonany z technopolimeru przeznaczonego do użytku w instalacjach grzewczych i chłodniczych. Główne cechy tego materiału to:

• duża odporność na obciążenie przy zachowaniu kształtu

• duża odporność na pękanie

• niska chłonność wilgoci

• duża odporność na ścieranie spowodowane przepływającym medium

• odporność na odkształcenia spowodowane zmianą temperatury

• przystosowany do pracy z roztworami glikolu i dodatkami stosowanymi w instalacjach grzewczych. Te podstawowe właściwości w połączeniu ze specjalnym kształtowaniem elementów najbardziej narażonych na obciążenia sprawiają, że urządzenia wykonane z technopolimeru mogą być z powodzeniem stosowane zamiast urządzeń z mosiądzu.

Wewnętrzna struktura i komora gromadzenia zanieczyszczeń

Komora gromadzenia zanieczyszczeń posiada następujące cechy:

• zlokalizowana jest w dolnej części urządzenia w takiej odległości od przyłączy, że medium przepływające przez siatkę nie wpływa na zgromadzone zanieczyszczenia;

• ma dużą pojemność, co zmniejsza częstotliwość czyszczenia (w przeciwieństwie do filtrów, które muszą być czyszczone systematycznie);

• może zostać odkręcona od korpusu zaworu w przypadku konieczności wyczyszczenia wewnętrznego elementu.

Separacja zanieczyszczeń ferromagnetycznych

Separator zanieczyszczeń wyposażony w magnes pozwala z wysoką sprawnością na separację i gromadzenie zanieczyszczeń ferromagnetycznych. Zanieczyszczenia tego typu wychwytywane są za pomocą silnego pola magnetycznego wytwarzanego przez magnesy umieszczone w specjalnym zewnętrznym pierścieniu. Zewnętrzny pierścień może zostać zdjęty w celu usunięcia zgromadzonych osadów nawet podczas normalnej pracy instalacji. Ponieważ magnes został umieszczony na zewnątrz urządzenia nie ma on wpływu na jego charakterystykę hydrauliczną.

Niskie straty ciśnienia i wysoka stała wydajność w czasie

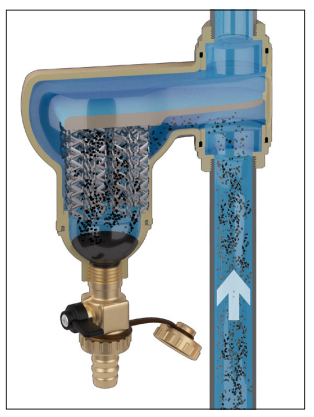

Wysoka wydajność separatora zagwarantowana jest dzięki zastosowaniu elementu wewnętrznego zbudowanego z siatkowych powierzchni. Sprawność oddzielenia cząstek jest dużo wyższa niż w przypadku typowych filtrów. Wydajność separacji jest stała w czasie w przeciwieństwie do typowych filtrów, które w trakcie pracy zapychają się, co zmniejsza ich sprawność.

Dostosowanie do rur poziomych lub pionowych

Dzięki specjalnej budowie urządzenie DIRTMAG® może być instalowane na rurociągach poziomych (2), pionowych (3) lub znajdujących się pod kątem 45°.

OBSŁUGA

Odpowietrzenie

W celu odpowietrzenia należy odkręcić śrubę znajdującą się w górnej części urządzenia za pomocą śrubokrętu lub klucza motylkowego.

Usunięcie zanieczyszczeń

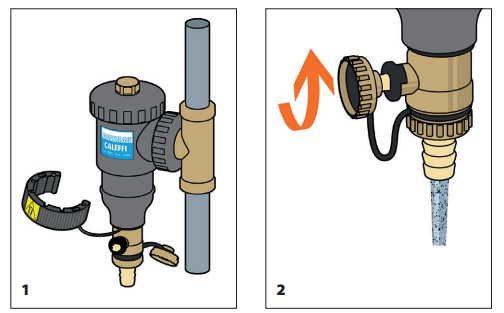

Zdjąć pierścień magnetyczny (1) i opróżnić komorę zanieczyszczeń otwierając zawór spustowy za pomocą dołączonego klucza (2). Czynność może być wykonana w trakcie normalnej pracy instalacji

Konserwacja

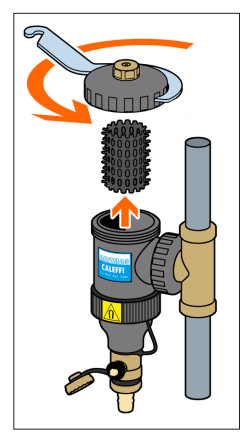

W przypadku konieczności konserwacji należy odkręcić górną pokrywę za pomocą odpowiedniego klucza i wyjąć wewnętrzny element.

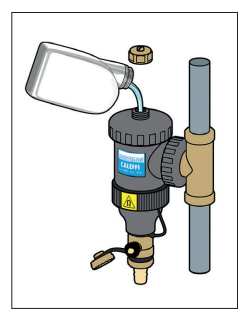

Dozowanie dodatków do wody instalacyjne

Za pomocą urządzenia można dozować dodatki do wody instalacyjnej.

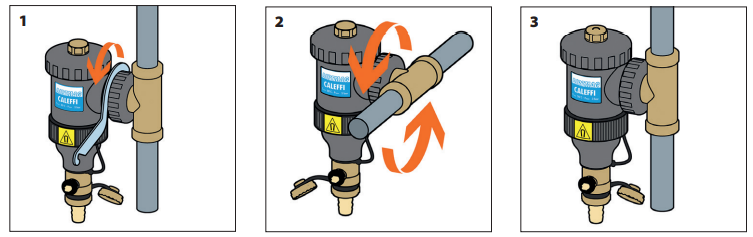

Instalacja

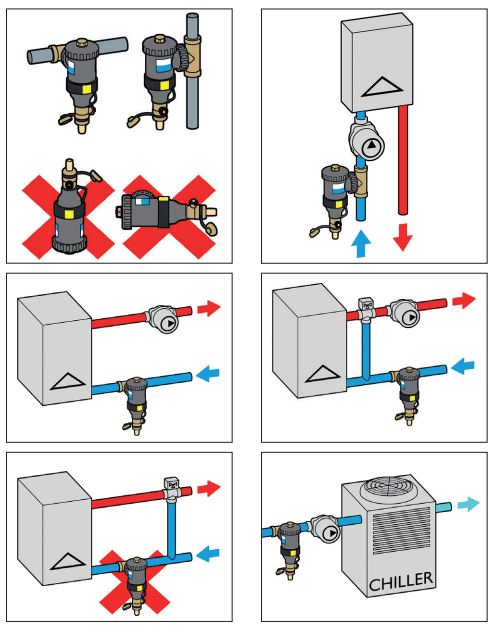

Urządzenie należy instalować zgodnie z kierunkiem przepływu oznaczonym strzałką, na rurociągu powrotnym przed źródłem ciepła/chłodu, najlepiej po stronie ssącej pompy. Korpus musi znajdować się w pozycji pionowej, skierowany śrubą odpowietrzającą ku górze.

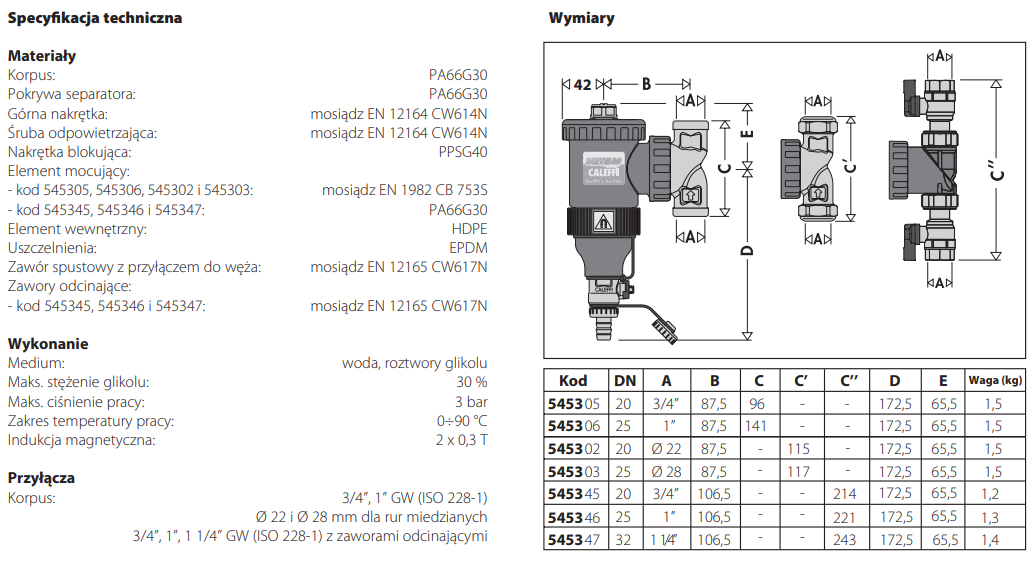

Dane techniczne
